ADW310 Single Phase IoT Wireless Smart Energy Meter
● Komunikasi Nirkabel: 4G, WiFi (MQTT, MODBUS-TCP)
● Komunikasi Berkabel: RS485 (MODBUS-RTU)
● Tegangan Terukur: 220~264Vac LN
● Arus Terukur: 20(100 )AC (melalui CT berpasangan)
● Pengukuran: Energi Aktif & Reaktif 1 fase, Daya Aktif & Reaktif, Arus, Tegangan, Frekuensi, Faktor Daya, Daya Nyata
● Fungsi I/O: DI & 1 arah 1- caranya
● Suhu: Pengukuran Suhu Kabel 2 arah
● Keluaran Pulsa: Keluaran Pulsa Aktif

PRODUK

  • Aplikasi Umum

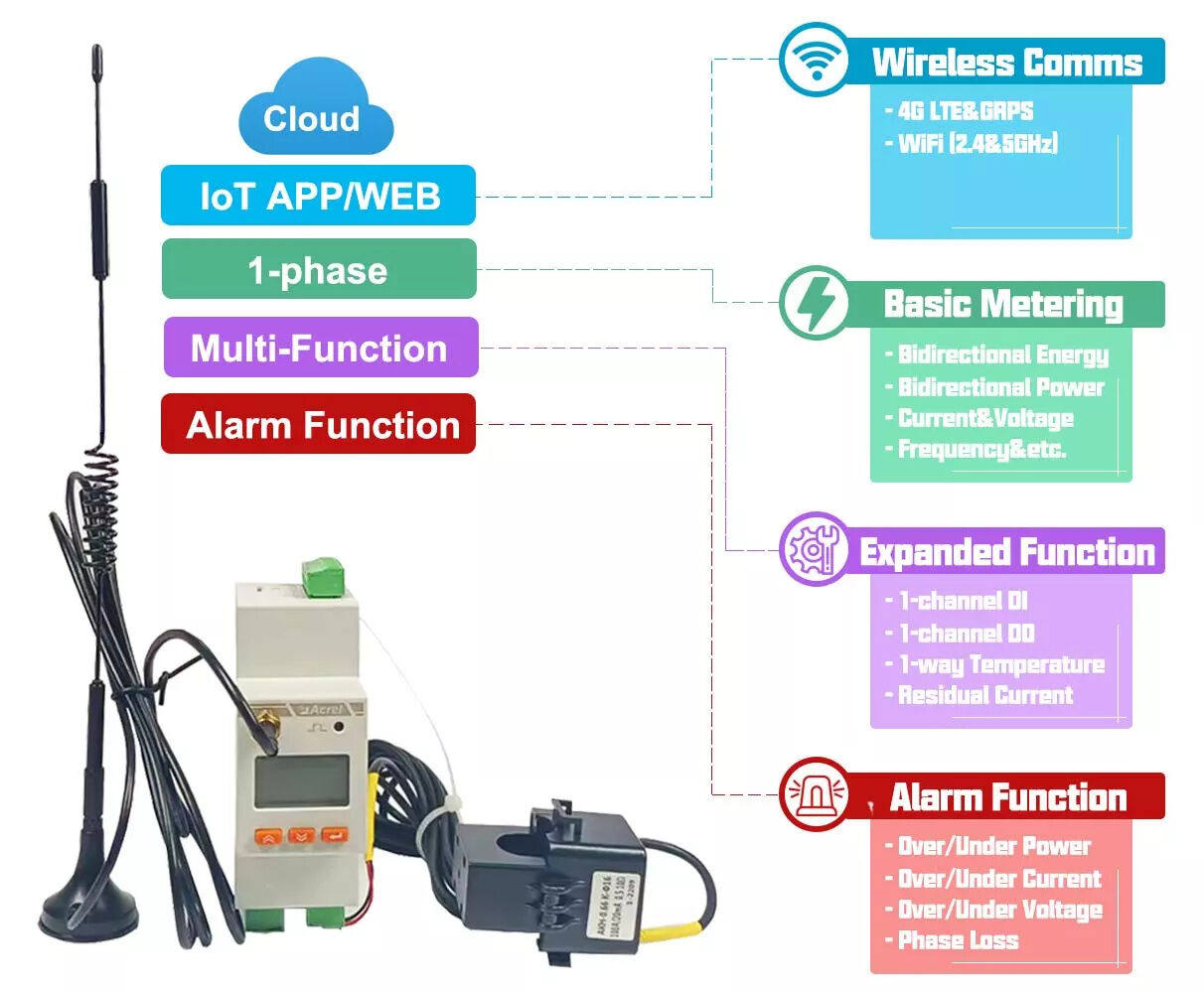

    Fitur Produk

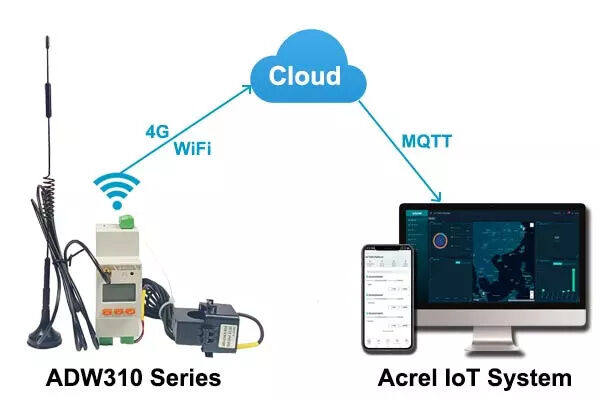

    Pemantauan Energi Online & Jarak Jauh


    ● Dipasangkan dengan Sistem Pemantauan Energi Acrel IoT


    ● Akses PC melalui WEB IoT EMS


    ● Akses Ponsel melalui APLIKASI IoT EMS


    ● Komunikasi Nirkabel 4G (Global)


    ● Komunikasi Kabel WiFi (2,4GHz)


    ● Mendukung protokol MQTT, MODBUS-TCP


    ● Mendukung antarmuka RS485 standar (MODBUS-RTU)




    Beberapa Fungsi Ekstra


    ● DO 1 saluran (Output Digital)


    ● 1 saluran DI (Input Digital)


    ● Pemantauan Suhu Kabel 2 saluran


    ● Keluaran Pulsa Aktif







    Fungsi Alarm


    ● Over/Under Current


    ● Over/Under Tegangan


    ● Kelebihan/Kekurangan Daya





    Ilustrasi Pengkabelan


    Ikhtisar PIN


    Ikhtisar PIN/Terminal Seri ADW310


    Diagram pengkabelan


    Diagram Pengkabelan 2-kawat 1 fase (Input Tegangan & Arus)


    Dimensi & Kemasan


    Dimensi Garis Besar

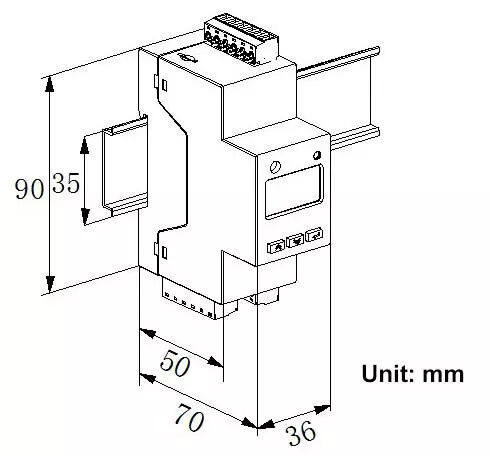

    Dimensi ADW310 (Tubuh Utama)

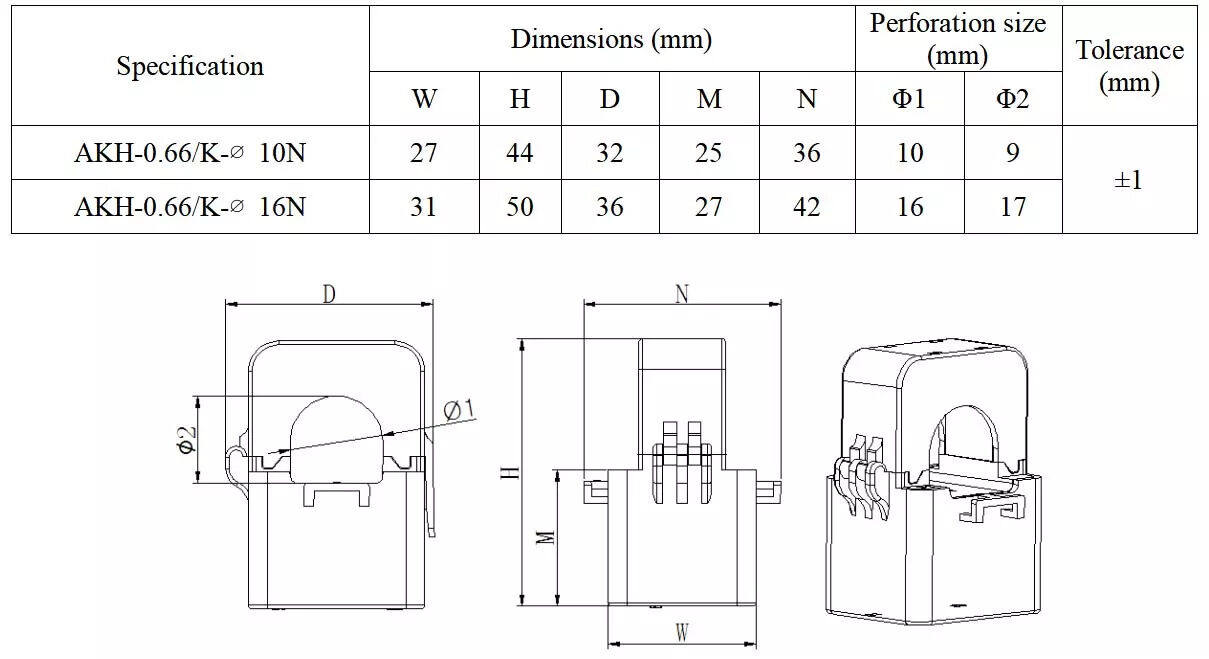

    Dimensi CT berpasangan untuk ADW310







  • 1. Ikhtisar Fungsi

    FungsiKeterangan
    Pengukuran （Standar）

    Energi Aktif & Reaktif AC fase tunggal (maju dan mundur), Daya Aktif, Daya Reaktif, Arus, Tegangan, Frekuensi, Faktor Daya, Daya Semu, Frekuensi

    Pengukuran (Opsional)

    Pengukuran Suhu: Pemantauan Suhu Kabel 2-saluran (Live line, Netral); Termistor: NTC; Kisaran: -40~+99℃; Akurasi: ± 2 ℃

    Komunikasi (Standar)

    Port RS485 dengan protokol Modbus-RTU -  1 bit awal , 8 bit data , 1 bit stop , tanpa paritas ; Baud Rate 1200~38400 bps dll .

    Komunikasi Inframerah - Baud Rate Konstan 1200 bps

    Komunikasi (Opsional)


    4G LTE - Dukungan Modul Komunikasi Normal: LTE-FDD: B1/B3/B5/B8; LTE-TDD:B34/B38/B39/B40/B41

    4G LTE - Dukungan Modul Komunikasi Global: LTE-FDD:B1/B3/B5/B7/B8/B20/B28; LTE-TDD:B38/B40/B41

    WiFi - Mendukung 2,4GHz atau 5GHz

    Protokol (Untuk Komunikasi nirkabel): MQTT dan MODBUS-TCP

    Tampilan (Standar)

    Layar LCD dan Indikator LED

    HMI (Standar)

    Pemrograman Papan Tombol: Pengaturan Rasio CT/PT, Komunikasi, Pengkabelan Fase, dll

    Perangkat Lunak (Standar)

    Perangkat Lunak Penyesuaian: Pengaturan Interval Pengunggahan Data, konfigurasi WiFi (Akun & Kata Sandi), Alamat Server, Port, dll

    Fungsi Alarm (Standar)

    Undervoltage, Overvoltage, Undercurrent, Overcurrent, Underload, Overload, Pemutusan Komunikasi dan lain-lain

    Fungsi I/O (Opsional)

    1 saluran DI (Masukan Digital)

    DO 1 saluran (Output Digital)

    2. Parameter Utama

    ParameterDeskripsi & Nilai
    Masukan TeganganNilai Tegangan

    220~264Vac LN

    Frekuensi Referensi45~65Hz
    Konsumsi daya＜0,5VA (setiap Fase)
    Masukan Saat IniDinilai Saat Ini20(100)AC
    Memulai Arus1% Ib (Kelas 0,5); 4% Ib (Kelas 1)
    Konsumsi daya＜1VA (setiap Fase)
    Pengkabelan Fase1P2W1-fase 2-kawat
    Kinerja PengukuranStandar

    GB/T17215.322-2008, GB/T17215.321-2008

    Akurasi kWhKelas 1
    DetakLebar Pulsa80±20 mdtk
    Konstan pulsa1600 imp/kWh;

    3. Lingkungan

    KondisiDeskripsi & Nilai
    Suhu

    Suhu Operasional : -25℃ ～ +55℃; Suhu Penyimpanan : -40°C ~+70°C

    Kelembaban

    ≤95% RH , tanpa kondensasi , tanpa gas korosif

    Ketinggian

    ≤ 2000m
