Fitur produk
Ini terutama cocok untuk sirkuit perlindungan relai yang dilintasi oleh beberapa bus akar. Produk ini dikembangkan untuk mendeteksi arus pendek atau arus berlebih pada sistem proteksi, dan memiliki level yang berbeda dan faktor batas yang akurat. Ini dapat diperpanjang ke ukuran perforasi yang berbeda. Produk ini banyak digunakan dalam sistem perlindungan distribusi tegangan rendah, dan di pembangkit listrik serta perusahaan industri dan pertambangan untuk perlindungan jalur.

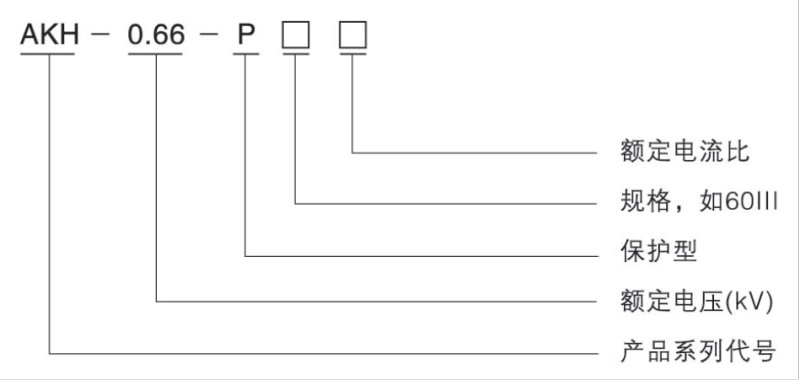

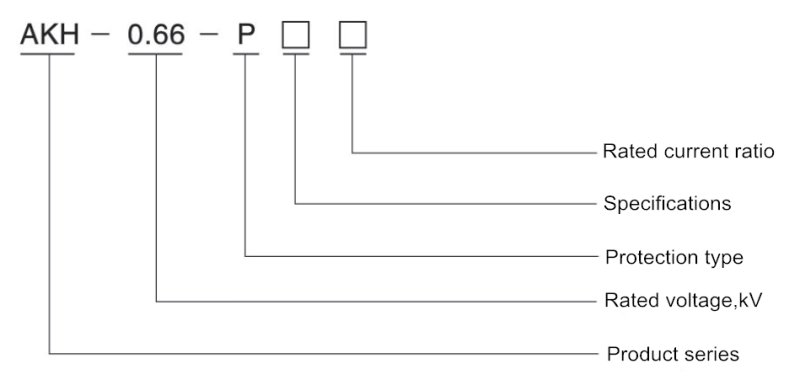

Penjelasan untuk tipe
Spesifikasi | Rasio arus terukur (A) | Tingkat presisi dan beban pengenal yang sesuai (VA) | Tumit lurus | Spesifikasi bus (mm) / nomor | Instalasi | ||
10P5 | 10P10 | 10P15 | |||||
P-60Ⅲ | 200-400 / 5 (1) | 5 | 2.5 | / | 1 | 60 × 10 / 1-2 | E |
500-800 / 5 (1) | 10 | 5 | 2.5 | 1 | |||
1000-1250 / 5 (1) | 15 | 10 | 5 | 1 | |||
1500/5 (1) | 20 | 10 | 5 | 1 | |||
P-80Ⅲ | 500-800 / 5 (1) | 10 | 5 | 2.5 | 1 | 80 × 10 / 1-2 | |
1000-1250 / 5 (1) | 15 | 10 | 5 | 1 | |||
1500-2000 / 5 (1) | 20 | 10 | 5 | 1 | |||
2500-3000 / 5 (1) | 30 | 15 | 10 | 1 | |||
P-100Ⅲ | 600-800 / 5 (1) | 10 | 5 | 2.5 | 1 | 100 × 10 / 1-2 | |
1000-1250 / 5 (1) | 15 | 10 | 5 | 1 | |||
1500-2000 / 5 (1) | 20 | 10 | 5 | 1 | |||
2500-4000 / 5 (1) | 30 | 15 | 10 | 1 | |||
P-130Ⅲ | 1000-1250 / 5 (1) | 15 | 10 | 5 | 1 | 130 × 10 / 1-3125 × 10 / 1-3 | |
1500-2000 / 5 (1) | 20 | 10 | 5 | 1 | |||
2500-6300 / 5 (1) | 30 | 15 | 10 | 1 |
Spesifikasi | Rasio arus terukur (A) | Tingkat presisi dan beban pengenal yang sesuai (VA) | Tumit lurus | Spesifikasi bus (mm) / nomor | Instalasi | ||
10P5 | 10P10 | 10P15 | |||||
P-60 × 50 II | 100-150 / 5 (1) | 2.5 | / | / | 1 | 60 × 10 / 1-2 | D |
200-300 / 5 (1) | 5 | 2.5 | / | 1 | |||
400-800 / 5 (1) | 10 | 5 | 2.5 | 1 | |||
1000-2000 / 5 (1) | 15 | 10 | 5 | 1 | |||
P-80 × 50 II | 200-300 / 5 (1) | 5 | 2.5 | / | 1 | 80 × 10 / 1-2 | |
400-600 / 5 (1) | 10 | 5 | 2.5 | 1 | |||
800-1250 / 5 (1) | 15 | 10 | 5 | 1 | |||
1500-2500 / 5 (1) | 20 | 15 | 10 | 1 | |||
P-100 × 50 II | 600-800 / 5 (1) | 10 | 5 | 2.5 | 1 | 100 × 10 / 1-2 | |
1000-1250 / 5 (1) | 15 | 10 | 5 | 1 | |||
1500-4000 / 5 (1) | 20 | 15 | 10 | 1 | 120 × 10 / 1-3 | ||
P-130 × 50 II | 600-800 / 5 (1) | 10 | 5 | 2.5 | 1 | ||
1000-1250 / 5 (1) | 15 | 10 | 5 | 1 | |||
1500-2500 / 5 (1) | 20 | 15 | 10 | 1 | |||
3000-5000 / 5 (1) | 30 | 15 | 10 | 1 | 160 × 10 / 1-380 × 10 / 1-3 | ||
P-170 × 50 II | 1000-2000 / 5 (1) | 15 | 10 | 5 | 1 | ||
2500-3000 / 5 (1) | 20 | 10 | 5 | 1 | |||
4000-6300 / 5 (1) | 30 | 15 | 10 | 1 | 180 × 10 / 1-380 × 10 / 1-6 | ||
P-180 × 50 II | 1000-2000 / 5 (1) | 15 | 10 | 5 | 1 | ||
2500-3000 / 5 (1) | 20 | 10 | 5 | 1 | |||
4000-6300 / 5 (1) | 30 | 15 | 10 | 1 | 220 × 10 / 1-3100 × 10 / 1-6 | ||
P-220 × 50 II | 1000-2000 / 5 (1) | 15 | 10 | 5 | 1 | D | |
2500-3000 / 5 (1) | 20 | 10 | 5 | 1 | |||
4000-6300 / 5 (1) | 30 | 15 | 10 | 1 |
Catatan: Nilai standar arus primer pengenal adalah: 10A 、 12.5A 、 15A 、 20A 、 25A 、 30A 、 40A 、 50A 、 60A 、 75A, dan kelipatan desimal atau desimalnya, yang ditandai adalah nilai prioritas.

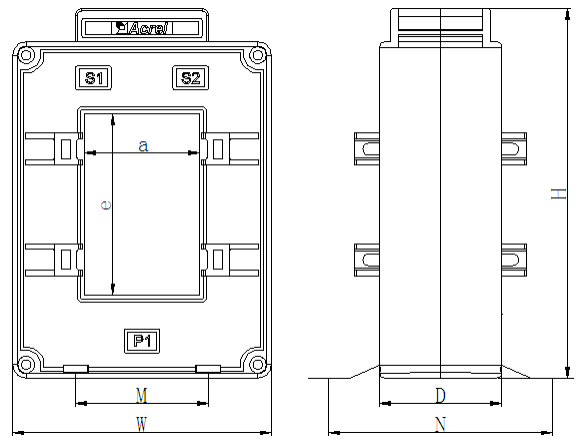

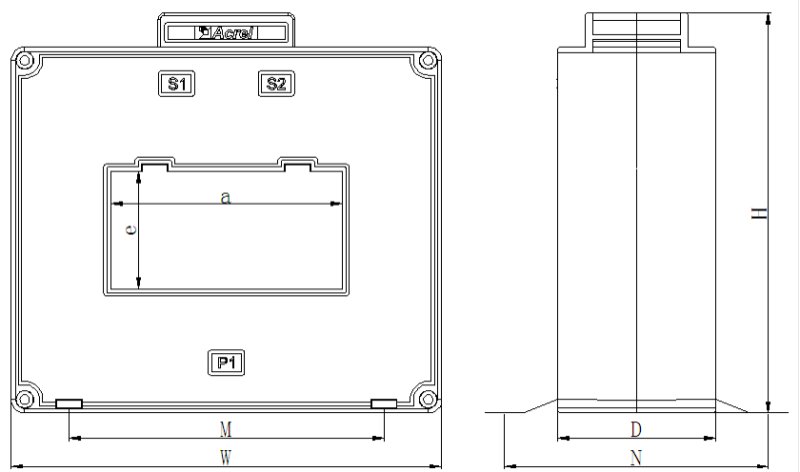

Gambar 1 Gambar 2
Tipe ukuran | Ukuran garis besar (mm) | Melalui ukuran (mm) | Ukuran pemasangan (mm) | Angka | ||||
W | H. | D | Sebuah | e | M | N | ||
P-60Ⅲ | 117 | 147 | 55 | 52 | 62 | 60 | 70.5 | Gambar 1 |
P-80Ⅲ | 117 | 167 | 55 | 52 | 82 | 60 | 70.5 | Gambar 1 |
P-100Ⅲ | 120 | 190 | 55 | 52 | 102 | 60 | 70.5 | Gambar 1 |
P-130Ⅲ | 125 | 224 | 55 | 52 | 132 | 60 | 70.5 | Gambar 1 |
P-60 × 50 II | 112 | 177 | 70 | 62 | 52 | 60 | 83 | Gambar 2 |
P-80 × 50 II | 132 | 177 | 70 | 82 | 52 | 80 | 83 | Gambar 2 |
P-100 × 50 II | 190 | 177 | 70 | 102 | 52 | 139 | 83 | Gambar 2 |
P-130 × 50 II | 220 | 177 | 75 | 131 | 51 | 170 | Gambar 2 | |
P-170 × 100 II | 227 | 230 | 60 | 172 | 105 | 103 | 83 | Gambar 2 |
P-180 × 50 II | 239 | 181 | 60 | 185 | 55 | 40 | 83 | Gambar 2 |
P-220 × 50 II | 280 | 190 | 60 | 225 | 55 | 65/55/65 | 83 | Gambar 2 |
