Remote Power Panel (RPP) menyediakan ekstensi distribusi daya dari PDU atau sumber daya lainnya langsung ke rak server dengan beberapa manfaat: Kapasitas distribusi: PDU Anda mungkin memiliki kapasitas daya yang cukup, tetapi tidak ada kapasitas pemutus atau panelboard tambahan.

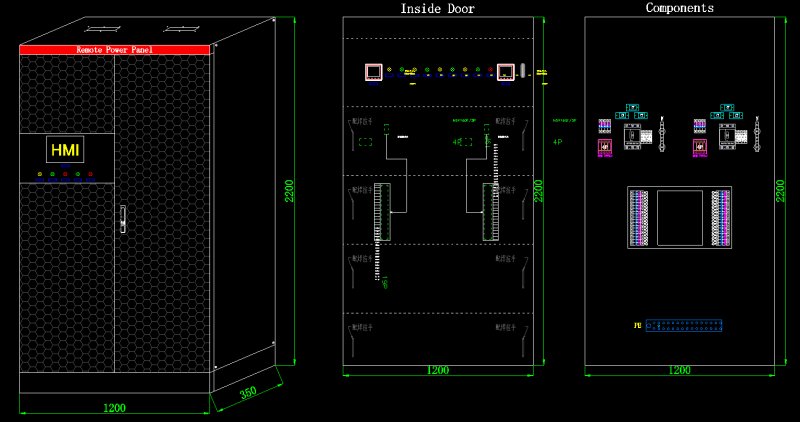

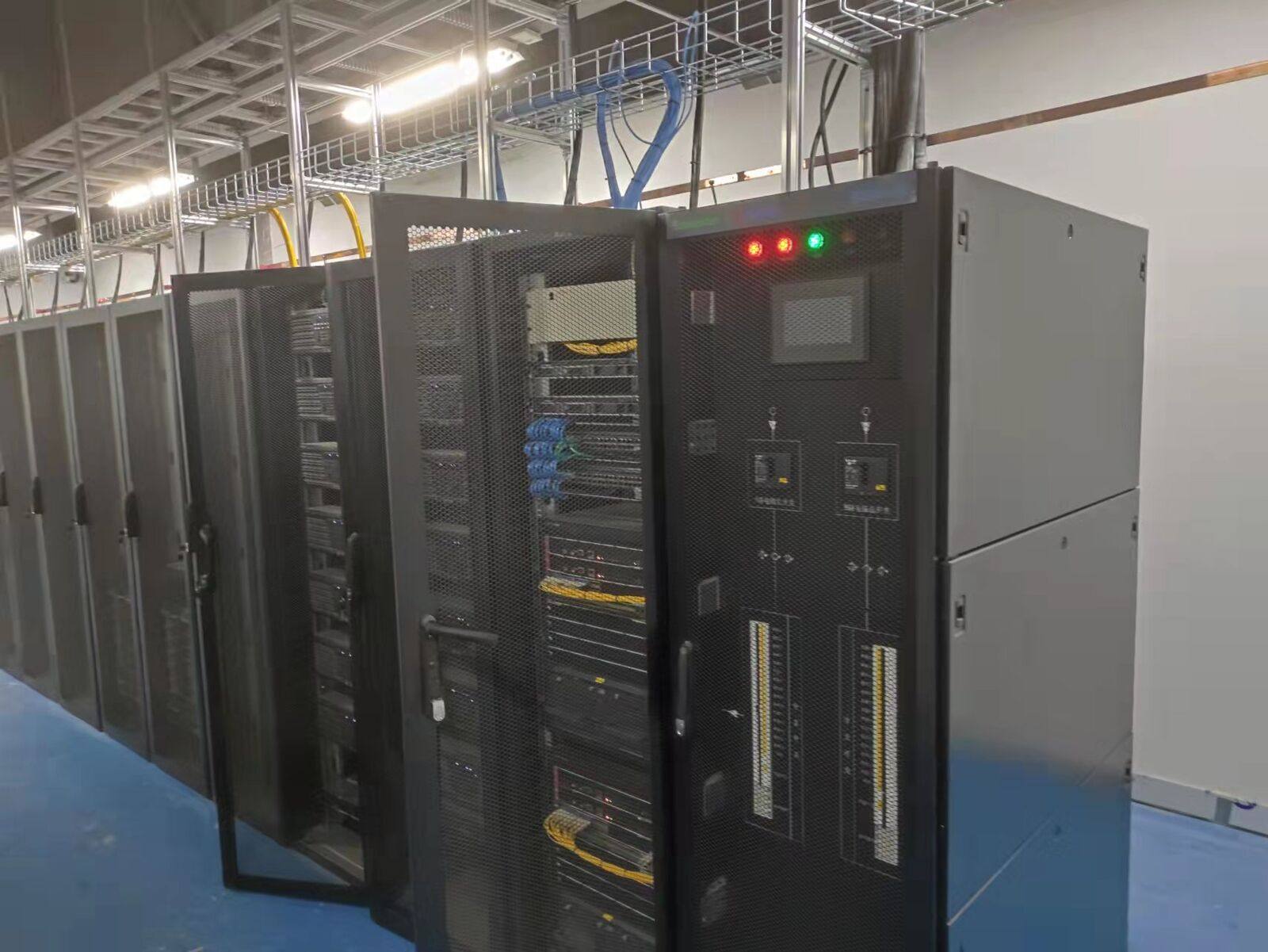

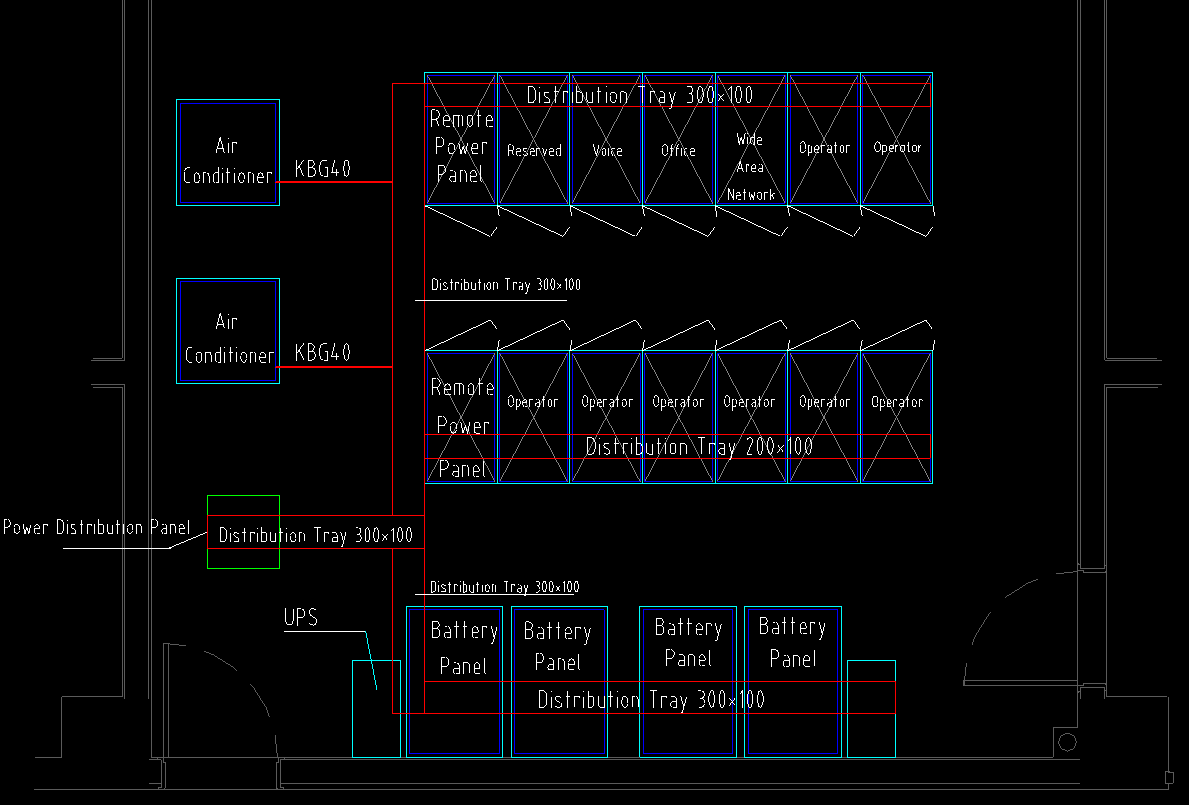

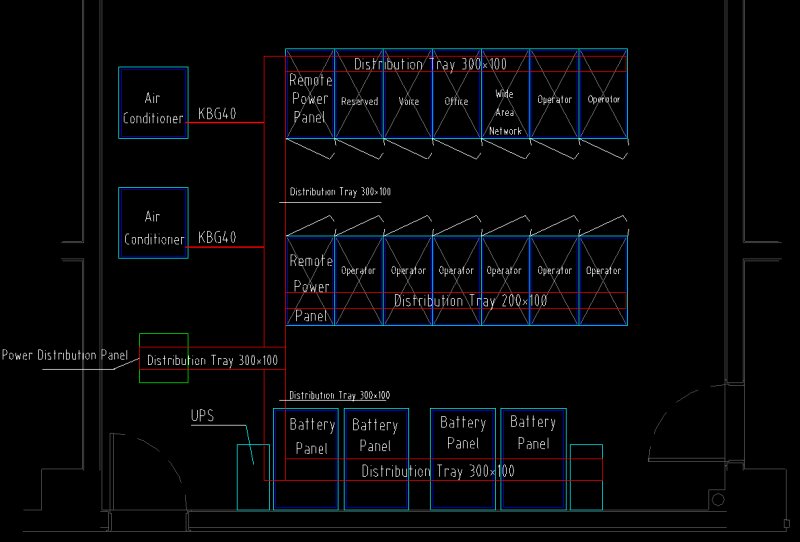

Panel Daya Jarak Jauh (RPP) seperti PDU tanpa transformator dan karenanya lebih kecil (seukuran ubin lantai standar). RPP dapat berisi hingga empat papan panel dan sistem pemantauan, dan mendistribusikan daya ke rak TI. RPP paling sering diumpankan dari satu atau lebih Pemutus sub-umpan PDU. Biasanya, RPP ditempatkan di ruang TI (area ruang putih) untuk mendistribusikan, mengontrol, dan memantau daya kritis dari sistem UPS hulu ke rak TI.
AMC16Z-FAK24/48 Ukur 24/48 saluran dari setiap sirkuit saluran keluar A+B AMC16Z-ZA Mengukur A+B independen 2 sirkuit utama tiga fase menjadi saluran Jalur komunikasi RS485 AKH-0.66W Tipe ct atau AKH-0.66-EMS tipe (50.100.200400A)/50mA AKH-0.66/30I Tpye ct ATP007kt 7 InchTouch screen atau ATP010kt 10 InchTouch screen |
Nilai tegangan | Tegangan isolasi terukur | 660V | |
Nilai tegangan kerja | 220V (sistem tiga fase satu kabel), 380V (sistem tiga fase lima kabel) | ||
Dampak terukur menahan tegangan Uimp | 8kV | ||
Kelas tegangan lebih | III | ||
Tingkat polusi | Kelas 2 | ||
Frekuensi yang dinilai | 50HZ | ||
Nilai saat ini | Nilai saat ini | 100A hingga 630A (dapat dikonfigurasi sesuai permintaan) | |
Nilai tahan arus pendek | 6kA | ||
Kompatibilitas elektromagnetik EMC | kelas industri 2 | ||
resistensi isolasi | 10MΩ | ||
kekuatan dielektrik | 1 menit 2500V | ||
Ketahanan Pentanahan | 0.1Ω | ||
karakteristik struktural | |||

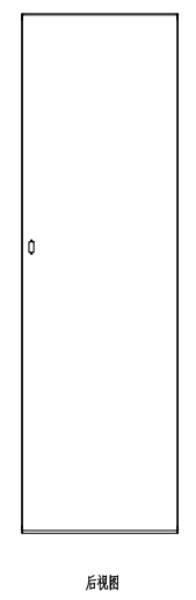

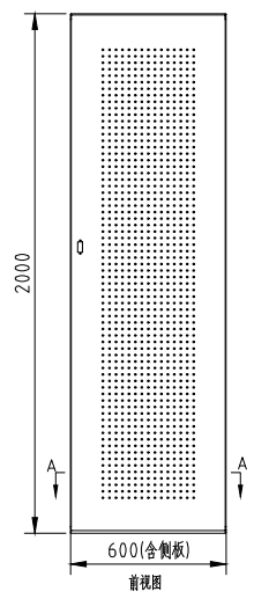

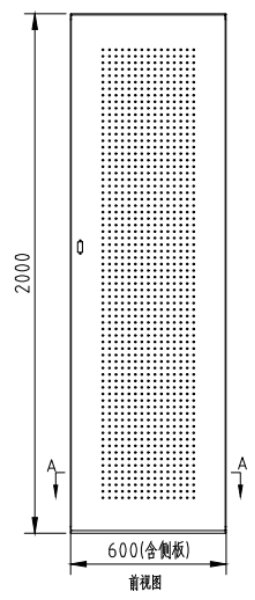

Ukuran (mm) | lebar | 600、800、1000 | |
tinggi | 2000、2200 | ||

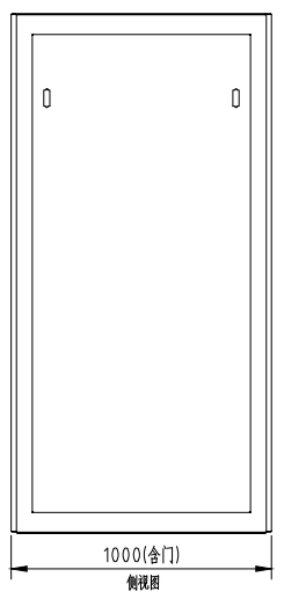

kedalaman | 600、800、1000、1100 | ||
spesifikasi osilasi | 5Hz~50Hz, amplitudo 20mm/dtk | ||
Warna kabinet | RAL9004 | ||
Pengobatan permukaan | Penyemprotan bubuk elektrostatik resin epoksi | ||
Tingkat perlindungan | IP20 | ||
Pemasangan komponen di kabinet | Jenis tetap atau jenis plug-in | ||
Instalasi | Jenis lantai: | ||
Tempat pemasangan | dalam | ||
Spesifikasi bahan: | bingkai | RKIII | |
pelat pemasangan | ALZINC | ||
Oleh rak | Mesh atau pintu kaca | ||

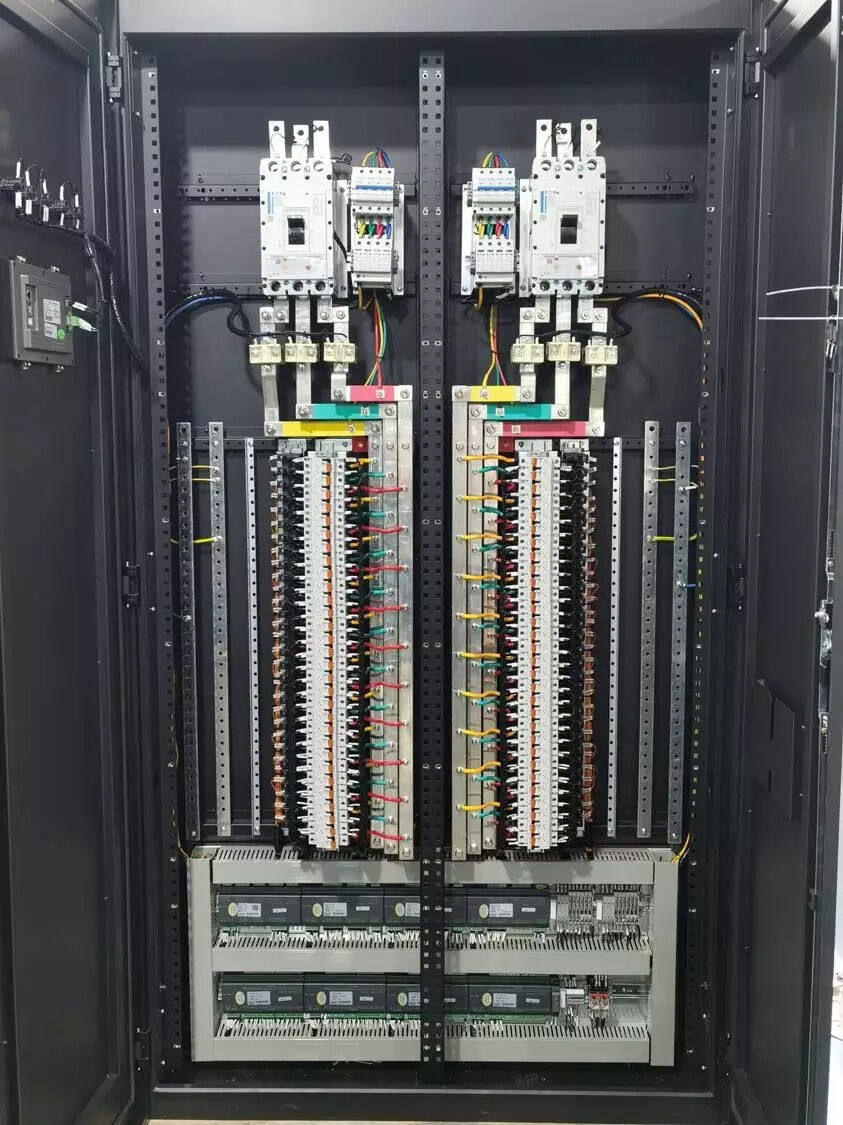

Saklar keluaran | 6A~63A fase tunggal atau tiga fase) | ||
sirkuit keluaran | 21-84 saluran | ||
gaya alarm | Alarm suara dan visual | ||
Pelabuhan komunikasi | RS485, RS232 dan LAN (ethernet) opsional | ||
Parameter pemantauan pengumpan utama | Tegangan tiga fase, arus, frekuensi, arus urutan nol, daya aktif/reaktif, faktor daya, energi aktif/reaktif, kandungan harmonik total, harmonik 2~15, dll. | ||
Item alarm pengumpan utama | Tegangan lebih/kurang tegangan tiga fasa, defisiensi fasa, ketidakseimbangan, arus lebih arus tiga fasa, arus lebih urutan nol, frekuensi tinggi/rendah | ||
Sirkuit keluar | Tegangan keluar, arus, persentase beban, status nyala/mati, dll | ||
Item sub-alarm | Peringatan kelebihan beban sirkuit keluar, lampu alarm sirkuit terbuka keluar, dll | ||
Koneksi ground/nol | Baris lantai tunggal/baris nol | ||
Pengumpan dan mode keluar | Naik masuk atau turun masuk | ||
Sistem dua sirkuit | Opsional | ||
Lingkungan | Suhu Operasional | -5℃ hingga 40℃ | |
Kelembaban relatif | 93% RH (pada 25℃±5℃) | ||
ketinggian | 2000m | ||
penyimpanan | Berventilasi baik, suhu -25℃ ~ +55℃, kelembaban relatif 85%, lingkungan sekitar tidak mengandung gas korosif, tidak ada bahan kimia dan gas berbahaya di gudang |
