Perangkat Tampilan Data Suhu Lokal ARTM-Pn
● Menerima&Menampilkan Data Suhu: Dari hingga 60 Sensor Suhu ATE
● Metode Komunikasi: GFSK (dengan Sensor Suhu ATE)
● Jarak Komunikasi: 150m di Area Terbuka & 15m di Gedung
● Komunikasi RS485 Ekstra: MODBUS -RTU
● Fungsi DO/DI: 2 Output Relai Alarm Suhu Berlebih & 4 Input Digital
● Dimensi: 96*82*96mm (L*W*H)

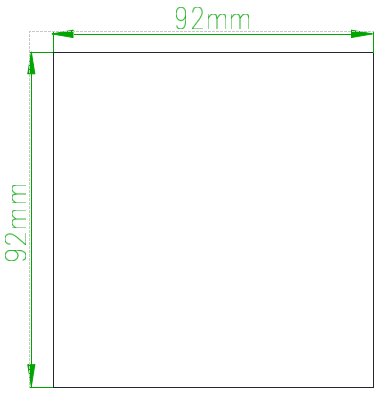

● Pemasangan: Panel Mounted (Potong -Dimensi keluar--92*92mm)
● Pengukuran Parameter Listrik: U,I,P,Q,F,kWh,kVarh (Opsional)

PRODUK

  • Fitur


    Tampilan Data Pemantauan Suhu Waktu Nyata


    ● Menampilkan Data hingga 60 Sensor Suhu Seri ATE


    ● Dipasangkan dengan Transceiver internal ATC450


    ● Tampilan Data Suhu Regional



    Fungsi DO/DI


    ● 2 DO (alarm suhu tinggi & alarm suhu berlebih)


    ● 4 DI (sumber daya 12V internal)



    Keypad untuk Pemrograman


    ●Tampilan Data Pemantauan Suhu


    ● Pengaturan Parameter


    ● Penyesuaian Pengikatan Sensor Suhu


    ● Tampilan Alarm

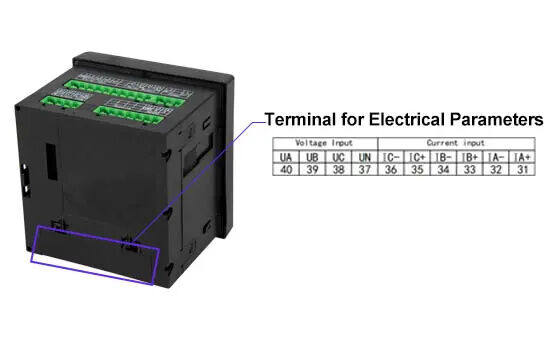

    Fungsi Pengukuran Parameter Listrik Opsional


    ● U (Tegangan)


    ● Saya (Saat Ini)


    ● P (Daya)


    ● Q (Daya reaktif)


    ● F (Frekuensi)


    ● kWh (fase positif Kilowatt-jam)


    ● kVarh (Kilovar-jam)



    Tampilan Sampel

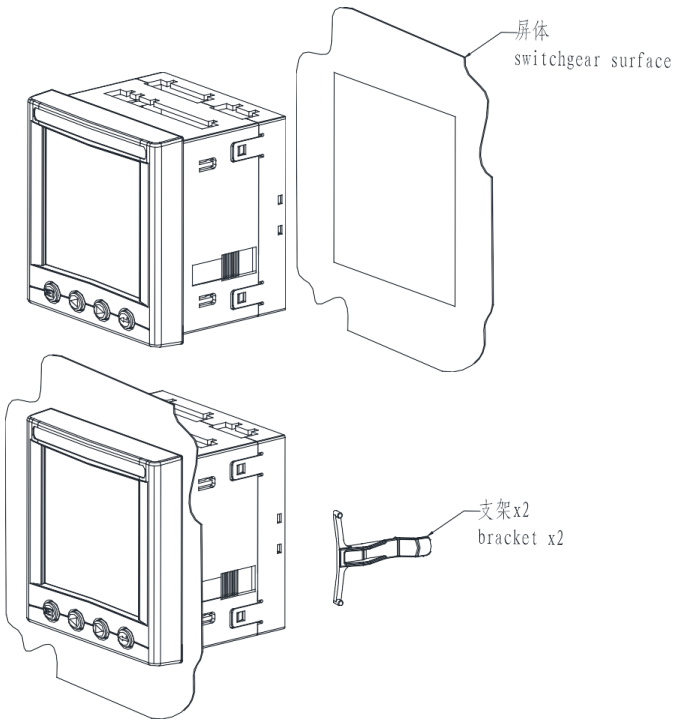

    Instruksi Instalasi



    Koneksi Khas



  • Fungsi
    		ARTM-PnARTM-Pn

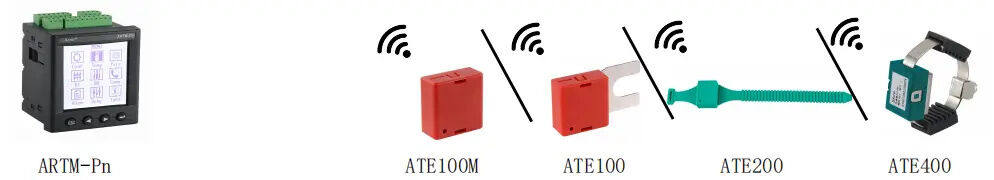

    SensorATE100, ATE200, ATE300B, ATE300, ATE400
    Presisi suhu±2℃
    Nomor sensor60
    Catu Daya TambahanARTM-Pn
    Catu daya tambahanAC 85~265V, DC 100~300V
    Konsumsi daya8W
    KomunikasiARTM-Pn
    ProtokolModbus-RTU
    Port belakangRS485
    Kecepatan baud (bps)2400.4800.960.19200
    Persyaratan lingkunganARTM-Pn
    Suhu Operasional-10℃~55
    Kelembaban relatif95%
    Tekanan atmosfir86kPa~106kPa
    Waktu kerja rata-rata tanpa henti50000 jam
