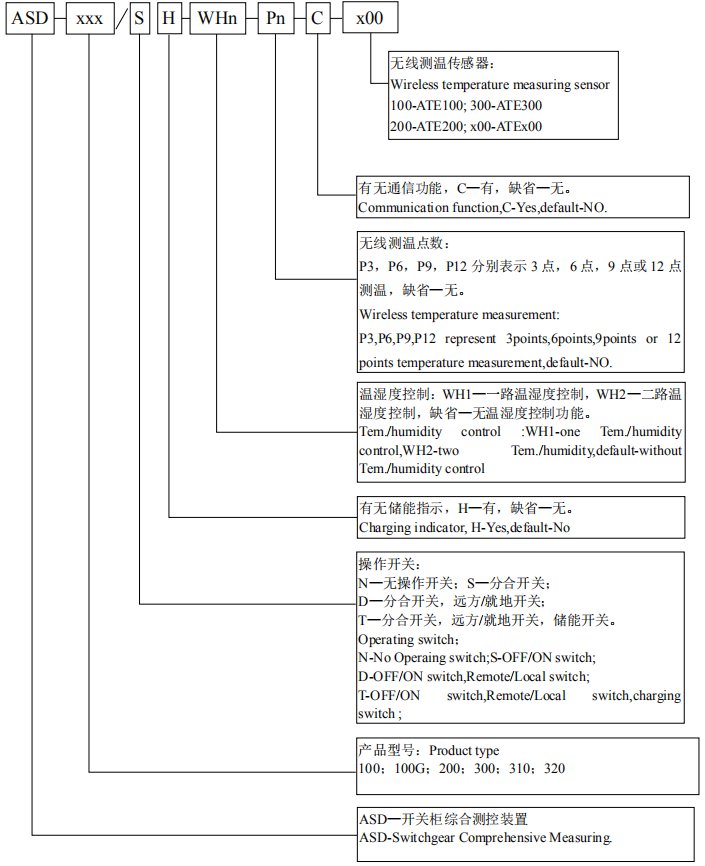

Perangkat pengukur dan kontrol terintegrasi kabinet sakelar seri ASD digunakan untuk kabinet sakelar dalam ruangan 3-35kV, berlaku untuk sakelar yang dipasang secara terpusat, kabinet troli, sakelar tetap, unit utama cincin, dan berbagai kabinet sakelar lainnya. Dengan diagram mimetik sirkuit utama dan indikator status sakelar, HV live displaying dan fase nuklir, kontrol suhu dan kelembaban otomatis, alarm gangguan sirkuit pemanas, pengukuran suhu nirkabel, pencahayaan otomatis induksi tubuh, prompt suara, pengukuran parameter listrik dan antarmuka komunikasi RS485 dan banyak lainnya. fungsi, memiliki operasi terintegrasi dan tampilan menjadi satu. Produk diklasifikasikan menjadi enam model ASD100, ASD100G, ASD200, ASD300, ASD310, ASD320 menurut fungsinya.
fungsi & tipe | ASD100/ASD100G | ASD200 | ASD300 | ASD310 | ASD320 | |

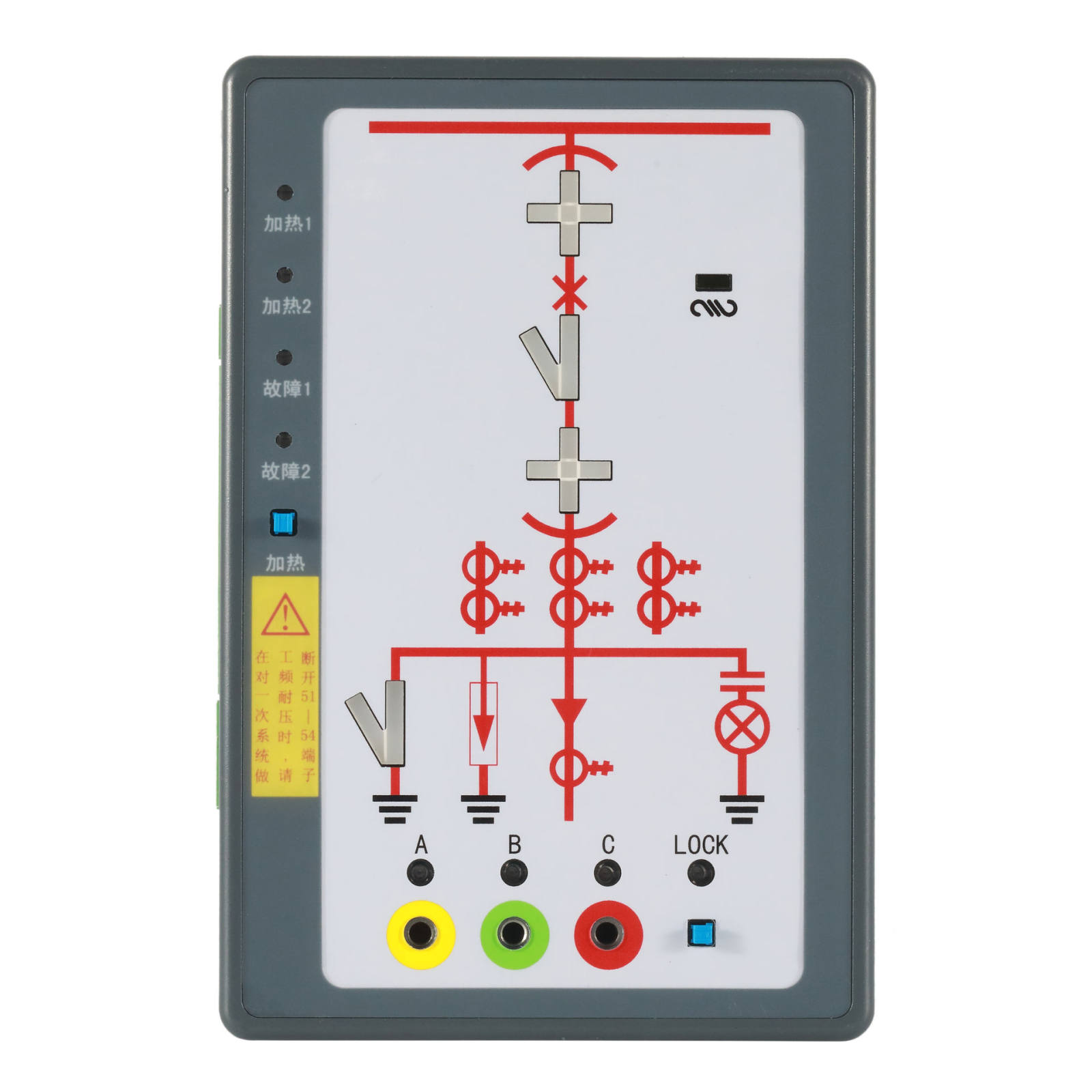

Gambar produk | ||||||

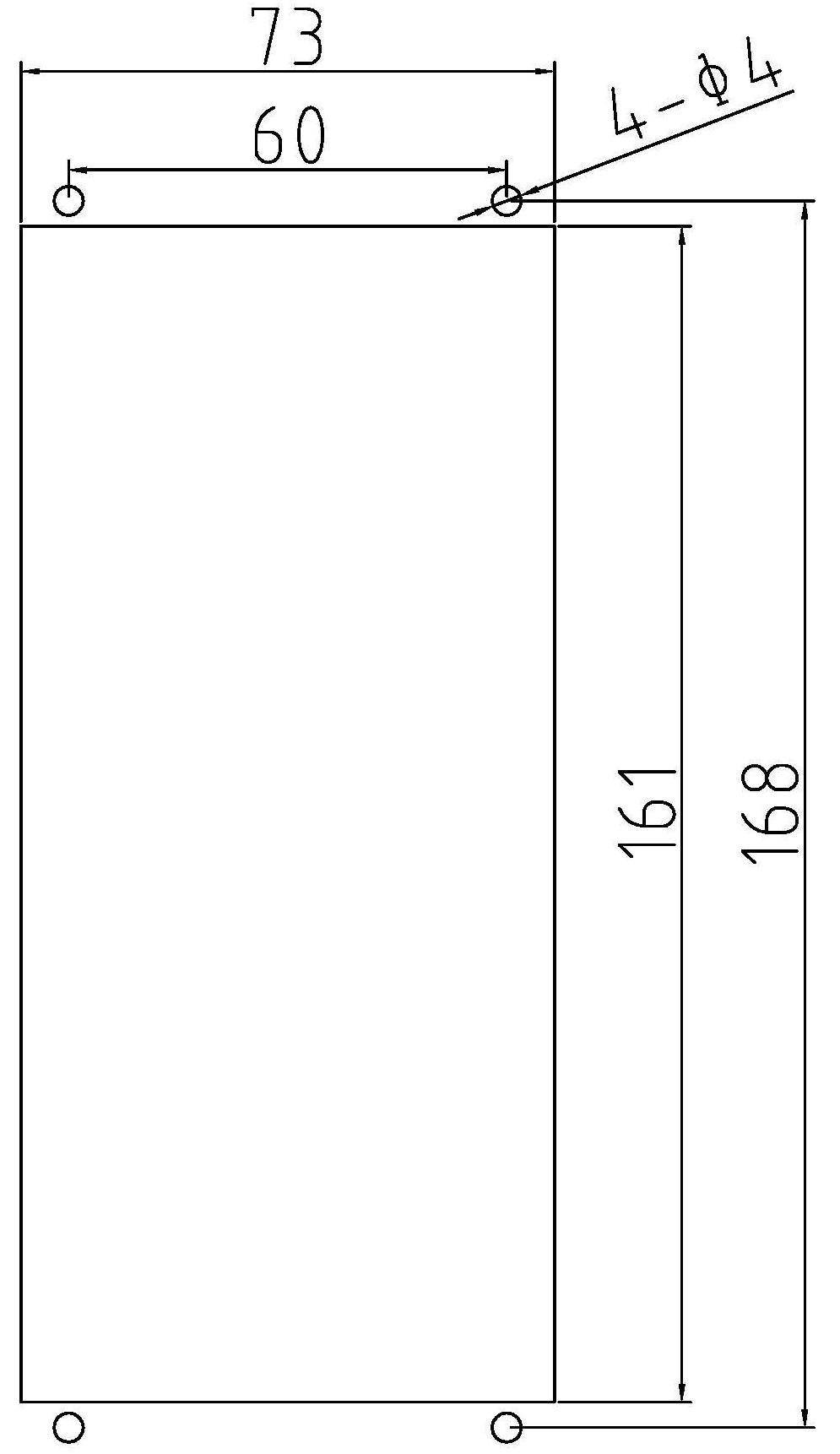

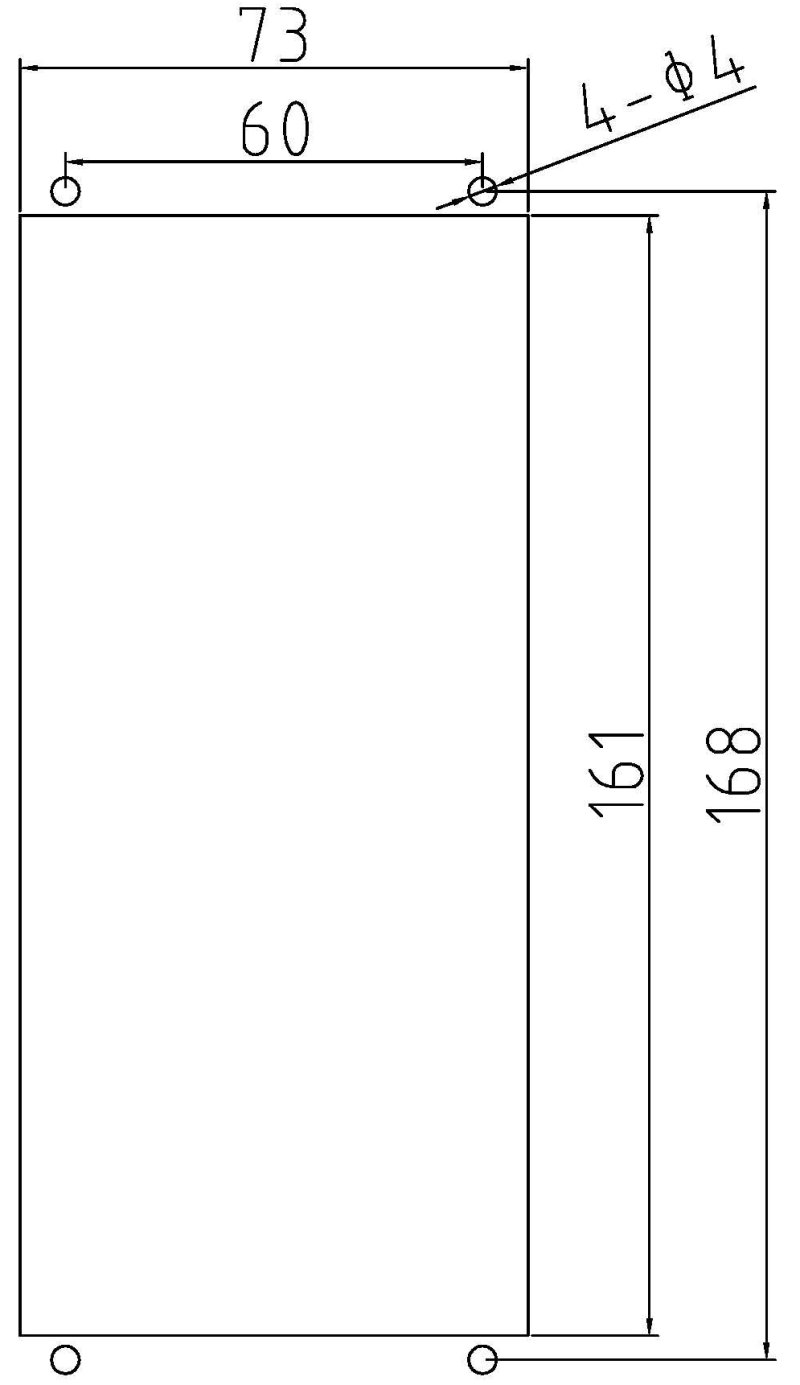

Memotong | 112mm × 172mm | 220mm × 165mm | ||||
Bagan analog sirkuit primer | Standar | |||||
Tampilan LIve dan uji mandiri / fase nuklir | Opsional, perlu memesan petunjuk | |||||
Stopkontak penguncian elektromagnetik | Konfigurasi 1 | Configuration 2 | Konfigurasi 1 | |||
Kontrol suhu / kelembaban | Standar 1 sensor, garis panjang 4 meter | |||||
DUA pemanas Satu hembusan | DUA pemanas | DUA pemanas Satu hembusan | ||||
Pemanasan paksa | Standar | Standar | ||||
Sirkuit pemanas Fault alarm | Standar | Tidak ada | ||||
Perintah suara | Tidak ada | Standar | ||||
Sensor penginderaan untuk tubuh manusia | Tidak ada | Standar | ||||
Kenop operasi | Tidak ada | Pilihan | ||||
Frekuensi gelas menunjukkan | Tidak ada | Standar | ||||
Pengukuran suhu nirkabel | Tidak ada | Tidak ada | Pilihan | Tidak ada | Pilihan | |
Mengukur dan menampilkan parameter daya | Tidak ada | Tidak ada | Standar | Tidak ada | ||
Port komunikasi | Tidak ada | Standar |
Barang | Nilai | ||||||
ASD100L | ASD100G | ASD200 | ASD300 | ASD310 | ASD320 | ||
Input yang dinilai | Mode kabel | —— | —— | —— | 3P3L atau3P4L | —— | —— |
Tegangan | —— | —— | —— | 100V | —— | —— | |
Arus | —— | —— | —— | 5A | —— | —— | |
frekuensi | —— | —— | —— | 50Hz | —— | —— | |
Peringkat akurasi | Arus, Tegangan | —— | —— | —— | 0,5 kelas | —— | —— |
Kekuatan aktif | —— | —— | —— | 0,5 kelas | —— | —— | |
Daya reaktif | —— | —— | —— | —— | —— | ||
Energi | —— | —— | —— | 0,5 kelas | |||
sirkuit tersandung dan tegangan kontrol sirkuit penutup | —— | —— | 1 kelas | ||||
Suhu lingkungan | —— | ± 1 ℃ | |||||
Kelembaban relatif | —— | ± 5% | |||||
Daya Kerja Perangkat | AC 85 ~ 265V, DC 100 ~ 300V | ||||||
Konsumsi daya | Tenaga tambahan | ≤5VA | ≤5VA | ≤6VA | ≤8VA | ||
Input tegangan | —— | —— | —— | ≤0.5VA | —— | —— | |
Masukan saat ini | —— | —— | —— | ≤1VA | —— | —— | |
Komunikasi | protokol | —— | MODBUS-RTU | ||||
Tingkat baud (bps) | —— | 2400、4800、9600、19200 | |||||
Pengukuran suhu nirkabel | Rentang pengukuran suhu | —— | —— | -50 ℃ ~ + 125 ℃ | —— | -50 ℃ ~ + 125 ℃ | |
Akurasi pengukuran suhu | —— | —— | ± 1 ℃ | —— | ± 1 ℃ | ||
Daya tahan baterai sensor | —— | —— | ≥5 tahun | —— | ≥5 tahun | ||
mulai saat ini | —— | —— | ≥5A | —— | ≥5A | ||
Persyaratan lingkungan | Suhu Operasional | -10 ℃ ~ 55 ℃ | |||||
Kelembaban relatif | ≤95% | ||||||
Waktu kerja rata-rata tanpa henti | ≥50000 jam | —— | —— | —— | —— | —— |
