- 1. Ikhtisar
Modul daya bus ASL100-P640 / 30 (selanjutnya disebut catu daya) adalah catu daya bus berdasarkan sistem kontrol cerdas Acrel-bus. Semua modul kontrol di bus digabungkan dengan catu daya oleh choker di catu daya. Produk ini memenuhi standar perusahaan Q31 / 0114000129C032-2017 ASL100 Intelligent Lighting Control System. Bus dihubungkan oleh terminal kabel EIB standar dan bus KNX standar. Setelah tombol reset pada modul ditekan, catu daya akan direset selama 20 detik (catu daya bus terputus dan catu daya tambahan biasanya menyediakan catu daya selama periode reset) dan bus serta catu daya terputus secara fisik. Jika catu daya harus diputus lebih dari 20 detik selama penggunaan, saluran listrik harus diputus. Model modul ini juga dilengkapi dengan catu daya keluaran tambahan 30V DC. Catu daya tambahan ini dapat memberi daya pada modul daya eksternal, seperti modul IP dan layar sentuh, dan sebagainya.
2. Spesifikasi dan model
- 3. Parameter teknis
Input daya Tegangan input 85—265V AC 50 / 60Hz Konsumsi daya <5W Efisiensi ≥75% Output daya Catu daya bus 30V DC Output koil tersedak bawaan Catu daya tambahan 30V DC Tidak ada keluaran koil tersedak Arus keluaran Arus bus + arus bantu≤640mA Koneksi eksternal KNX-TP1 Gunakan kabel twisted-pair yang sesuai dengan standar KNX Terminal kabel di ujung beban Mengakhiri dengan torsi 0,5nm ～ 0,6nm Operasi dan antarmuka tampilan Kunci pemrograman dan indikator yang relevan Indikator LED berwarna merah saat menunggu pemrograman dan hijau selama dan setelah pemrograman. Kisaran suhu Suhu Operasional -5 ℃ ～ + 45 ℃ Suhu penyimpanan -25 ℃ ～ + 55 ℃ Suhu transportasi -30 ℃ ～ + 70 ℃ Persyaratan lingkungan Kelembaban udara maksimal 95% Dimensi (mm) 108x90x69 Instalasi Pemasangan track standar 35mm - Konfigurasi

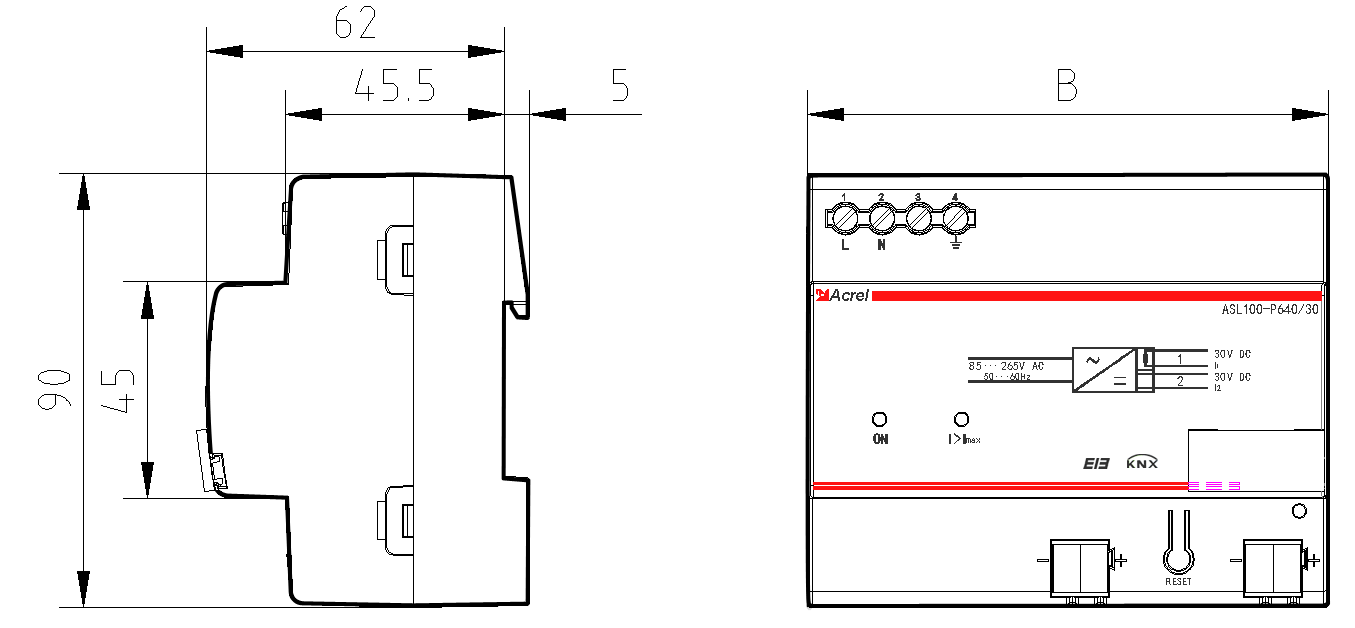

Model panjang [B] ASL100-P640 / 30 108mm
