Sensor Suhu Nirkabel Seri ATE
● Rentang Pengukuran: -50℃~+125℃
● Komunikasi: Komunikasi Nirkabel GFSK
● Aplikasi: Switchgear, Busbar, Saluran bus, Kontak listrik, Sambungan kabel, Unit utama Rain, dan lain-lain
● Pemasangan : Baut, Magnetik, Sabuk, Lembar Paduan Tetap
● Tingkat Perlindungan: IP68 (Opsional)
● Catu Daya: Baterai atau Daya Penginderaan CT
● Standar&Sertifikat: CE

PRODUK

  • Fitur


    Komunikasi Nirkabel GFSK


    ● Frekuensi Nirkabel: 433MHz


    ● Jarak Komunikasi: 150m di area terbuka



    Rentang Pengukuran Suhu yang Luas


    ● Rentang Pengukuran Ekstrim: -50℃~+125℃ (Tipe Umum)


    ● Rentang Pengukuran Ekstrim: -50℃~+125℃ (Tipe IP68)


    ● Suhu Pengoperasian yang Disarankan: 85℃ (Suhu daya baterai)


    ● Suhu Pengoperasian yang Disarankan: 105℃ (catu daya sensor CT)




    Berbagai Metode Instalasi


    ● Pemasangan dengan Baut


    ● Pemasangan Sabuk


    ● Magnetik


    ● Diperbaiki oleh chip paduan




    Tingkat Perlindungan IP68 Opsional


    ● Model yang Cocok: ATE100P, ATE200P


    ● Standar: IEC 60529




    Baterai atau Catu Daya Penginderaan CT


    ● Umur: 5 tahun (baterai); 10 tahun (penginderaan CT)


    ● Model Baterai: ATE100(P),ATE100M,ATE200(P),


    ● Model Penginderaan CT: ATE400

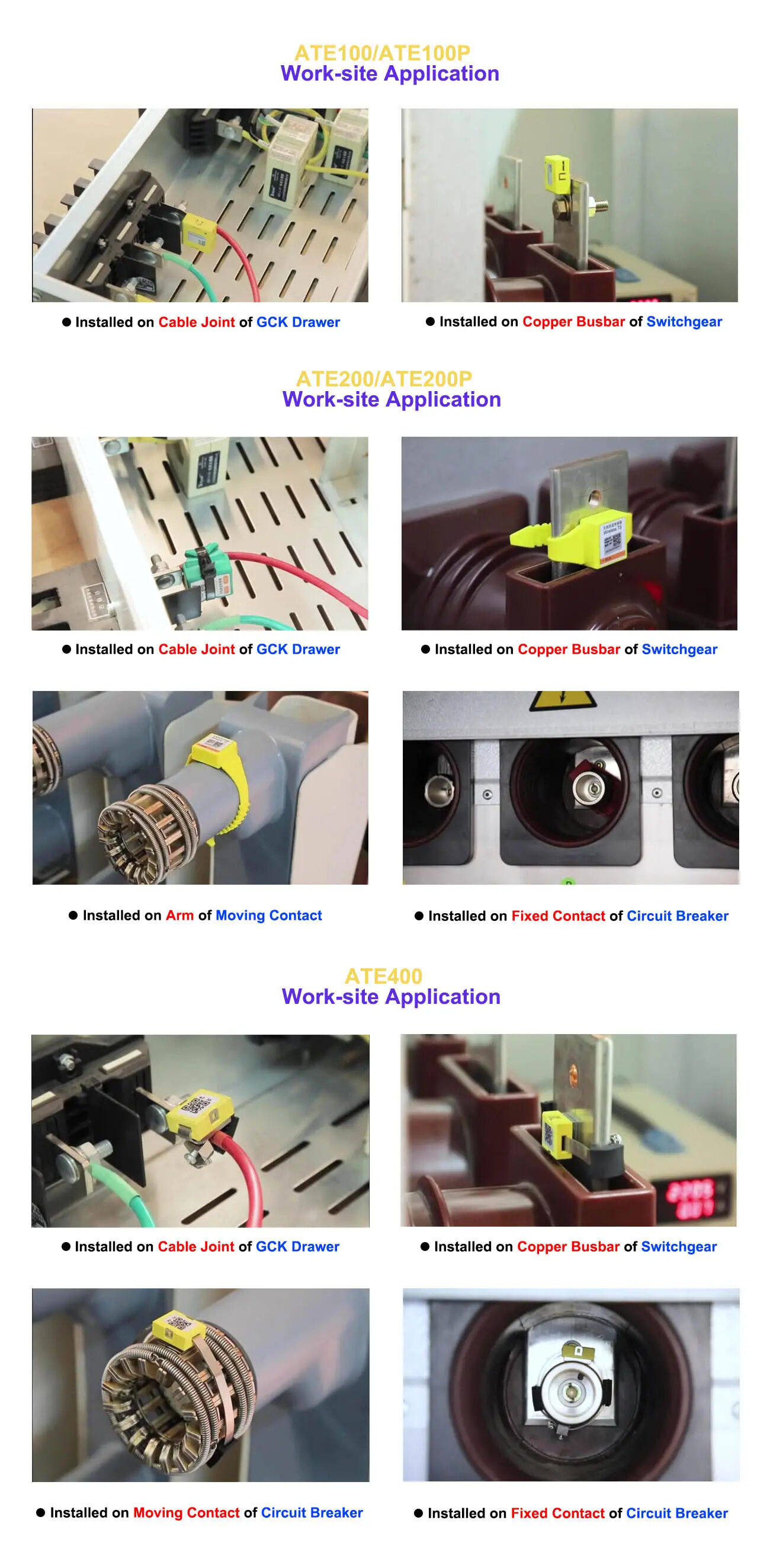

    Aplikasi praktis



    Koneksi Khas


  • Nama

    Membentuk

    Instruksi parameter

    Instalasi

    ATE100


    		62.4*32.4*16mm,φ13.5mm(panjang*lebar*tinggi, bukaan);-50℃~+125℃, Kelas akurasi ±1℃, bertenaga baterai, masa pakai 5 tahun ;470MHz, jarak terbuka 150m.

    Pemasangan baut

    ATE100P


    62.4*32.4*16mm,φ13.5mm(panjang*lebar*tinggi, bukaan);-50℃~+125℃, Kelas akurasi ±0.5℃, bertenaga baterai, masa pakai 5 tahun ;470MHz, jarak terbuka 150m. IP68

    		Memperbaiki baut luar ruangan

    ATE100M


    		32.4*32.4*16mm (panjang*lebar*tinggi, bukaan);-50℃~+125, Kelas Akurasi ±1℃, bertenaga baterai, masa pakai 5 tahun;470MHz, jarak terbuka 150m.Fiksasi penyerapan magnetik

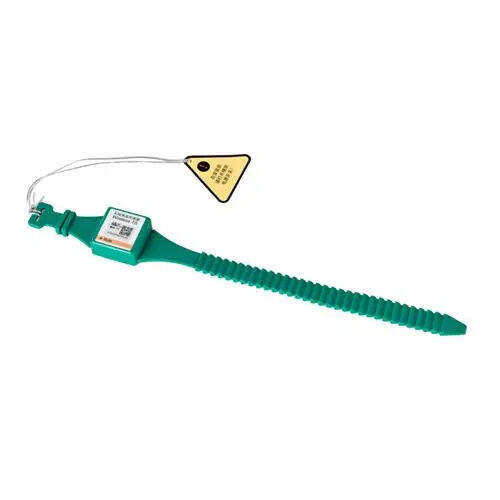

    ATE200



    35*35*17mm, L=330mm (panjang*lebar*tinggi, sabuk);-50℃~+125, Kelas Akurasi ±1℃, bertenaga baterai, masa pakai 5 tahun ;470MHz, jarak terbuka 150m.

    pengikatan tali

    ATE200P


    		35*35*17mm, L=330mm (panjang*lebar*tinggi, sabuk);-50℃~+125, Kelas Akurasi ±0,5℃, bertenaga baterai, masa pakai 5 tahun ;470MHz, jarak terbuka 150m.IP68Ikatan tali luar ruangan

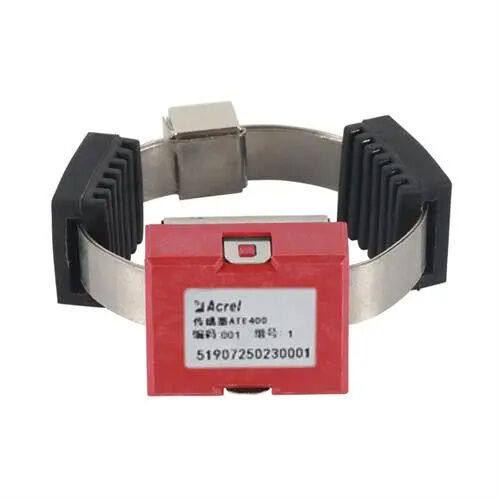

    ATE400


    25.82*20.42*12.8mm( panjang*lebar*tinggi);-50℃~+125, kelas akurasi ±1℃, induksi CT bertenaga listrik, arus awal 5 A;470MHz, jarak terbuka 150 m.

    Lembaran paduan tetap dan Didukung


    Pengukuran suhu nirkabel

    Barang

    Nilai

    Frekuensi nirkabel

    470MHz

    Jarak komunikasi

    150m di area terbuka

    Frekuensi pengambilan sampel

    ATE100, ATE100M, ATE200, ATE100P, ATE200P:25dtk

    ATE400:15s

    Frekuensi transmisi

    ATE100, ATE100M, ATE200, ATE100P, ATE200P:5 menit

    ATE400：15s

    Sumber daya

    Bertenaga CT, arus awal> 5A

    Instalasi

    Memperbaiki chip paduan

    Kisaran suhu

    -50AC~125 °C

    presisi

    ATE100, ATE100M, ATE200, ATE400: TC

    ATE100P,ATE200P: 0,5°C

    Aplikasi

    Sambungan pada switchgear tegangan tinggi atau rendah

    Kehidupan pelayanan

    ^5 tahun

    Persyaratan lingkungan

    Suhu Operasional

    -50"C~125"C

    Kelembaban relatif

    W95%

    Tekanan atmosfir

    86kPa~106kPa
