1. Umum
Seri ASJ relai aksi setelah pemutusan sirkuit tegangan rendah atau kontaktor tegangan rendah dapat dibuat untuk perangkat produksi gabungan setelah arus, yang terutama diterapkan untuk sirkuit distribusi sistem TT dan TN dengan arus bolak-balik 50Hz, tegangan pengenal 400V atau lebih rendah.
2.Model dan spesifikasi
parameter teknis | indeks | |
Tipe A | ||
memasukkan | Nilai arus aksi sisa I△n | 0,03、0,05、0,1、0,3、0,5、1、3、5、10、30(A) |
Batasan waktu tidak mengemudi t | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10(s) | |
Nilai sisa arus non-aksi I△no | 50% Saya | |
karakteristik kinerja | arus bolak-balik sinusoidal sederhana dan arus searah berdenyut | |
frekuensi | 50Hz ± 5Hz | |
kesalahan tindakan | -20% -10%I△n | |
keluaran | mode keluaran | satu adalah penutupan atau pembukaan normal, dan yang lainnya untuk transformasi |
kapasitas kontak | AL1:8A 250VAC 5A 30VDCAL2:6A 250VAC 5A 30VDC | |
setel ulang mode | yang on-the-spot, yang jarak jauh dan yang otomatis | |
Sumber Daya listrik | rentang tegangan | AC110V、AC220V、DC85-270V(kesalahan yang diizinkan±10%) |
disipasi daya | ≤5W | |
frekuensi daya menahan tegangan | Nilai efektif arus bolak-balik antara catu daya, input dan output: 2kV/1min | |
di bawah operasi normal | suhu | suhu operasi: -20 + 55 suhu penyimpanan: -30 + 70 |
kelembaban | 95% RH, dengan kondensasi kelembaban, dan tempat gas korosif | |
ketinggian di atas permukaan laut | 2000m | |
kelas polusi | Kelas tiga | |
kategori instalasi | Ketik |
Silakan lihat tabel 1 dan gambar 1 dan 2
jenis instrumen | Ukuran panel (mm) | Ukuran cangkang (mm) | ukuran lubang (mm) |
ASJ20-LD1A | 48 × 48 (lebar dengan tinggi) | 43,8 × 43,8 × 100 lebar menurut tinggi menurut kedalaman) | 45 × 45 lebar menurut tinggi |
ASJ10-LD1A | 85 × 54 × 64 panjang kali lebar dengan tinggi |

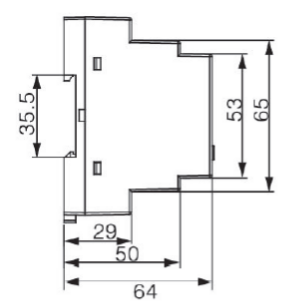

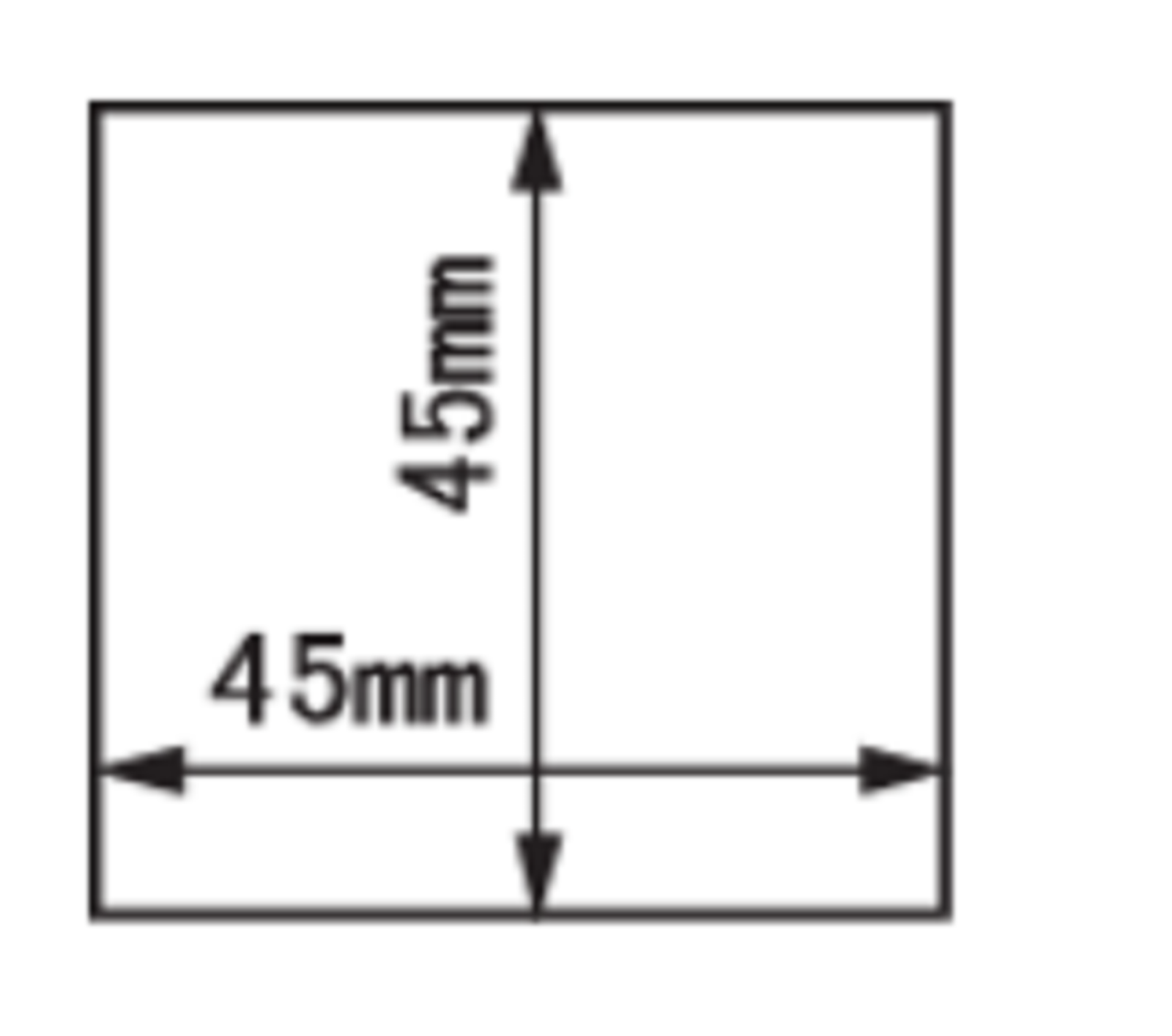

ASJ20-LD1A penampilan dan ukuran lubang | Penampilan ASJ10-LD1A dan ukuran lubang angsuran | Penampilan ASJ10-LD1A dan ukuran lubang angsuran |
