2.1 bagaimana SVG bekerja

Gambar 2-1 Diagram skema kompensasi SVG

2.1.1 prinsip fungsi SVG

Pengguna dapat mengatur parameter sehingga peralatan dapat dilengkapi dengan fungsi seperti penyaringan harmonik, kompensasi daya reaktif dinamis, kompensasi ketidakseimbangan tiga fase, dan kompensasi penurunan tegangan.

Prinsip penyaringan harmonik

SVG mengumpulkan sinyal arus secara real time melalui trafo arus eksternal, memisahkan bagian harmonik melalui rangkaian deteksi internal, dan menghasilkan arus kompensasi yang sama dan berlawanan dengan harmonisa dalam sistem melalui konverter daya IGBT, untuk mencapai fungsi penyaringan harmonik.

Arus kompensasi keluaran dari SVG berubah secara dinamis dan akurat sesuai dengan kuantitas harmonis sistem, sehingga tidak ada masalah kompensasi berlebih. Selain itu, SVG memiliki fungsi perlindungan beban berlebih. Ketika kuantitas harmonis sistem lebih besar dari kapasitas filter, perangkat dapat secara otomatis membatasi output pada kapasitas terukur 100% tanpa kelebihan beban.

Prinsip kompensasi daya reaktif

Berdasarkan daya reaktif sistem, SVG menghasilkan arus gelombang fundamental kapasitif atau induktif melalui konverter daya IGBT, untuk mencapai tujuan kompensasi reaktif dinamis. Nilai target kompensasi dapat diatur melalui panel operasi, dan tidak akan ada kompensasi berlebih, dan kompensasi akan lancar, dan tidak ada guncangan arus masuk ke beban dan jaringan listrik akan dihasilkan.

Kompensasi prinsip ketidakseimbangan tiga fase

SVG memutar koordinat dq sesuai dengan arus sistem, mengekstrak komponen yang tidak seimbang, dan tiga fase mengirimkan arus yang sama dengan komponen yang tidak seimbang dan berlawanan dengan fase. Dengan mengkompensasi bagian yang tidak seimbang menjadi nol, arus tiga fase tidak seimbang dapat dikoreksi menjadi arus seimbang tiga fase.

2.1.2 Prinsip Pengendalian Internal SVG

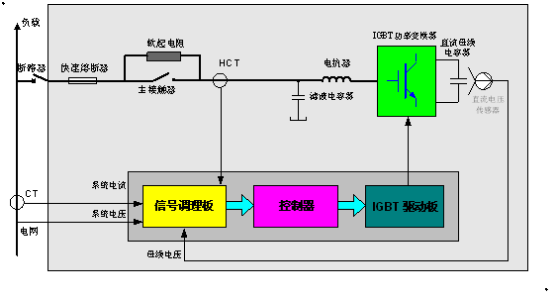

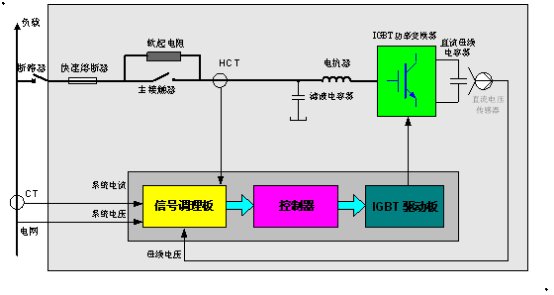

Gambar 2-2 diagram skema pengendalian internal SVG

Seperti yang ditunjukkan pada gambar 2-2, setelah sakelar isolasi ditutup, untuk mencegah dampak seketika dari jaringan pada kapasitor bus dc saat daya menyala, SVG terlebih dahulu mengisi kapasitor bus dc melalui resistansi lunak. Proses ini akan berlangsung selama beberapa detik. Ketika tegangan bus Udc mencapai nilai yang telah ditentukan, kontaktor utama ditutup. Sebagai perangkat penyimpanan energi, kapasitor dc memberikan energi ke arus kompensasi keluaran melalui inverter IGBT dan reaktor internal. SVG mengumpulkan sinyal arus secara real time melalui CT eksternal dan mengirimkannya ke sirkuit pengkondisian sinyal, dan kemudian ke pengontrol. Pengontrol akan pemisahan komponen dasar, mengekstrak semua arus harmonik, arus reaktif dan arus ketidakseimbangan tiga fase, akan dikumpulkan untuk mengkompensasi komponen saat ini dan SVG memiliki perbedaan, bandingkan dengan arus kompensasi sebagai output sinyal kompensasi waktu nyata ke penggerak sirkuit, memicu konverter IGBT akan mengimbangi arus yang disuntikkan ke jaringan listrik, mewujudkan kontrol loop tertutup, fungsi kompensasi lengkap.

2.2 Karakteristik SVG yang dinamis dan mapan

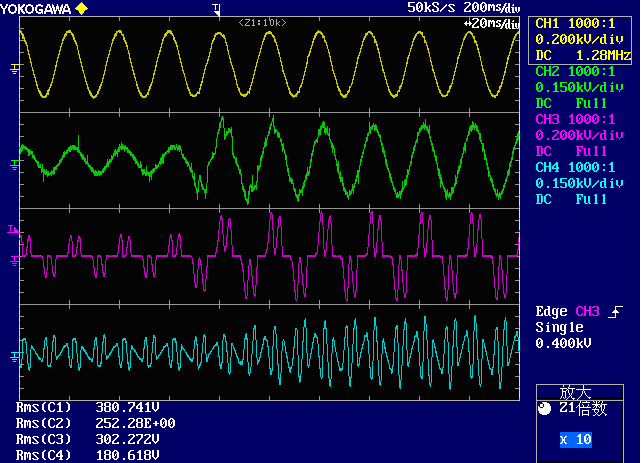

SVG sangat terkenal karena karakteristiknya yang dinamis dan kondisi mapan. Gambar berikut menunjukkan perilaku dinamis SVG saat beban berubah dan perilaku kondisi-mapan saat beban penuh.

Kuning: tegangan listrik; Hijau: arus listrik (target kompensasi); Merah: arus beban; Biru: arus perangkat
Karakteristik dinamis selama transisi beban: waktu respons <10ms	Karakteristik kondisi-mapan pada beban penuh: THDi mengimbangi dari> 70% hingga <3%

Gambar 2-3 karakteristik kondisi-mapan dinamis

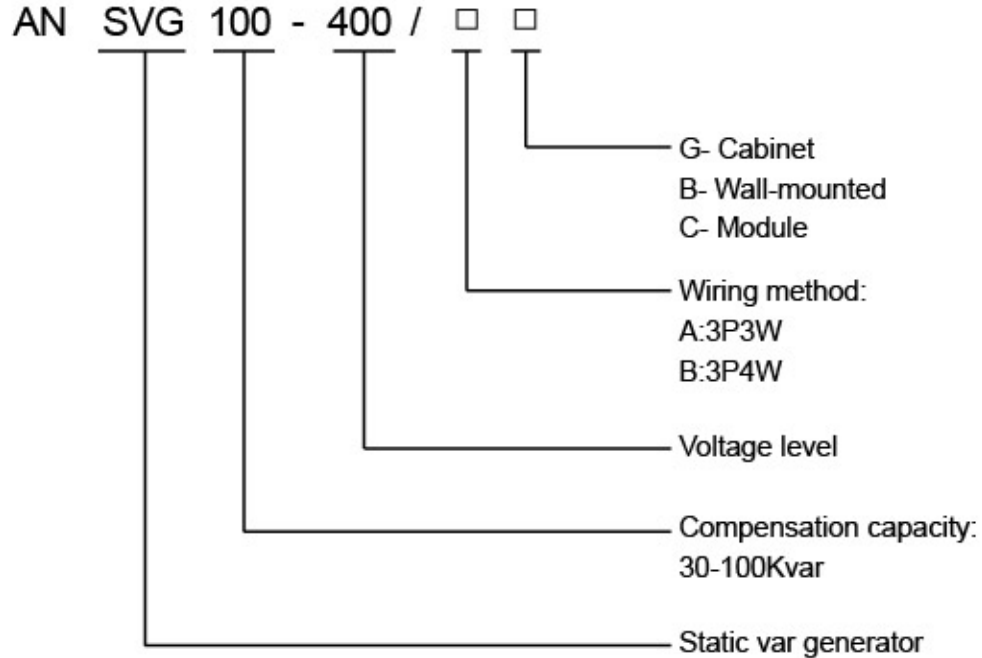

2.3 Fitur produk SVG

1. Desain modular, kegagalan modul apa pun tidak akan memengaruhi kerja normal modul lain, sangat meningkatkan keandalan seluruh mesin;

2. Kompensasi daya reaktif dapat membuat faktor daya mencapai 1; Ketidakseimbangan arus tiga fase dapat diperbaiki menjadi keseimbangan penuh;

3. Penyaringan, kompensasi daya reaktif dan kompensasi ketidakseimbangan tiga fase dapat dipilih satu atau beberapa, dan prioritas fungsi dapat diatur

4. Algoritme deteksi DFT berulang jendela geser diadopsi, dengan kecepatan kalkulasi cepat, waktu respons seketika kurang dari 0,1 md, dan waktu respons kompensasi penuh kurang dari 10 md

5. Posisi kabel CT di lapangan dapat diambil sampelnya di sisi beban atau sisi bingkai

6. Dapat dihubungkan secara paralel dengan perangkat pasif LC apa pun di lapangan tanpa resonansi

7. Mengadopsi tautan kontrol pembatas arus yang andal. Ketika arus yang akan dikompensasikan dalam sistem lebih besar dari kapasitas perangkat generator daya reaktif statis, perangkat dapat secara otomatis membatasi arus pada output kapasitas 100%, mempertahankan operasi normal, dan tidak akan kelebihan beban dan terbakar.

8. Sirkuit utama mengadopsi struktur tiga tingkat dari lengan tiga jembatan, dengan kualitas bentuk gelombang output tinggi dan kehilangan switching yang rendah

Mengadopsi layar sentuh 7 inci definisi tinggi, mudah dioperasikan, layar sistem tampilan waktu nyata dan parameter operasi perangkat, dengan alarm kesalahan dan fungsi recall

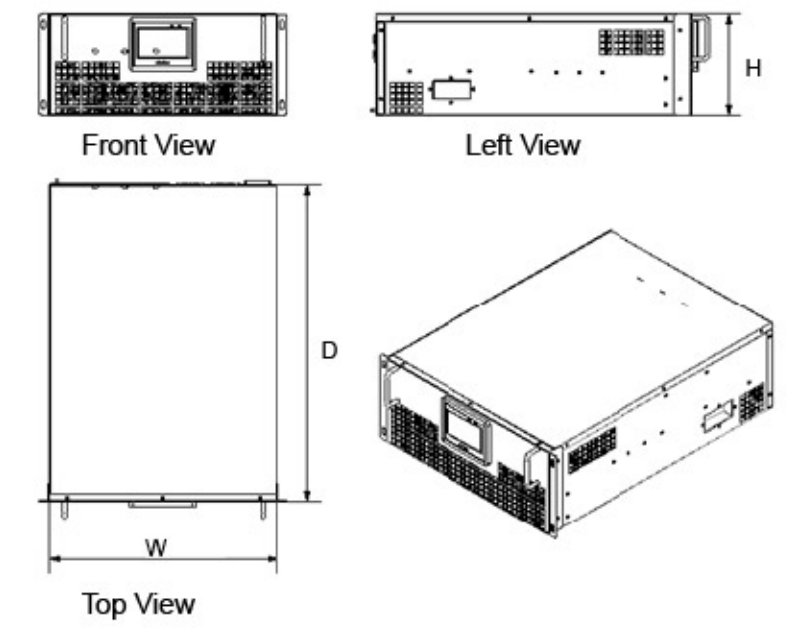

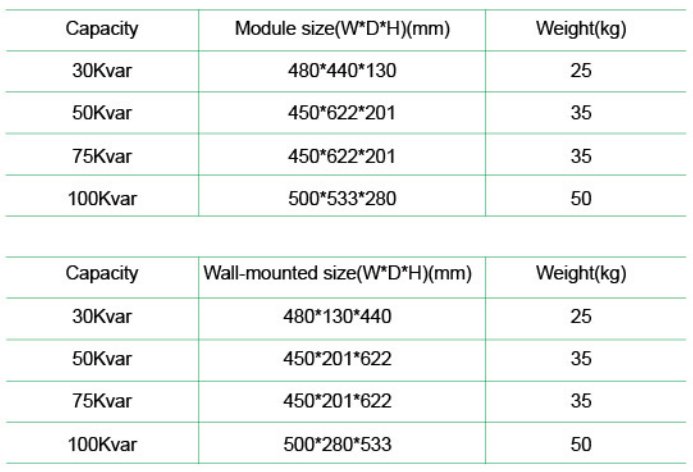

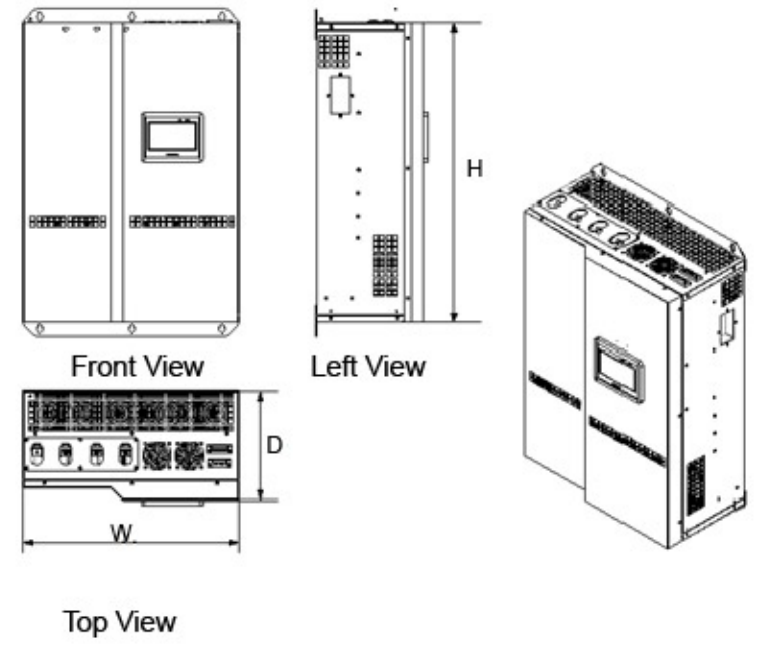

Untuk menghemat ruang bagi pengguna, daya maksimum kabinet lebar 600mm adalah 450A / 300kvar, dan daya maksimum kabinet lebar 800mm adalah 900A / 600kvar, yang merupakan yang pertama di industri.

9. Ujung input generator daya reaktif statis dirancang sesuai dengan proteksi petir tingkat kedua dan dilengkapi dengan perangkat proteksi lonjakan yang andal, yang dapat melindungi peralatan jika terjadi sambaran petir tanpa merusak peralatan;

Mengadopsi desain berlapis, debu dan hujan tidak akan menempel pada papan sirkuit, beradaptasi dengan penggunaan kondisi yang keras.
