Abstrak : Dengan meningkatnya permintaan listrik, persyaratan keandalan pasokan listrik pada sistem tenaga listrik menjadi semakin tinggi, banyak sistem pasokan listrik memiliki dua atau lebih jalur pasokan listrik. Perangkat peralihan otomatis untuk catu daya cadangan dapat secara efektif meningkatkan keandalan catu daya, perangkat jenis ini dapat secara otomatis dan cepat mengoperasikan catu daya cadangan atau mengalihkan pengguna ke catu daya cadangan setelah catu daya yang berfungsi terputus karena a kesalahan. Makalah ini memperkenalkan perangkat peralihan otomatis tegangan rendah AM5-DB untuk catu daya cadangan, yang dapat memberikan fungsi perlindungan yang sesuai untuk berbagai mode catu daya dalam proyek gardu induk Dongting, dan dapat sangat meningkatkan keandalan, keamanan, dan kualitas pasokan daya dari operasi gardu induk, yang mana kondusif bagi terwujudnya otomasi gardu induk yang komprehensif, dan terwujudnya jumlah orang yang bertugas tanpa awak atau lebih sedikit.

Kata Kunci : Keandalan; peralihan otomatis catu daya cadangan; perangkat peralihan otomatis tegangan rendah untuk catu daya cadangan

1 Ulasan Proyek

Proyek ini merupakan pembangunan baru gardu induk Hunan Dongting 500kV, isi utama proyek ini adalah kabinet distribusi tegangan rendah gardu induk, termasuk tiga inlet trafo stasiun dan satu kontak, dimana level tegangan trafo stasiun 0# adalah 10kV/0,4 kV, dan level tegangan trafo stasiun 1# dan 2# adalah 35kV/0,4kV. Ketika trafo stasiun mana pun ditarik, trafo stasiun cadangan harus dapat secara otomatis beralih ke bagian busbar kerja yang tidak diberi energi untuk melanjutkan catu daya. Dan jika busbar kerja tegangan rendah di stasiun dilengkapi dengan peralatan self-switching, maka busbar tersebut harus memiliki fungsi pemblokiran gangguan busbar tegangan rendah cadangan self-switching.

Perangkat peralihan otomatis cadangan tegangan rendah untuk proyek ini disediakan oleh Acrel Electric, dan Hebei Guanyi Rongxin Technology Co., Ltd. bertanggung jawab atas konstruksi dan pemeliharaan operasi. Hebei Guanyi Rongxin Technology Co, Ltd adalah perusahaan layanan teknologi energi yang komprehensif, yang berkomitmen pada penelitian dan pengembangan, produksi dan penjualan peralatan hemat energi untuk ruang server cerdas, sistem manajemen baterai cerdas, sistem penyimpanan energi, jaringan pintar produk, pengembangan, investasi, konstruksi dan layanan operasi proyek energi baru, layanan kontrak umum proyek teknik tenaga listrik, dan layanan operasi dan pemeliharaan tenaga listrik, dll. Perusahaan ini terdiri dari pusat pemasaran, pusat penelitian dan pengembangan, pusat desain, pusat produksi , pusat teknik, pusat operasi, pusat keuangan, pusat komprehensif, memiliki sistem manajemen yang sempurna, dan terus berinovasi untuk meningkatkan daya saing perusahaan. Perusahaan telah mencapai perkembangan yang pesat, stabil, dan sehat melalui kemajuan teknologi, manajemen ilmiah, dan layanan terbaik.

2 Permintaan produk D _

Diagram pengkabelan listrik utama untuk proyek ini ditunjukkan pada Gambar 1, dan total dua metode logika penyediaan mandiri berikut perlu diterapkan:

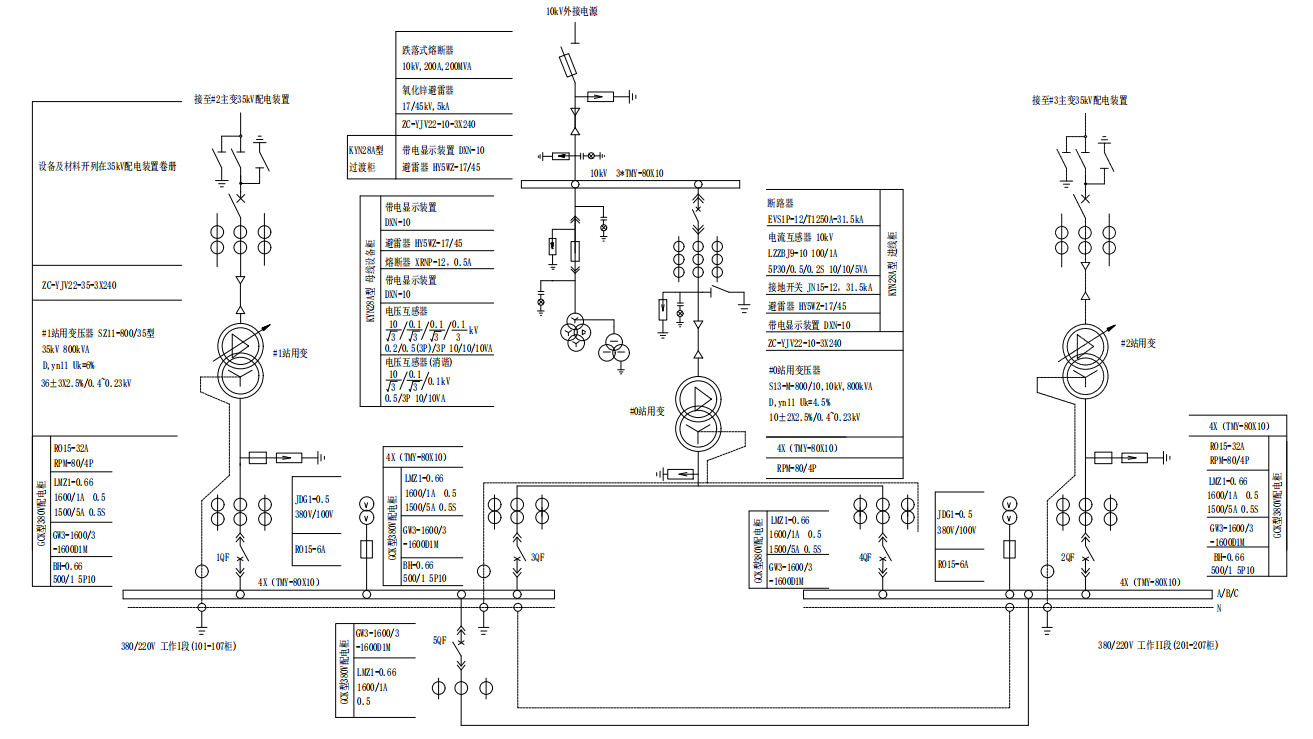

Gbr.1 Diagram pengkabelan utama listrik

Cara pengendalian 1: stasiun #0 dan #2 dioperasikan, sedangkan stasiun #1 tidak dioperasikan.

• Selama operasi normal, 2QF ditutup, 5QF ditutup, 3QF, 4QF terputus, pada saat ini, trafo stasiun #2 beroperasi dengan dua bagian busbar (stasiun #1 untuk daya darurat, operasi manual, pemutusan default 1QF). Ketika perangkat peralihan otomatis untuk catu daya cadangan mendeteksi tegangan, arus, dan status pemutus arus saat ini, setelah penundaan tertentu, pengisian mandiri cadangan memasuki kondisi persiapan.
• Ketika tegangan saluran masuk trafo stasiun #2 tidak normal dan saklar otomatis cadangan mendeteksi bahwa tidak ada tegangan atau arus pada trafo stasiun #2, pemutus arus masuk 2QF dan pemutus arus busbar 5QF dari #2 trafo stasiun akan terputus. Kemudian, saklar otomatis cadangan akan menutup pemutus arus 3QF dan 4QF dari trafo stasiun #0. Saat ini, trafo stasiun #0 akan membawa dua bagian busbar.
• Ketika tegangan masuk trafo stasiun #2 kembali normal dan perangkat peralihan otomatis untuk catu daya cadangan mendeteksi tegangan saluran masuk 2, perangkat siap untuk mengisi daya dan melanjutkan pasokan daya dari saluran masuk #2. Setelah pengisian selesai, perangkat akan memutuskan sakelar QF3 dan QF4 dari pemutus sirkuit trafo stasiun #0, menutup pemutus sirkuit masuk 2QF dan pemutus sirkuit busbar 5QF dari trafo stasiun #2, dan memulihkan seluruh bagian # 2 stasiun.

Metode pengendalian 2: Stasiun #1, #0, dan #2 dioperasikan.

• Selama pengoperasian normal: trafo stasiun #1 jalur masuk dengan busbar seksi I, trafo stasiun #2 jalur masuk dengan busbar seksi II, yaitu 1QF, 2QF tersambung, 3QF, 4QF, 5QF terputus. Ketika perangkat peralihan otomatis cadangan mendeteksi tegangan, arus, dan status pemutus sirkuit pada saat ini, setelah penundaan tertentu, pengisian mandiri cadangan memasuki kondisi persiapan.
• Tegangan saluran masuk1 tidak normal dan kemudian kembali normal:
• Ketika tegangan saluran masuk 1QF tidak normal dan perangkat peralihan otomatis untuk catu daya cadangan mendeteksi bahwa trafo stasiun #1 tidak memiliki tegangan atau arus, sakelar saluran masuk 1QF terputus, dan kemudian sakelar 3QF dari stasiun #0 trafo ditutup untuk menyuplai daya ke busbar bagian I dari trafo stasiun #0. (Diantaranya, sakelar busbar 5QF berfungsi sebagai sakelar perawatan manual).
• Ketika perangkat peralihan otomatis untuk catu daya cadangan mendeteksi bahwa saluran masuk 1 telah kembali ke tegangan normal, saklar daya cadangan siap untuk melanjutkan pengisian daya dari saluran masuk #1. Setelah pengisian selesai, lepaskan sakelar 3QF dari sakelar otomatis cadangan, tutup 1QF, dan pulihkan busbar bagian I dari trafo stasiun #1.
• Tegangan saluran masuk 2 tidak normal dan kemudian kembali normal:
• Ketika tegangan saluran masuk 2QF tidak normal dan perangkat peralihan otomatis untuk catu daya cadangan mendeteksi bahwa trafo stasiun #2 tidak memiliki tegangan atau arus, sakelar saluran masuk 2QF terputus, dan kemudian sakelar 4QF dari stasiun #0 trafo ditutup untuk menyuplai daya ke busbar bagian II dari trafo stasiun #0. (Diantaranya, sakelar busbar 5QF berfungsi sebagai sakelar perawatan manual).
• Ketika perangkat peralihan otomatis untuk catu daya cadangan mendeteksi bahwa saluran masuk 2 telah kembali ke tegangan normal, sakelar daya cadangan siap untuk melanjutkan pengisian daya dari saluran masuk #2. Setelah pengisian selesai, putuskan sambungan 4QF dari sakelar otomatis cadangan, tutup 2QF, dan pulihkan busbar bagian II trafo stasiun #2.

3 Solusi Produk

Terdapat total 3 jalur masuk trafo stasiun, 1 busbar, menggunakan sistem busbar tunggal, dilengkapi dengan 2 perangkat proteksi peralihan otomatis tegangan rendah AM5-DB untuk catu daya cadangan yang dipasang pada kabinet 3QF dan 4QF untuk digunakan. Diagram skema sekunder dengan hubungan yang saling terkait digambar sesuai dengan mode catu daya, dan program khusus disesuaikan untuk mencapai peralihan timbal balik antara catu daya utama dan cadangan,

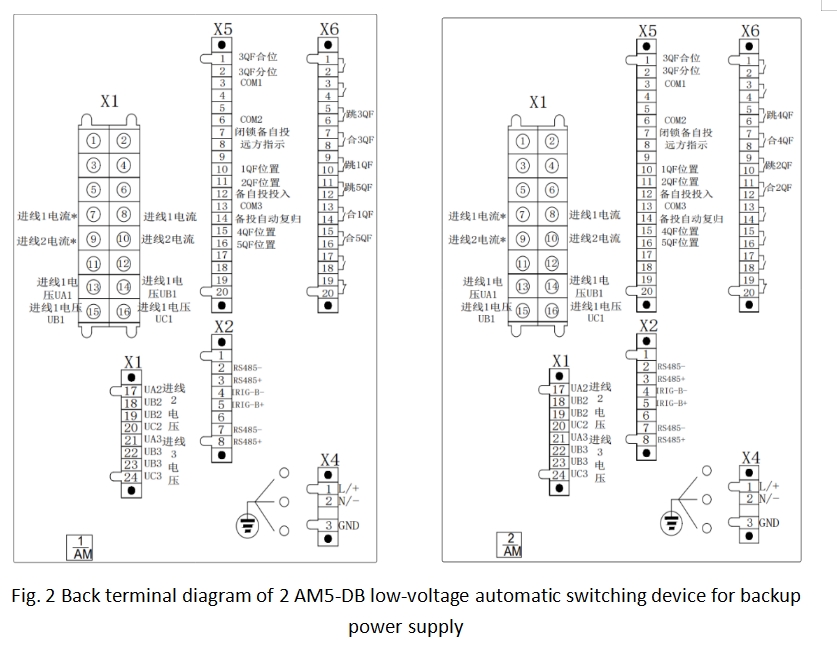

Skema desain terminal belakang perangkat adalah sebagai berikut:

4 Gambar instalasi di tempat

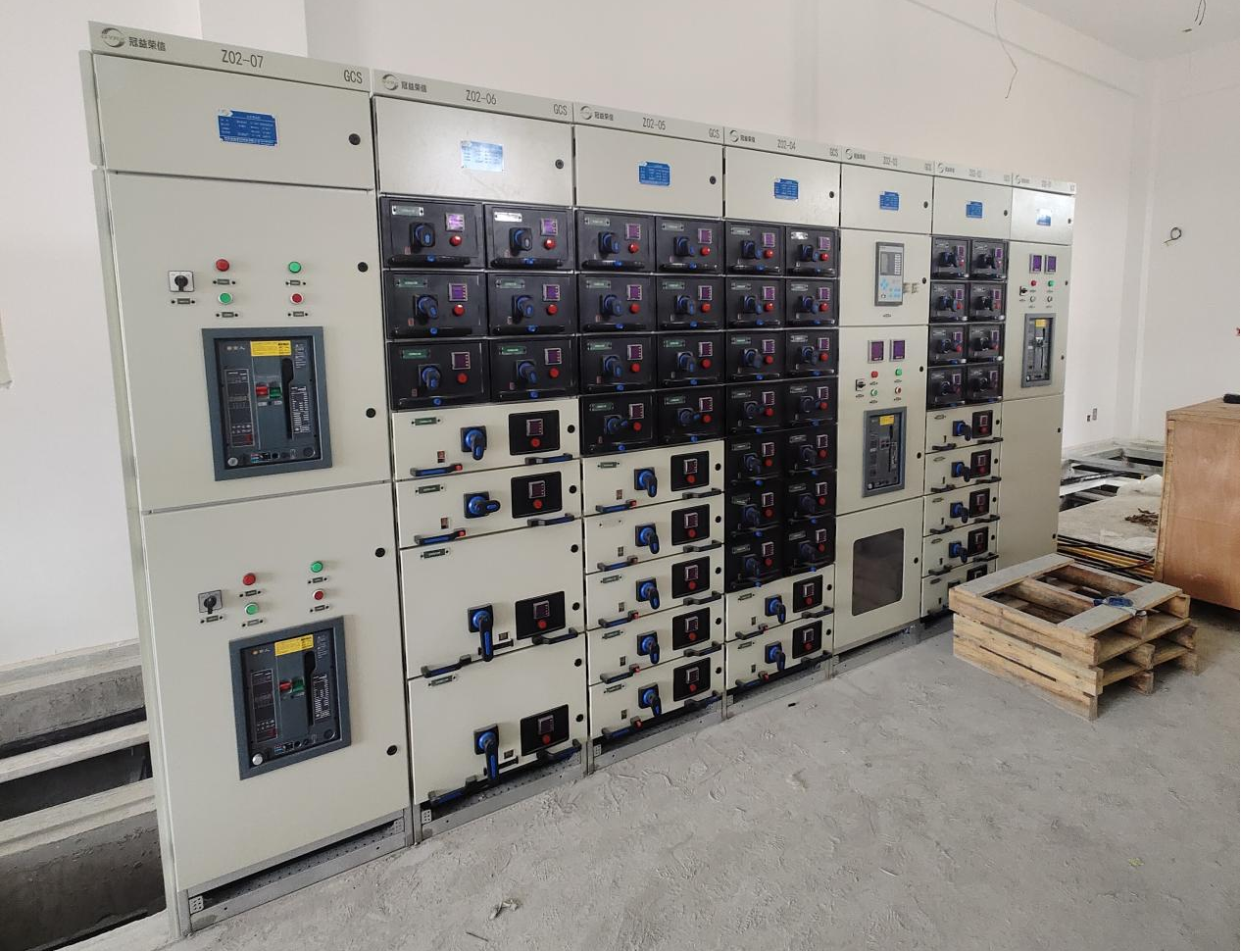

Perangkat proteksi peralihan otomatis tegangan rendah AM5-DB untuk catu daya cadangan proyek ini dipasang pada switchgear tegangan rendah dengan cara desentralisasi lokal, dan pemasangan di lokasi ditunjukkan pada gambar berikut, proyek tersebut telah mulai digunakan sejak saat itu. 2023 dan berjalan normal.

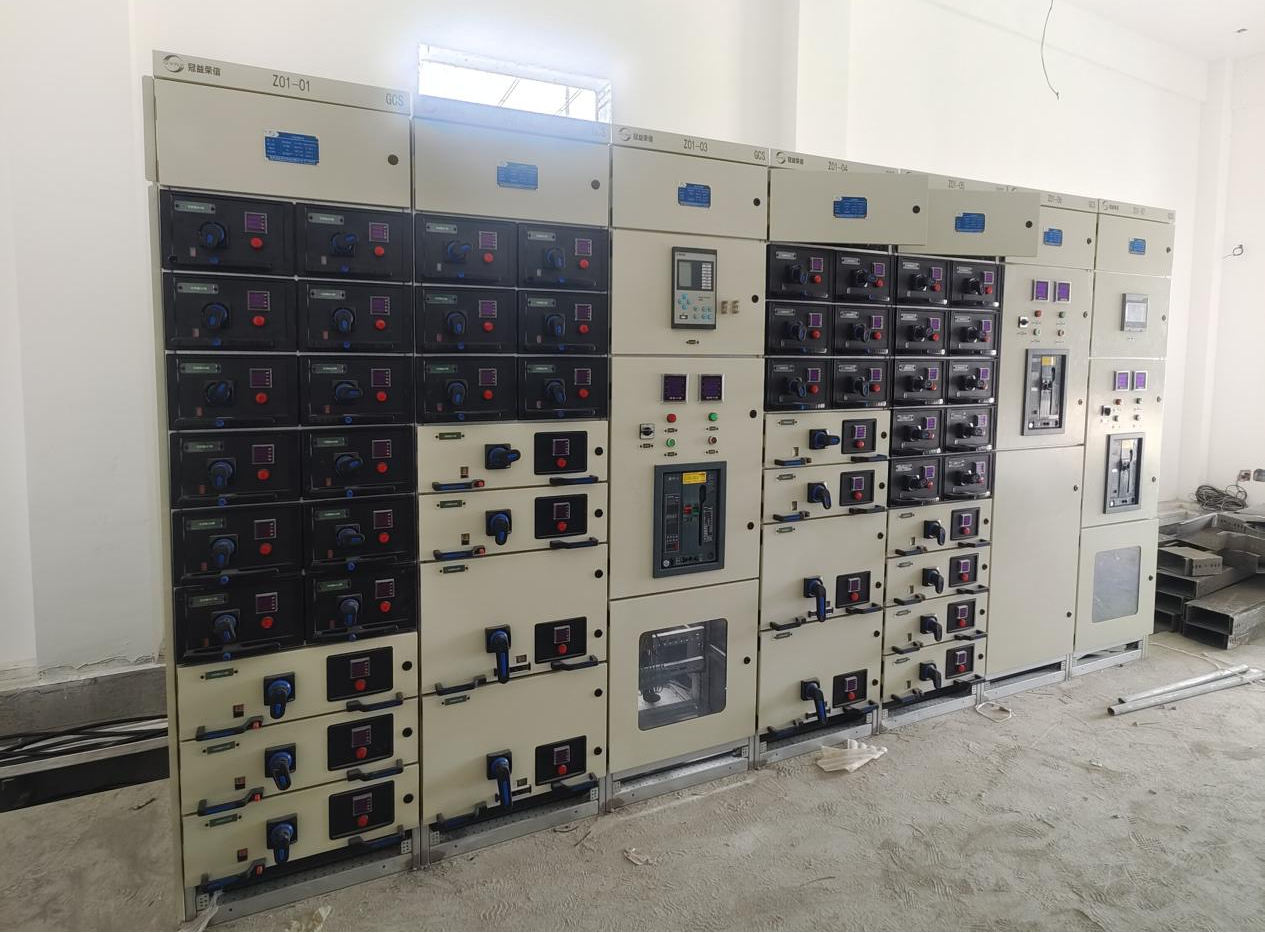

Gbr.3 Gambar pemasangan perangkat proteksi peralihan otomatis tegangan rendah AM5-DB untuk catu daya cadangan

5. Kesimpulan

Pasokan listrik di Tiongkok sebagian besar bergantung pada Jaringan Listrik Negara, dan kesenjangan listrik terus meningkat, terutama pada periode puncak konsumsi listrik ketika kekurangan listrik sangat parah. Oleh karena itu, banyak perusahaan besar telah membangun pembangkit listrik atau generator yang dilengkapi sendiri. Perangkat peralihan otomatis untuk catu daya cadangan dapat memastikan pasokan daya tidak terputus dan meningkatkan keandalan pasokan daya yang tinggi, dan telah menjadi bagian penting dari sirkuit perlindungan dan kontrol dalam teknik distribusi modern. Proyek distribusi gardu induk Dongting 500kV yang diperkenalkan dalam artikel ini menggunakan perangkat proteksi peralihan otomatis tegangan rendah AM5-DB untuk catu daya cadangan guna menyediakan fungsi perlindungan yang sesuai untuk metode catu daya yang berbeda. Hal ini tidak hanya meningkatkan keandalan pasokan listrik, mencapai otomatisasi komprehensif pada seluruh proyek distribusi, namun juga secara efektif mengurangi intensitas tenaga kerja pekerja.
