Pengukur Energi Prabayar Fase Tunggal ADL100-EY



LOKASI:RUMAH - PRODUK - Manajemen energi - Pengukur energi prabayar

● Aplikasi: Prabayar&Pascabayar (Lihat tentang Solusi Prabayar Acrel)
● Pengukuran: kWh 1 fase (Kelas 1), kVarh, Daya Aktif, Daya Reaktif, Arus, Tegangan, dan lain-lain
● Tegangan Terukur: 220~264V AC & 45~65Hz (Input Sinyal Tegangan juga berfungsi sebagai Catu Daya Meter)
● Arus Terukur: 10(60)A AC (Koneksi Langsung)
● Komunikasi: RS485 (MODBUS-RTU); Inframerah
● Kontrol Otomatis: Relai Penahan Built-in untuk Kontrol Pengaktifan Sakelar
● Multi-tingkat&Multi-tarif: 4 Tarif Tarif (Harga Satuan Spike, Peak, Valley, dan Flat kWh)
● Tampilan: LCD (8 digit)
● Pemasangan: Rel DIN 35mm
● Standar&Sertifikat: CE

PRODUK

Fitur

Isi Ulang Lokal & Online

● Isi Ulang dengan Kartu RFID (Lokal)

● Isi Ulang dengan Aplikasi Seluler (Online)

● Isi Ulang dengan Sistem Prabayar (Online)

● Alarm Pulsa Saldo Rendah dengan mengirimkan SMS

Kontrol Saklar Otomatis & Jarak Jauh

● Meteran Mendukung Mode Prabayar & Mode Pascabayar

● Auto Tripping saat Pulsa Saldo di bawah Nol (Mode Prabayar)

● Sebelum Auto Tripping, Pengguna Listrik dapat menerima Alarm Saldo Rendah melalui SMS

● Remote Swtich Control dengan menggunakan Sistem Prabayar (Mode Prabayar & Pascabayar)

● Mode Meter Prabayar & Pascabayar dapat diatur menggunakan Sistem Prabayar

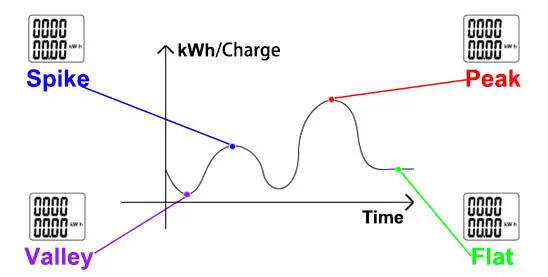

Multi-tingkat & Multi-tarif

● 4 Tarif Tarif (Spike, Peak, Flat, Valley kWh Unit Price)

● 14 Interval Waktu berdasarkan Hari

● Tetapkan Harga Satuan Pemakaian Listrik untuk Jangka Waktu 1 Hari yang berbeda

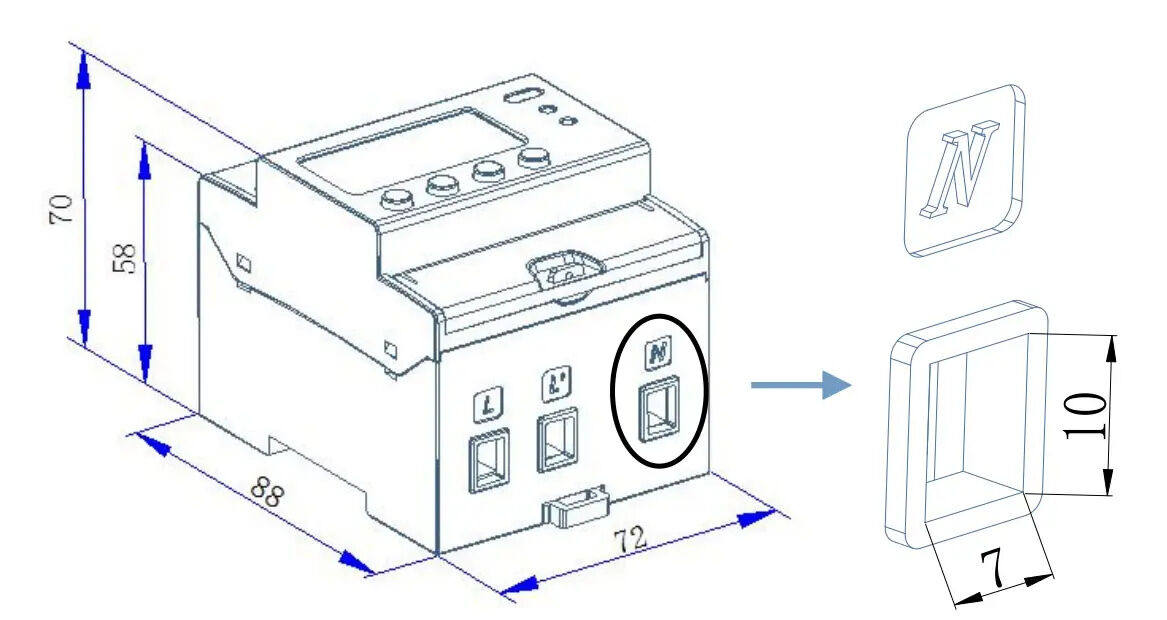

Dimensi & Kemasan

Ilustrasi Pengkabelan

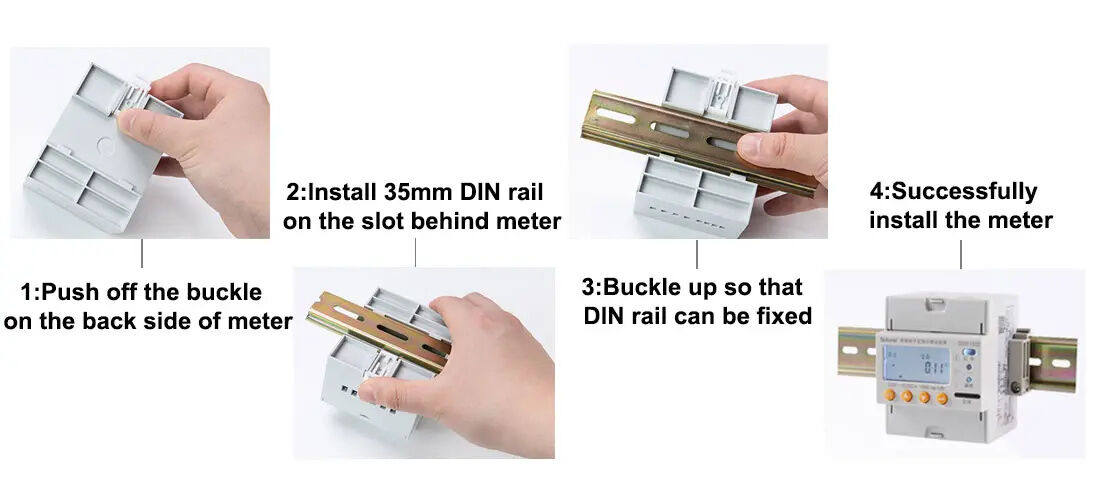

Instruksi Instalasi

Pengukur Energi Rel DIN 35mm

Instalasi tempat kerja

Parameter	Deskripsi & Nilai
Pengukuran	kWh&kVarh	Total kWh aktif (total dua arah --positif dan negatif)
Pengukuran	Parameter Listrik	U (Tegangan), I (Arus), P (Daya Aktif), Q (Daya Reaktif), S (Daya Semu), PF (Faktor Daya), F (Frekuensi)
Mode Fungsi	Mode Prabayar	Meteran akan mematikan daya setelah saldo kredit di bawah nol. (Data seperti saldo kredit disimpan dalam meteran)
	Modus Pascabayar	Meteran tidak akan mematikan daya setelah saldo kredit di bawah nol. (Dapat mengontrol meteran dari jarak jauh untuk mematikan daya dengan menggunakan Sistem Prabayar)
	Perubahan Modus	Meteran dapat mengubah mode antara prabayar dan pascabayar dengan menerima perintah dari sistem prabayar
Kontrol	Kontrol tersandung otomatis	Kontrol tersandung otomatis diproses oleh relai penahan meter berkapasitas tinggi yang terpasang untuk mewujudkan kontrol on-off pemutus sirkuit, juga, jenis kontrol ini hanya akan dipicu saat meter dalam Mode Prabayar
Kontrol	Pengendali Jarak Jauh	Remote control akan diperintah oleh sistem prabayar. Ketika pengguna memberikan perintah untuk menghidupkan-matikan meteran tertentu, perintah ini akan dikirim ke meter melalui komunikasi nirkabel dan akhirnya meteran akan mati atau memulihkan daya setelah menerima perintah. Jenis kontrol ini dapat dilakukan ketika meteran dalam Mode Pascabayar
Multi-tingkat Multi-Tarif	Fungsi Opsional	4 tarif tarif (lonjakan, puncak, lembah, datar); 14 interval waktu setiap hari
Memasukkan Voltase	Tegangan Terukur	220~264V AC (Input sinyal tegangan juga akan berfungsi sebagai catu daya untuk meter)
Memasukkan Voltase	Frekuensi	45~65Hz
Memasukkan Saat ini	Nilai Saat Ini	10(60)A AC (koneksi langsung)
Memasukkan Saat ini	Mulai Saat Ini	0,004 pound
Ketepatan	Pengukuran	Kelas 1
Ketepatan	Jam	0,5 dtk / d
Detak	lebar pulsa	80ms±20ms
Detak	Konstanta nadi	1600imp/kWh
Komunikasi	Antarmuka RS485	Protokol MODBUS-RTU
Komunikasi	Inframerah	Digunakan untuk Pembacaan Meter
HMI	Layar LCD	Layar LCD bagian 8 bit
HMI	Pemrograman Keypad	Pengaturan komunikasi, rasio saat ini dan lain-lain.
Mekanis Fitur	Dimensi Garis Luar (LWH)	72mm * 88mm * 70mm
Mekanis Fitur	Kemampuan Pengkabelan Maks (dengan Kabel Fleksibel)	25mm ²
Lingkungan	Suhu Operasional	-25℃~+55
	Suhu Penyimpanan	-40℃~+70℃
	Kelembaban	95% (Tanpa kondensasi)
	Ketinggian	2000m
