Pengukur Energi Prabayar Tiga Fase ADL300-EY
● Aplikasi: Prabayar&Pascabayar (Lihat tentang Solusi Prabayar Acrel)
● Pengukuran: kWh 3-fase (Kelas 0,5s), kVarh, Daya Aktif, Daya Reaktif, Arus, Tegangan, dan lain-lain
● Tegangan Terukur: 3x380~456V AC & 45~65Hz (Input Sinyal Tegangan juga berfungsi sebagai Catu Daya Meter)
● Nilai Arus: 3x10(80)A AC (Koneksi Langsung); 3x1(6)A AC (Terhubung melalui CT)
● Komunikasi: RS485 (MODBUS-RTU); Inframerah
● Kontrol Otomatis: Relai Penahan Built-in untuk Kontrol Pengaktifan Sakelar
● Multi-tingkat&Multi-tarif: 4 Tarif Tarif (Harga Satuan Spike, Peak, Valley, dan Flat kWh)
● Tampilan: LCD (8 digit)
● Pemasangan: Rel DIN 35mm
● Standar&Sertifikat: CE

PRODUK

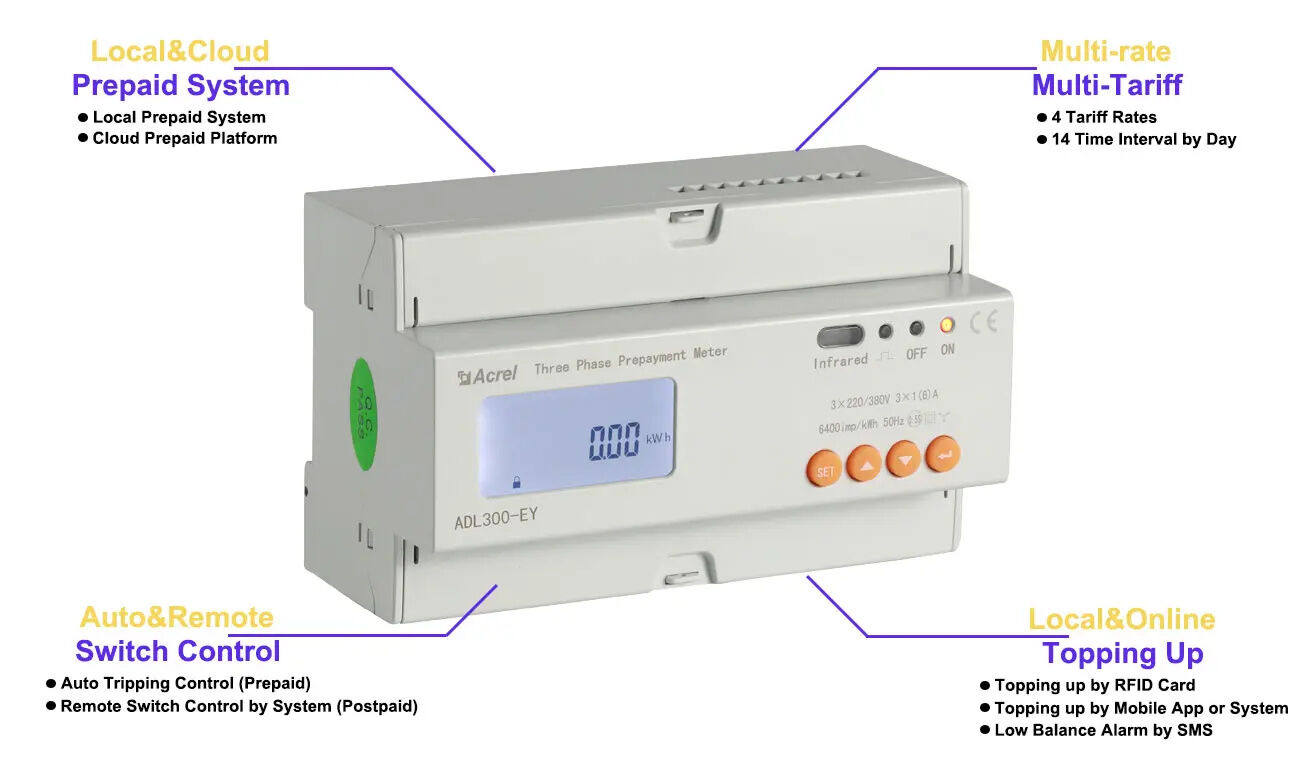

  • Fitur


    Isi Ulang Lokal & Online


    ● Isi Ulang dengan Kartu RFID (Lokal)


    ● Isi Ulang dengan Aplikasi Seluler (Online)


    ● Isi Ulang dengan Sistem Prabayar (Online)


    ● Alarm Pulsa Saldo Rendah dengan mengirimkan SMS



    Kontrol Saklar Otomatis & Jarak Jauh


    ● Meteran Mendukung Mode Prabayar & Mode Pascabayar


    ● Auto Tripping saat Pulsa Saldo di bawah Nol (Mode Prabayar)


    ● Sebelum Auto Tripping, Pengguna Listrik dapat menerima Alarm Saldo Rendah melalui SMS


    ● Remote Swtich Control dengan menggunakan Sistem Prabayar (Mode Prabayar & Pascabayar)


    ● Mode Meter Prabayar & Pascabayar dapat diatur menggunakan Sistem Prabayar

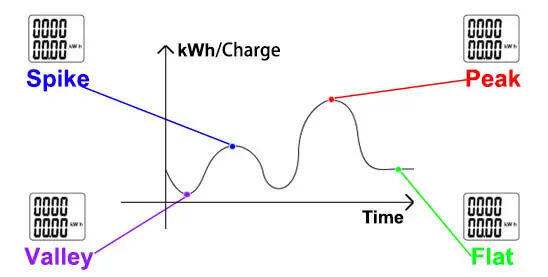

    Multi-tingkat & Multi-tarif


    ● 4 Tarif Tarif (Spike, Peak, Flat, Valley kWh Unit Price)


    ● 14 Interval Waktu berdasarkan Hari


    ● Tetapkan Harga Satuan Pemakaian Listrik untuk Jangka Waktu 1 Hari yang berbeda




    Dimensi & Kemasan



    Ilustrasi Pengkabelan


    Sambungan Arah (3 fase)

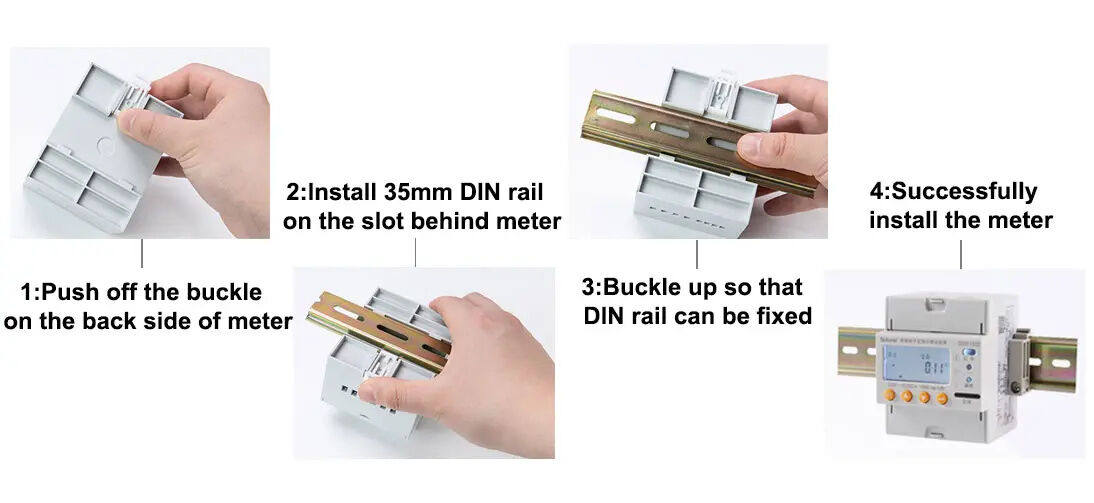

    Instruksi Instalasi


    Pengukur Energi Rel DIN 35mm

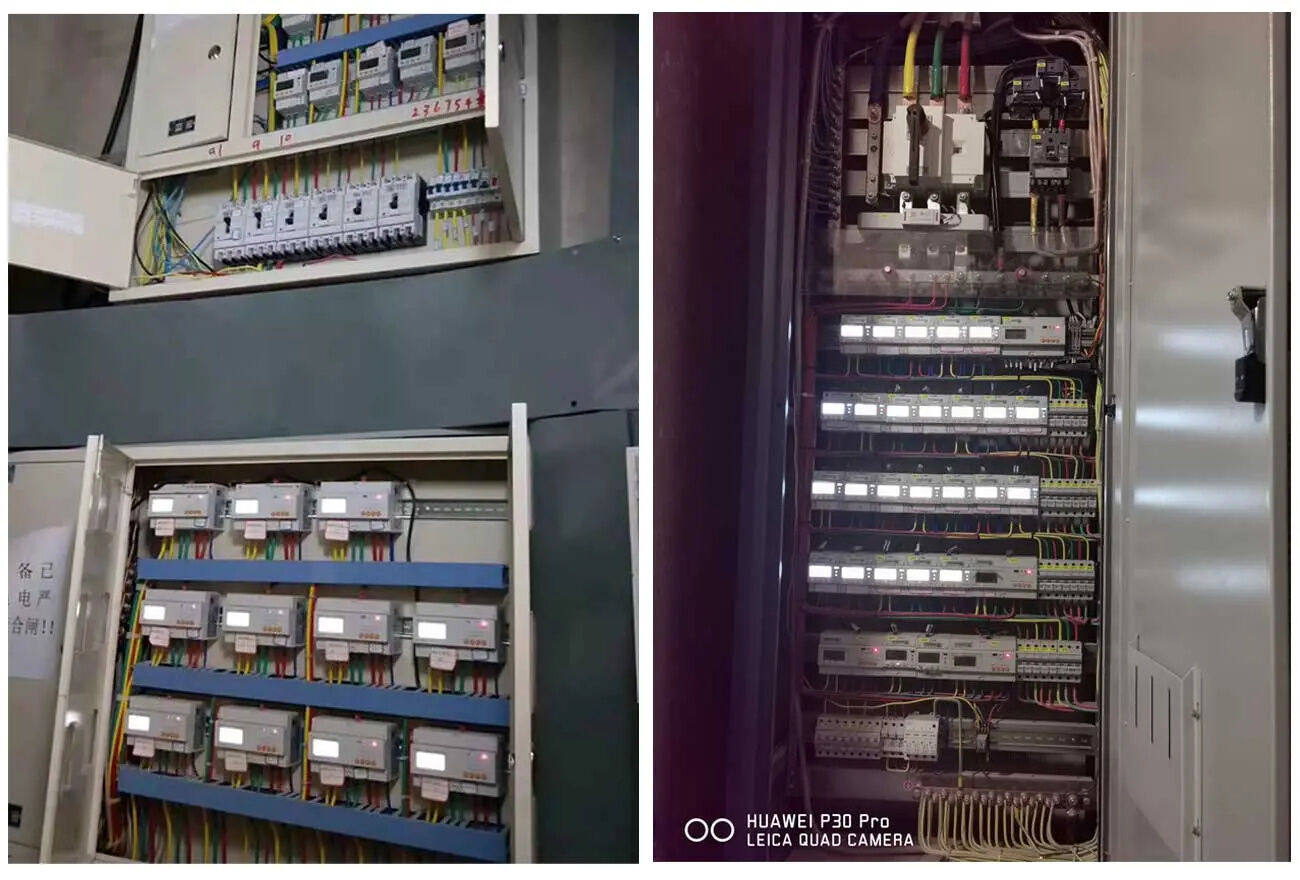

    Instalasi tempat kerja


  • ParameterDeskripsi & Nilai
    Pengukuran
    		kWh&kVarhTotal kWh aktif (total dua arah --positif dan negatif)
    Parameter ListrikU (Tegangan), I (Arus), P (Daya Aktif), Q (Daya Reaktif), S (Daya Semu), PF (Faktor Daya), F (Frekuensi)
    Mode Fungsi
    		Mode PrabayarMeteran akan mematikan daya setelah saldo kredit di bawah nol. (Data seperti saldo kredit disimpan dalam meteran)
    Modus PascabayarMeteran tidak akan mematikan daya setelah saldo kredit di bawah nol. (Dapat mengontrol meteran dari jarak jauh untuk mematikan daya dengan menggunakan Sistem Prabayar)
    Perubahan ModusMeteran dapat mengubah mode antara prabayar dan pascabayar dengan menerima perintah dari sistem prabayar
    Kontrol
    		Kontrol tersandung otomatisKontrol tersandung otomatis diproses oleh relai penahan meter berkapasitas tinggi yang terpasang untuk mewujudkan kontrol on-off pemutus sirkuit, juga, jenis kontrol ini hanya akan dipicu saat meter dalam Mode Prabayar
    Pengendali Jarak JauhRemote control akan diperintah oleh sistem prabayar. Ketika pengguna memberikan perintah untuk menyalakan dan mematikan meter tertentu, perintah ini akan dikirim ke meter melalui komunikasi nirkabel dan akhirnya meter akan mati atau memulihkan daya setelah menerima perintah. Jenis kontrol ini dapat dilakukan ketika meteran dalam Mode Pascabayar
    Multi-tingkat
    Multi-Tarif
    		Fungsi Opsional4 tarif tarif (lonjakan, puncak, lembah, datar); 14 interval waktu setiap hari
     Memasukkan
    Voltase
    		Tegangan Terukur3x380~456V AC (Input sinyal tegangan juga akan berfungsi sebagai catu daya untuk meter)
    Frekuensi45~65Hz
    Konsumsi<4VA (setiap fase)
    Memasukkan
    Saat ini
    		Nilai Saat Ini3x10(80)A AC (koneksi langsung); 3x1(6)A AC (terhubung melalui CT)
    Mulai Saat Ini0,004 Ib (sambungan langsung); 0,002 In (terhubung melalui CT)
    Ketepatan
    		PengukuranKelas 0.5s
    Jam0,5 dtk / d

    Detak
    		lebar pulsa80ms±20ms
    Konstanta nadi6400imp/kWh (koneksi langsung); 400imp/kWh (terhubung melalui CT)
    Komunikasi
    		Antarmuka RS485Protokol MODBUS-RTU
    InframerahDigunakan untuk Pembacaan Meter
    HMI
    		Layar LCDLayar LCD bagian 8 bit
    Pemrograman KeypadPengaturan komunikasi, rasio saat ini dan lain-lain.
    Mekanis
    Fitur
    		Dimensi Garis Luar
    (L*W*H)    		72mm * 88mm * 70mm
    Kemampuan Pengkabelan Maks (dengan Kabel Fleksibel)25mm 2
    Lingkungan
    		Suhu Operasional-25℃~+55
    Suhu Penyimpanan-40℃~+70℃
    Kelembaban95% (Tanpa kondensasi)
    Ketinggian2000m

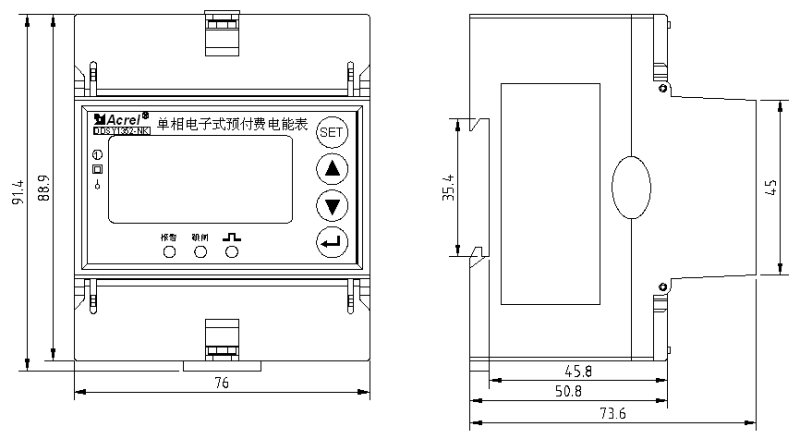

  • Dimensi keseluruhan dan pemasangan (satuan: mm)

    20200826212026988.png@!w1600

    Tampak Depan Tampak Samping


    DTSY1352-NK

    20200826212145619.png@!w1600


    Tampak Depan Tampak Samping
