Pengukur Energi Multi Sirkuit IoT Nirkabel ADW200
● Pengukuran: Hingga 4-channel 3-fase kWh, kVarh, Arus, Daya, 2~31 Harmonic dan lain-lain
● Peringkat Tegangan: 3x220V/380V AC (3P4W)
● Peringkat Saat Ini: 5A, 100A, 400A atau 600A AC (dengan CT eksternal)
● Frekuensi: 45~65Hz
● Komunikasi: RS485 (MODBUS-RTU)
● Fungsi Ekstra: Komunikasi Nirkabel (4G, WiFi, LoRa, dan lain-lain); Pengukuran Suhu Kabel; Fungsi DO/DI
● Tampilan: LCD

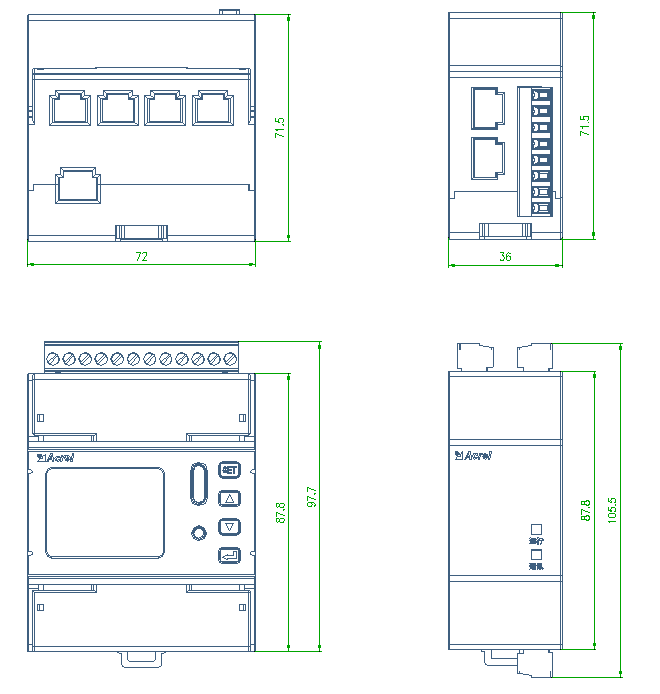

● Dimensi: 87.8*72*97.7mm（L*W*H) --- Badan Utama
● Pengkabelan: Koneksi 3-fase 4-kawat
● Pemasangan: Rel DIN 35mm
● Standar&Sertifikat: CE; LVD

PRODUK

  • Fitur


    Pemantauan multi-sirkuit

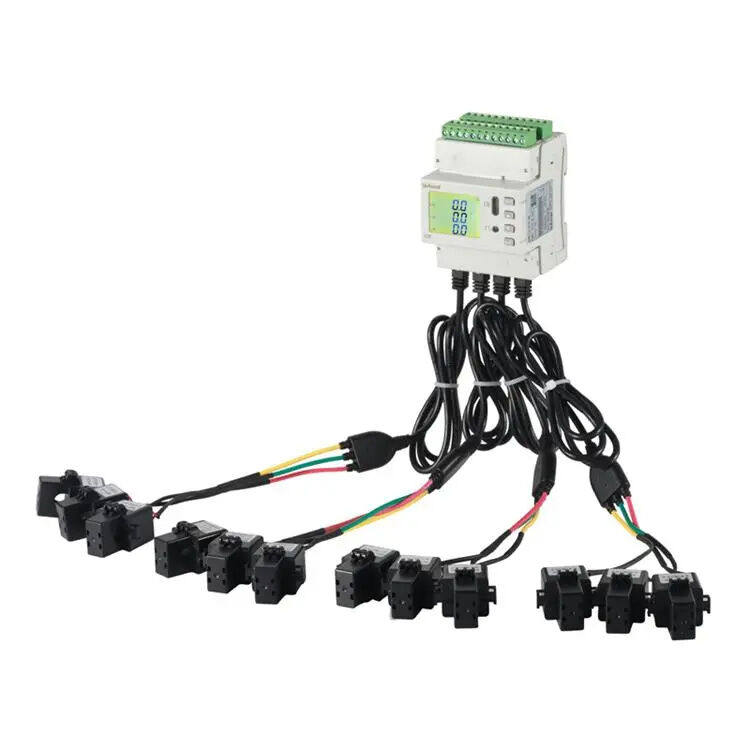

    ● Memantau hingga total sirkuit 4×3 fase


    ● CT berpasangan dengan spesifikasi 5A/1.25mA; 100A/20mA; 400A/100mA atau


    600A/100mA


    ● CT Eksternal Terhubung dengan Badan Utama ADW210 melalui Antarmuka RJ12

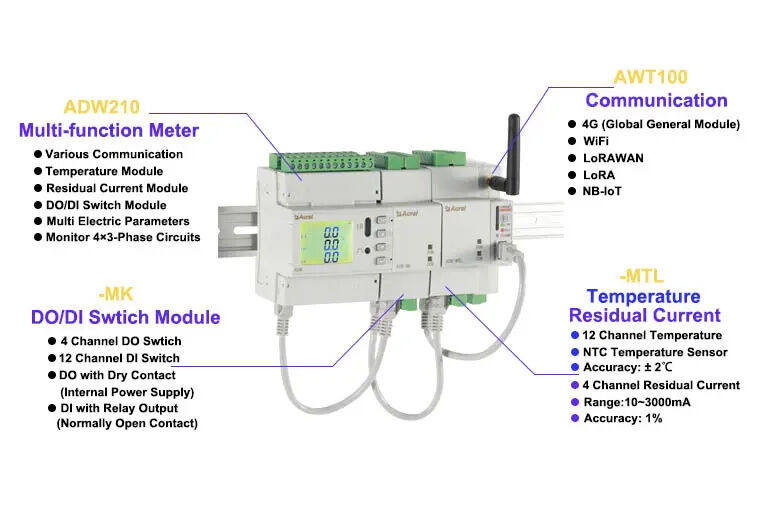

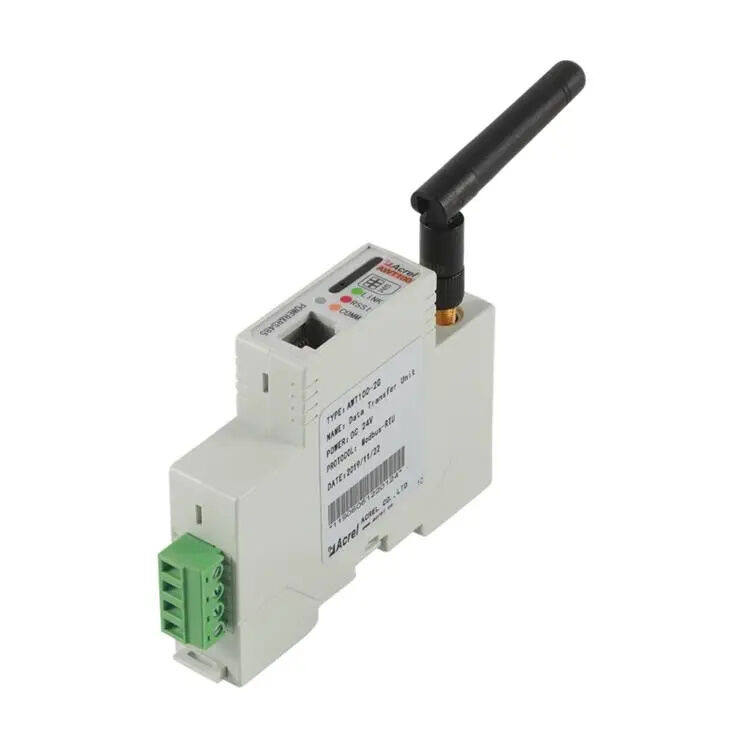

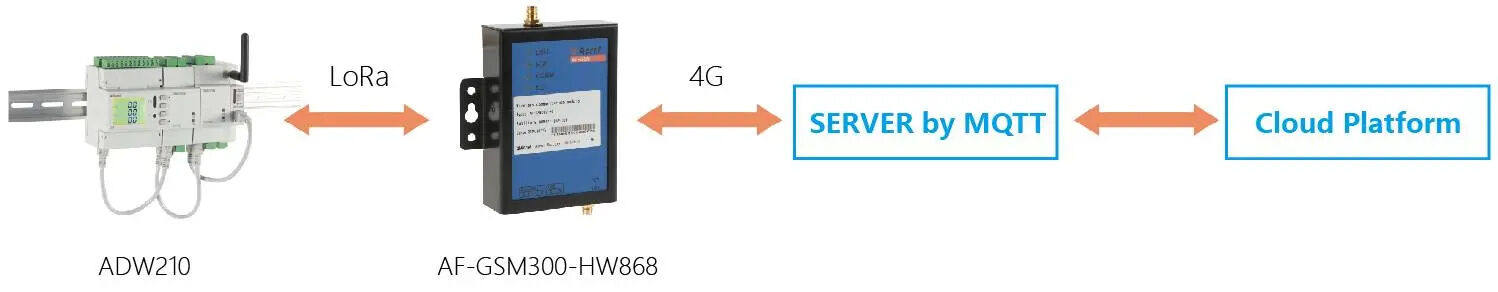

    Modul Komunikasi yang Diperluas --- AWT100


    ● 4G (Modul umum global)


    ● Wi-Fi


    ● LoRaWAN


    ● LoRa


    ● NB-IoT

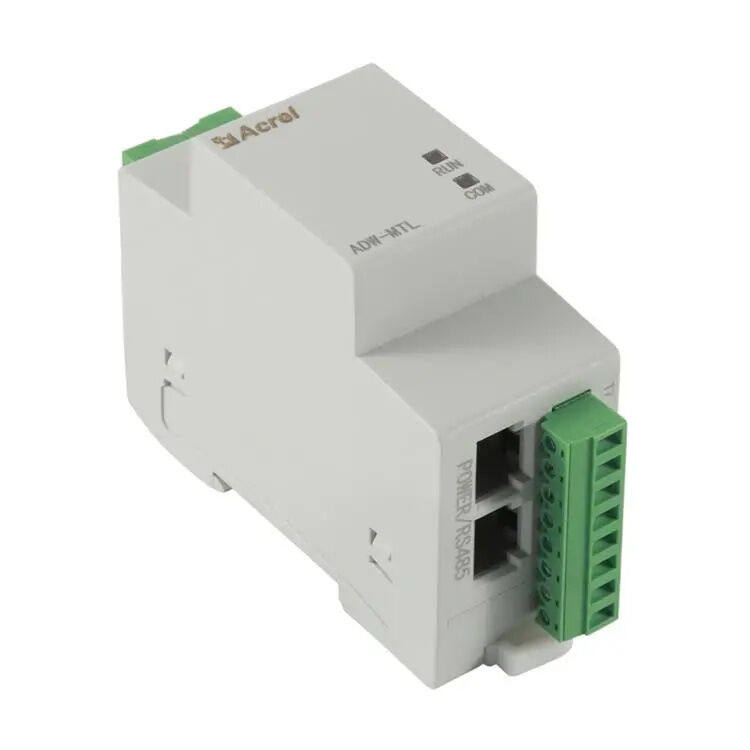

    Suhu Kabel & Modul Pengukuran Arus Sisa --- MTL


    ● Pengukuran Suhu: -20℃~+100℃


    ● Pengukuran Arus Sisa: 10~3000 mA


    ● Akurasi：Suhu：± 2℃; Arus Sisa：1% (Kelas 1)

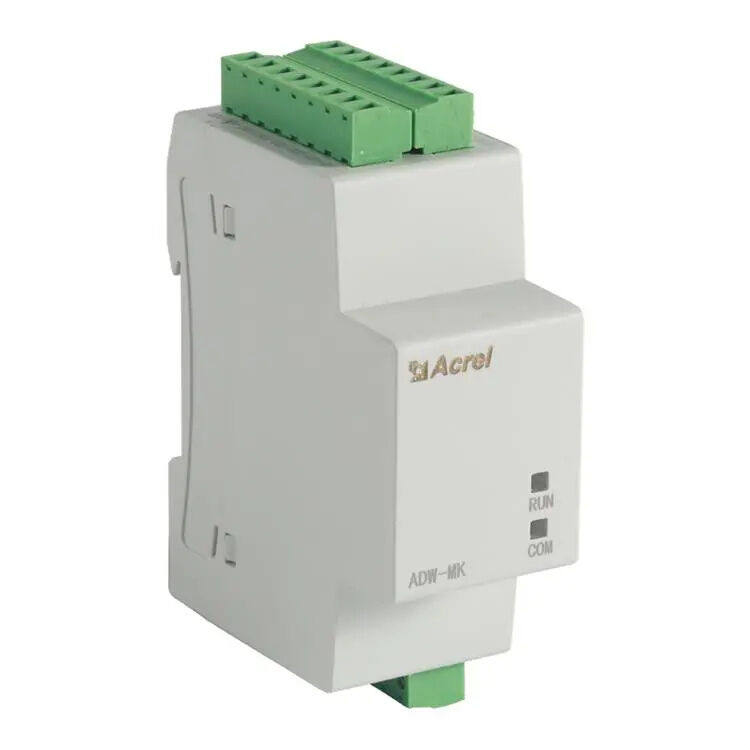

    DO/DI Beralih Modul Fungsi Ekstra --- MK


    ● 12 saluran DI (Masukan Digital)


    ● DO 4 saluran (Output Digital)

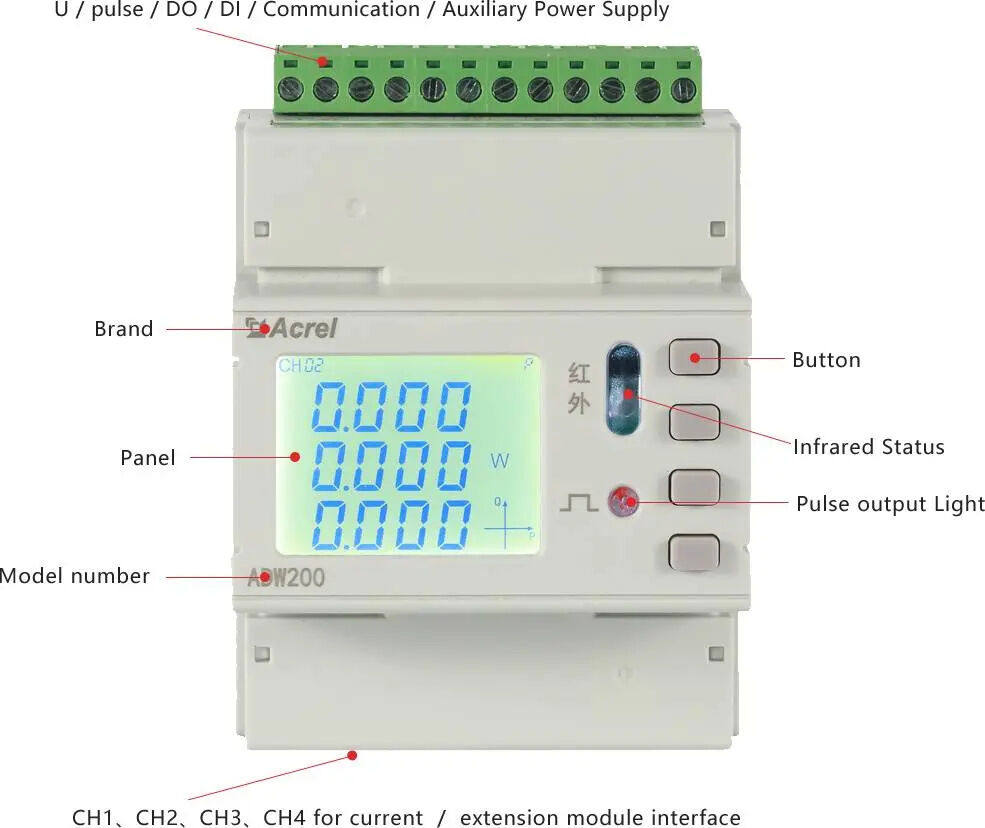

    Tampilan Sampel



    Instruksi Instalasi

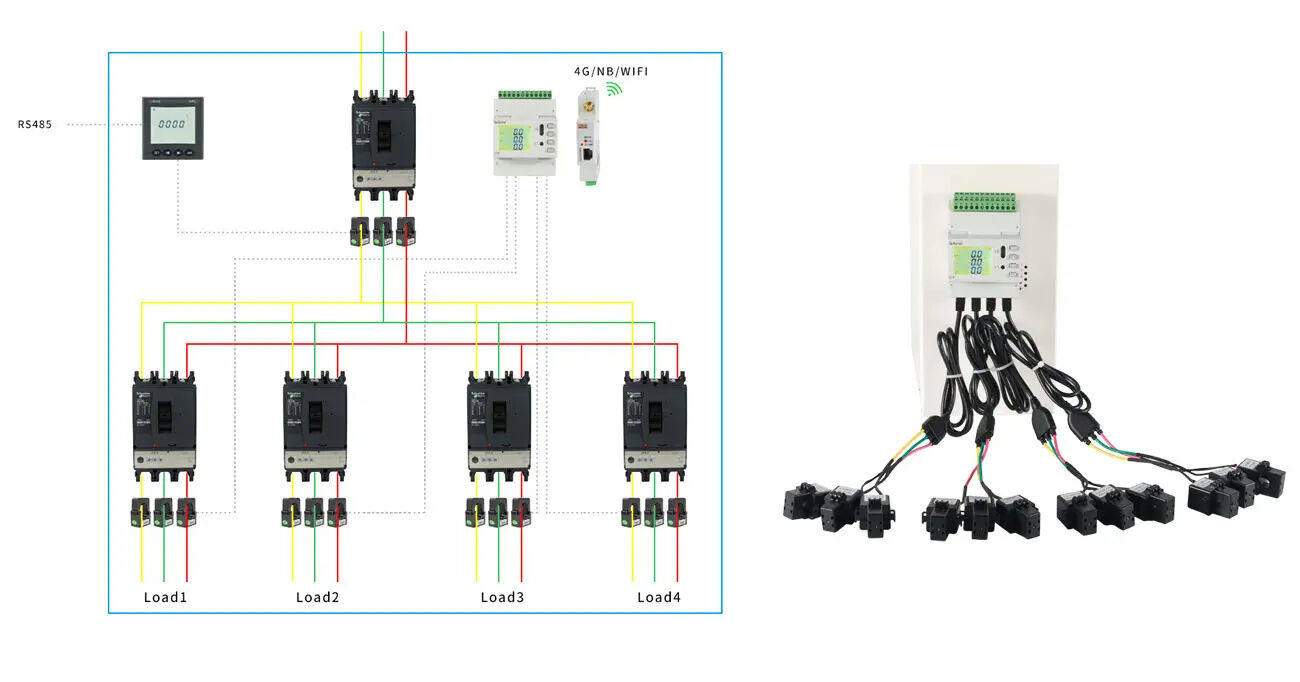

    Pengkabelan 3-fase 4-kawat dari pemantauan ADW210 4 Sirkuit 3-fase



    Pengkabelan antara Badan Utama ADW210 dan Modul Fungsi Ekstra MTL&MK melalui Antarmuka RJ45

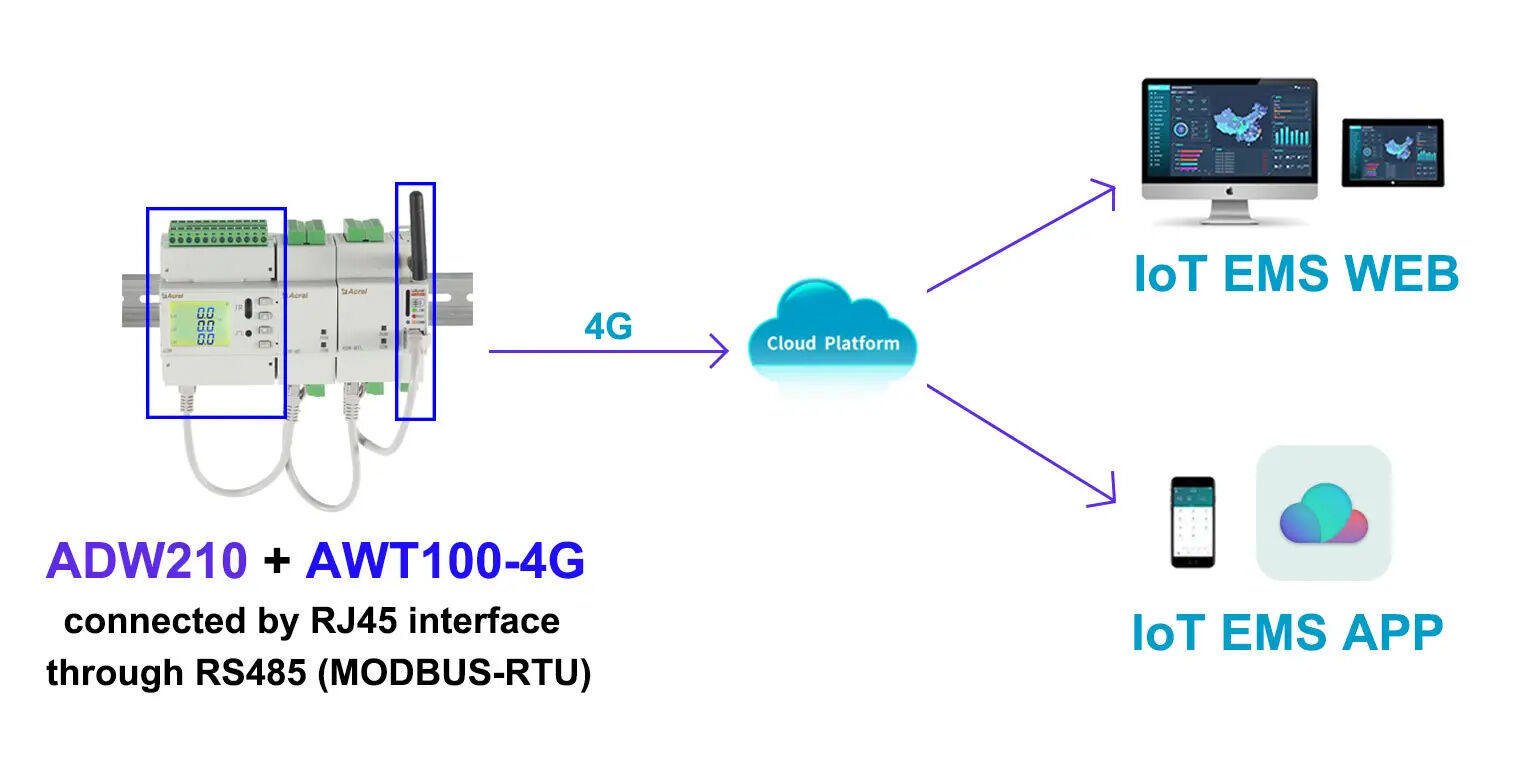

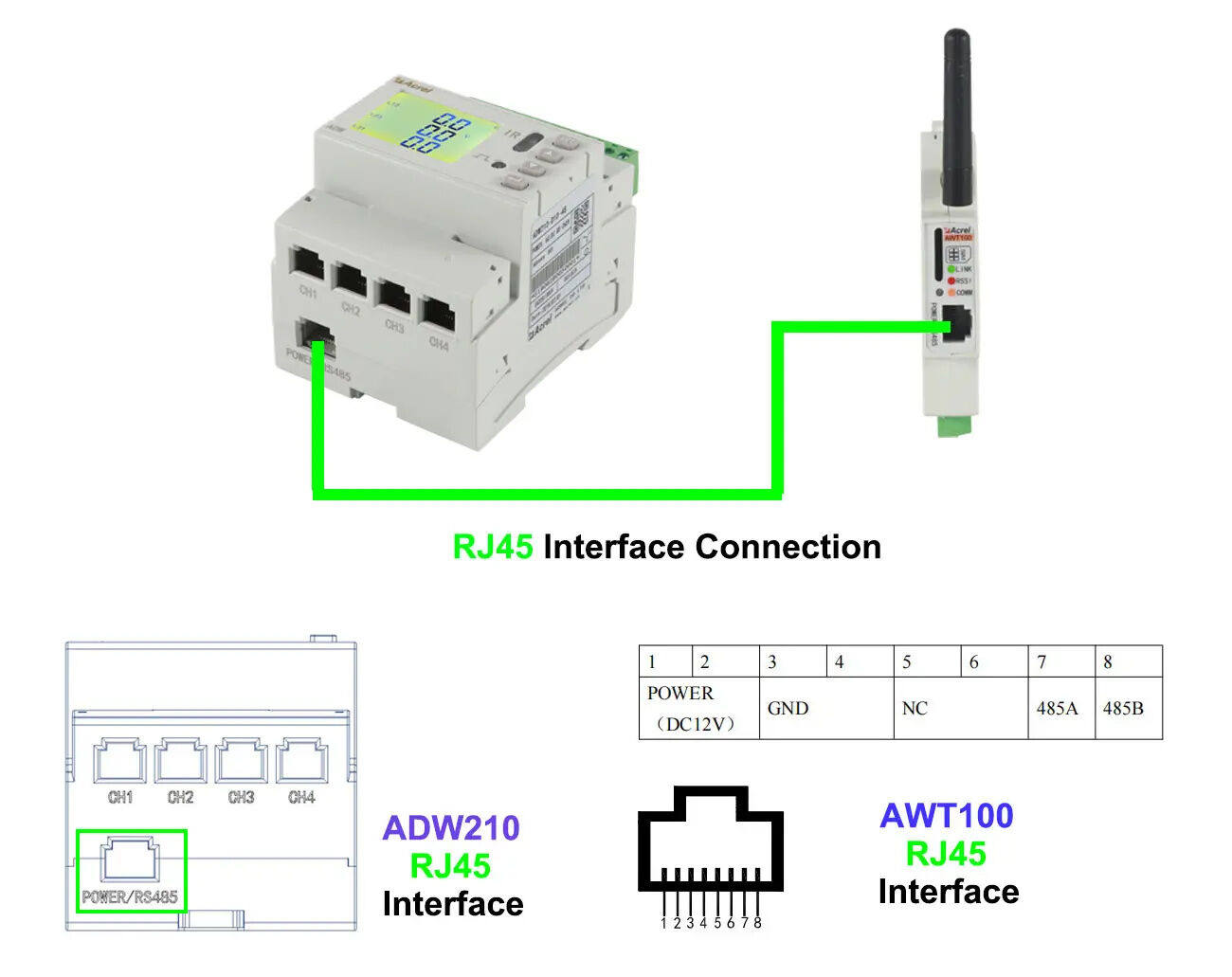

    Pengkabelan antara 1 Badan Utama ADW210 dan 1 Modul Komunikasi AWT100

    (Perhatian: Dalam hubungan antara 1 ADW210 dan 1 AWT100 melalui antarmuka RJ45, kami tidak memerlukan Catu Daya Tambahan untuk AWT100)

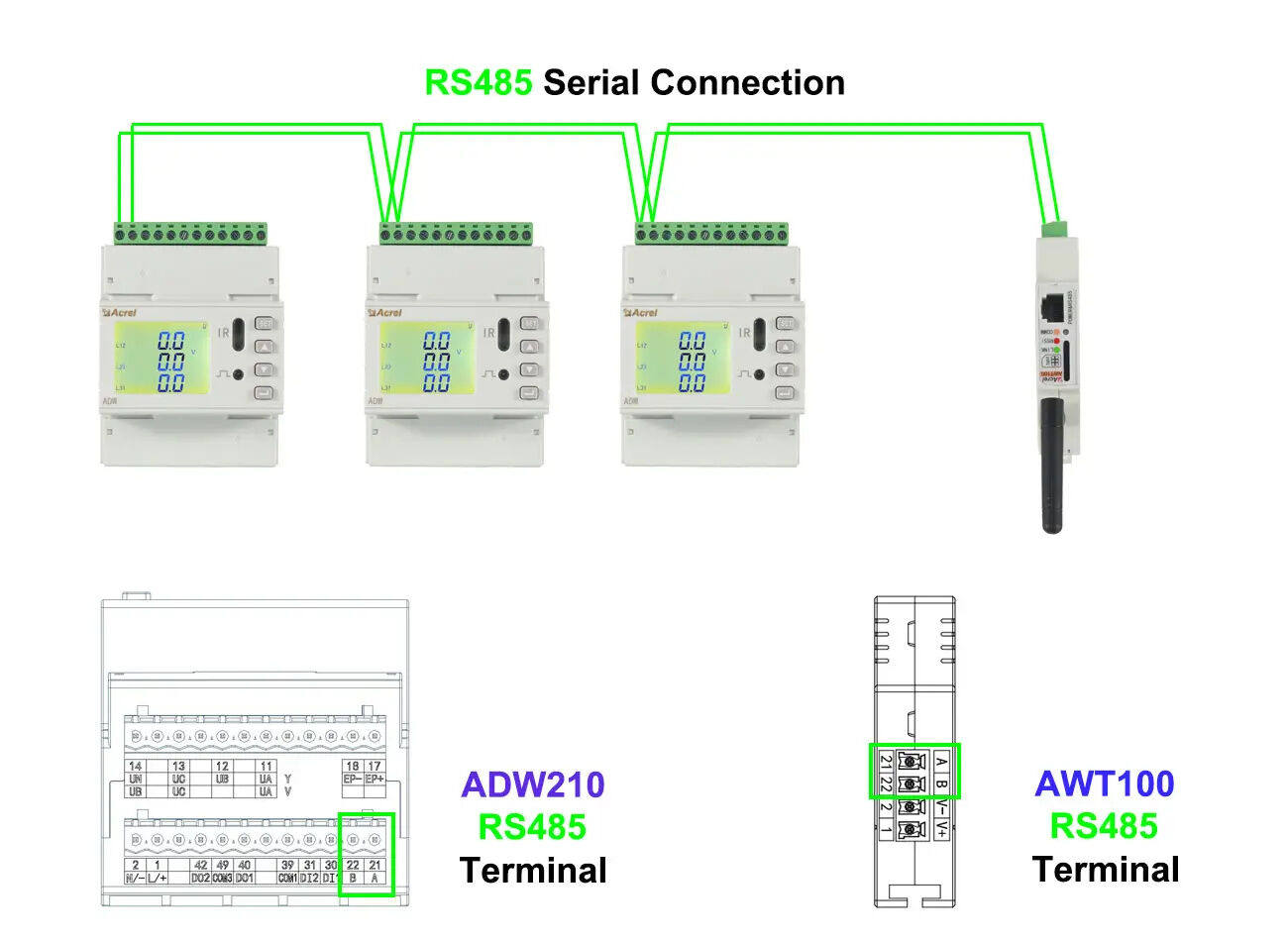

    Pengkabelan antara lebih dari 1 Badan Utama ADW210 dan 1 Modul Komunikasi AWT100

    (Perhatian: Dalam hubungan antara lebih dari 1 ADW210 dan 1 AWT100 melalui Port Serial RS485, kita memerlukan Catu Daya Tambahan DC24 atau DC12V untuk AWT100)


    Instruksi Instalasi




  • Fungsi Prototipe

    Fungsi
    Keterangan
    Energi
    Pengukuran
    kWh (positif dan negatif)
    kvarh (positif dan negatif)
    A,B,C kWh positif tiga fase
    Parameter Listrik
    U, I, P, Q, S, PF, Hz
    Harmonis
    Tegangan 2-31 dan harmonisa arus
    Komunikasi
    RS485 (MODBUS-RTU); kecepatan baud 1200 ~ 38400
    Pemrograman Kunci
    4 keypad untuk mengatur komunikasi dan parameter
    Menampilkan
    Layar LCD, 8 digit
    Alarm LED
    Tegangan lebih, arus lebih, fase gangguan
    Log Data
    kWh yang diminta maksimum dan waktu terjadinya.
    BUMN
    hingga 200 pcs, rekam status on-off DO/DI
    Keluaran pulsa
    Output pulsa optocoupler aktif dengan kolektor terbuka
    Multi-tarif/Tarif
    4 zona waktu & 12 periode waktu


    Fungsi Modul yang Diperluas

    Modul yang Diperluas
    Keterangan
    AWT100
    Komunikasi
    Modul
    4G (Modul umum global)
    2G
    LoRaWAN (868 MHz, 923MHz)
    LoRa (460~510 MHz)
    NB-IoT
    -MK
    ganti
    Modul
    12 × DI (masukan)
    Input kontak kering dengan catu daya bawaan
    4 × LAKUKAN (keluaran)
    Relay biasanya membuka keluaran kontak; peringkat AC 250V/3A, DC 30V/3A
    Sumber Daya listrik
    DC 12V konsumsi: 1W；Antarmuka RJ45
    Komunikasi
    antarmuka RJ45; MODBUS-RTU (komunikasi dengan badan utama)
    -MTC
    Suhu
    &
    Arus sisa
    Ukur
    Modul
    Pengukuran suhu
    -20℃~+100℃
    Pengukuran Arus Sisa
    10~3000 mA
    Ketepatan
    Suhu：± 2℃； Arus Sisa：1% (Kelas 1)
    Sumber Daya listrik
    DC 12V konsumsi: 1W；Antarmuka RJ45
    Komunikasi
    antarmuka RJ45; MODBUS-RTU (komunikasi dengan badan utama)


    Parameter Teknis (Prototipe/Tubuh utama)

    Parameter
    Keterangan
    Memasukkan
    Voltase
    AC 3 × 220V / 380V
    Overload: 1,2 kali nilai pengenal (terus menerus); 2 kali dinilai
    nilai / 1s
    Konsumsi daya: ≤ 0.5VA
    Saat ini
    AC 5A、100A、400A、600A; (CT tipe terbuka eksternal)
    Overload: 1,2 kali nilai pengenal (terus menerus); 10 Kali
    dari nilai pengenal / 1s
    Konsumsi daya: ≤ 0.5VA
    Frekuensi
    45～65Hz
    Ukur
    Ketepatan
    Tegangan & Arus
    Kelas 0.5
    Kekuatan aktif
    Kelas 1
    Daya Reaktif
    Kelas 2
    Frekuensi
    0,05Hz
    2 ~ harmonik ke-31
    ± 1%
    Tenaga bantu
    AC/DC 85～265V; konsumsi≤10VA;
    EMC
    Lebih baik dari kelas 3
    Keamanan
    Menahan Tegangan
    AC 2000V / 1 menit
    Resistansi Isolasi
    100MΩ
    Lingkungan
    Suhu kerja
    -20℃~+60
    Suhu Penyimpanan
    -40℃~+70℃
    Kelembaban
    95% (Tanpa kondensasi)
    Ketinggian
    2500m


    Parameter Teknis (Trafo Arus berpasangan)

    CT berpasangan
    Arus Primer
    Arus Sekunder
    Bukaan (Ukuran lubang)
    Kelas Akurasi
    AKH-0,66 / K-φ10N
    5A
    1.25mA
    10mm
    Kelas 0.5
    AKH-0,66 / K-φ16N
    100A
    20mA
    16mm
    Kelas 0.5
    AKH-0,66 / K-φ24N
    400A
    100mA
    24mm
    Kelas 0.5
    AKH-0,66 / K-φ36N
    600A
    100mA
    36mm
    Kelas 0.5
    AKH-0.66-L-45
    (untuk arus sisa)
    /
    /
    /
    Kelas 1
