ADL3000-E Tiga Fase Multi Fungsi DIN Rail Energy Meter



LOKASI:RUMAH - PRODUK - Manajemen energi - Pengukur energi rel Din

● Pengukuran: kWh 3-fase (0,5S), Daya Aktif, Daya Reaktif, Arus, Tegangan, Harmonik, dan lain-lain
● Peringkat Tegangan: 3x220/380V, 3x57.7/100V (3P4W); 3x380V, 3x100V (3P3W)
● Peringkat Saat Ini: 3x10(80)A; 3x1(6)A
● Frekuensi: 45~65Hz
● Komunikasi: RS485 (MODBUS-RTU) dan Inframerah
● Multi-tingkat: Spike, Peak, Valley dan Flat kWh
● Fungsi Ekstra : Pengukuran Suhu Kabel dan DO/DI
● Tampilan: LCD (8 digit)

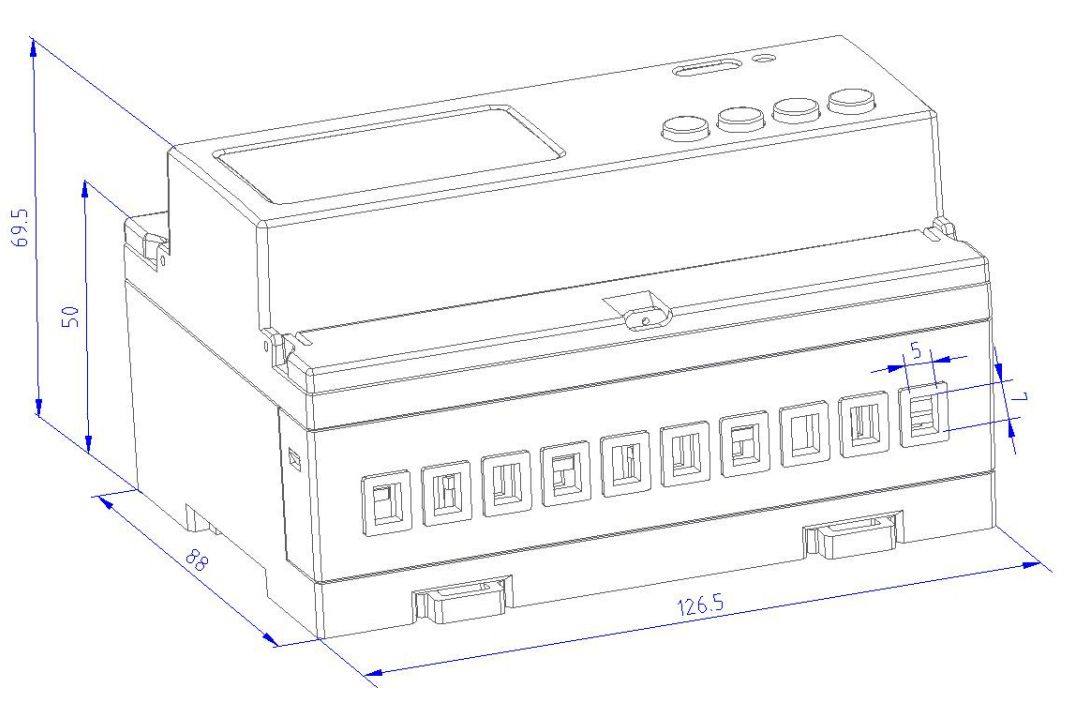

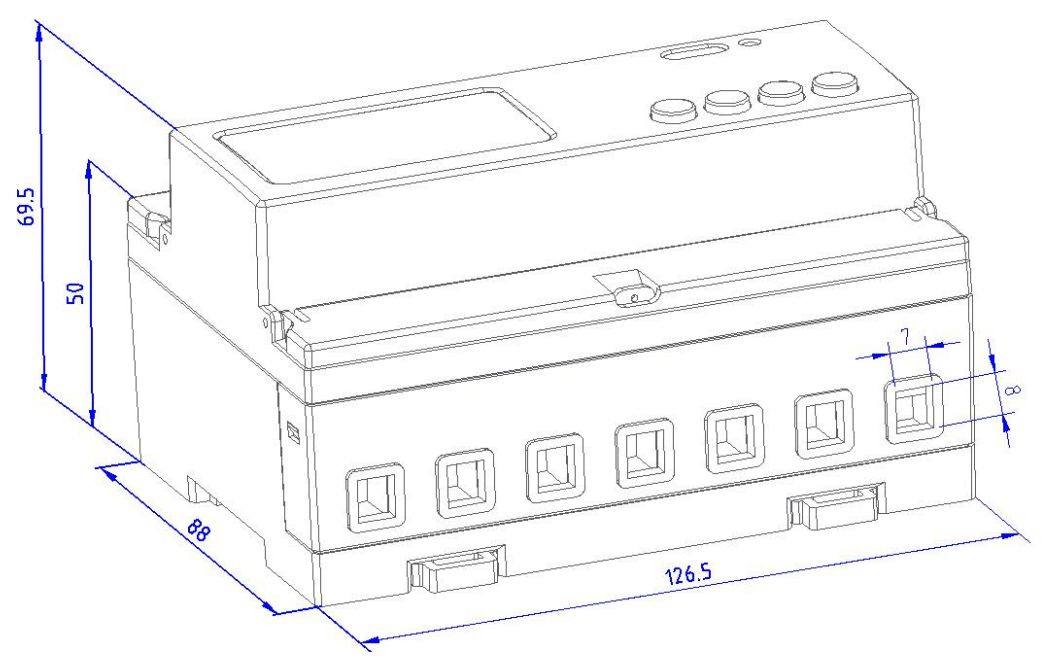

● Dimensi: 127*88*70mm (L*W*H)
● Pengkabelan: 3-fase 4kawat; 3-fase 3-kawat
● Pemasangan: Rel DIN 35mm
● Standar&Sertifikat: IEC; CE; EAC

PRODUK

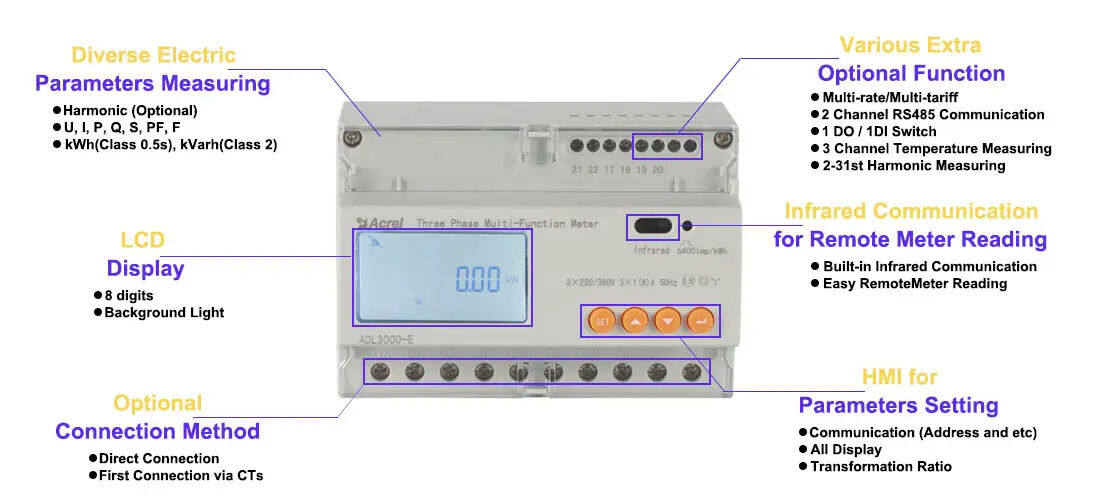

Fitur

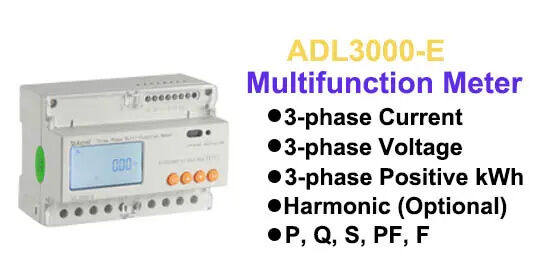

Pengukuran Parameter Listrik Beragam

● Harmonic (tegangan & arus ke-31) --- Opsional

● F (Frekuensi)

● U (Tegangan 3 fase)

● I (Arus 3-fase)

● kWh (Kilowatt-jam positif 3 fase)

● kVarh (Kilovar-jam)

● P (Daya)

● Q (Daya reaktif)

● S (Kekuatan nyata)

● PF (Faktor daya)

Tarif Multi-Tarif/Fleksibel

● 4 Zona waktu

● 4 Tarif tarif (Spike, Peak, Flat, Valley)

● 2 Daftar periode waktu

● 14 Jangka waktu per hari

● Data Dibekukan (48 bulan terakhir atau 90 hari terakhir)

● Permintaan maksimum dan waktu kemunculan

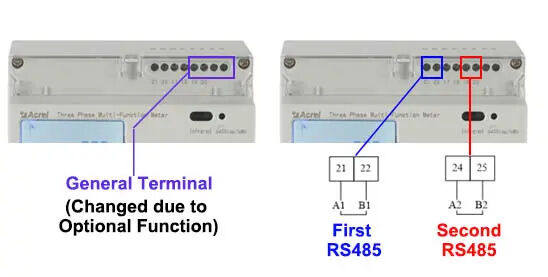

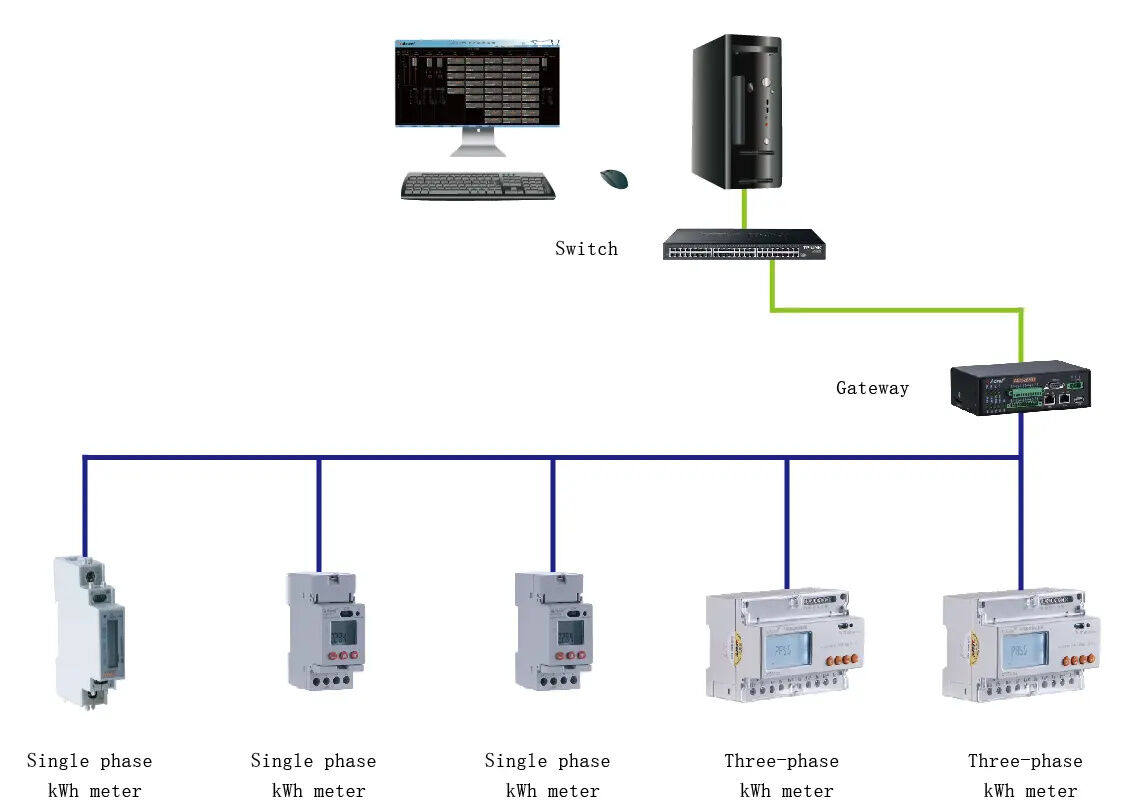

2 Saluran RS485 Komunikasi

● Protokol: MODBUS-RTU

● 1 saluran RS485 atau 2 saluran RS485 keduanya opsional

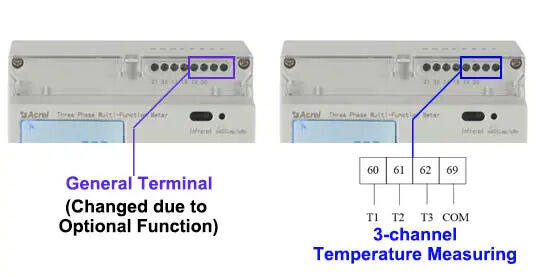

Pengukuran Suhu 3-saluran

● Termistor: Sensor suhu NTC

● Rentang Pengukuran: -40℃~+125℃

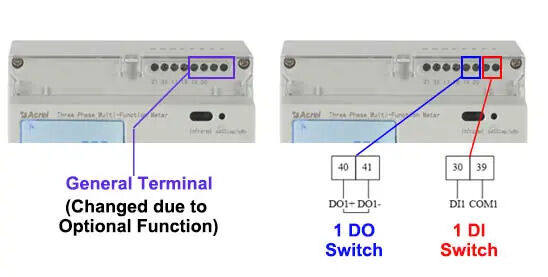

Saklar DO/DI

● 1 saluran DO

● 1 saluran DI

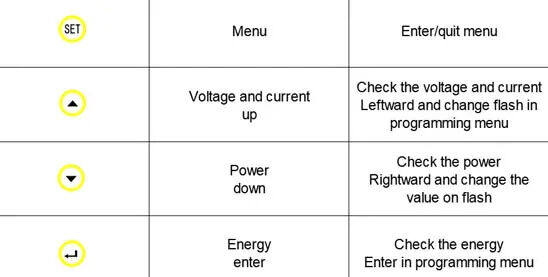

HMI untuk Pengaturan Parameter

● Kode

● Protokol

● Alamat

● Tingkat baud

● Paritas

● Semua Tampilan

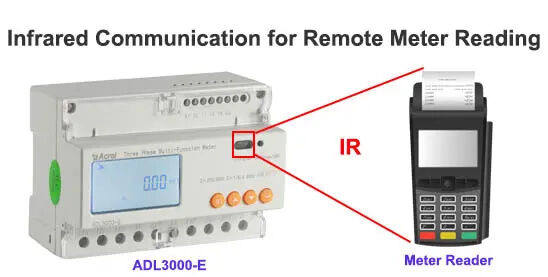

Komunikasi Inframerah untuk Pembacaan Meter Jarak Jauh

● Komunikasi inframerah internal

● Pembacaan Meteran Jarak Jauh yang Mudah

● Metode Koneksi Opsional

● Koneksi Langsung dengan Meter

● Koneksi Pertama melalui CT.

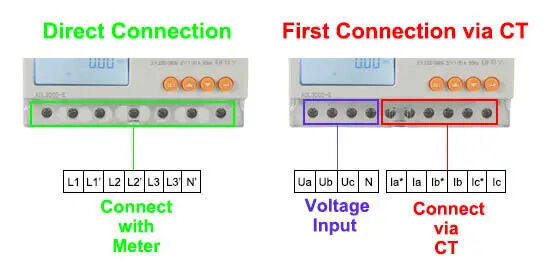

Metode Koneksi Opsional

● Koneksi Langsung dengan Meter

● Koneksi Pertama melalui CT.

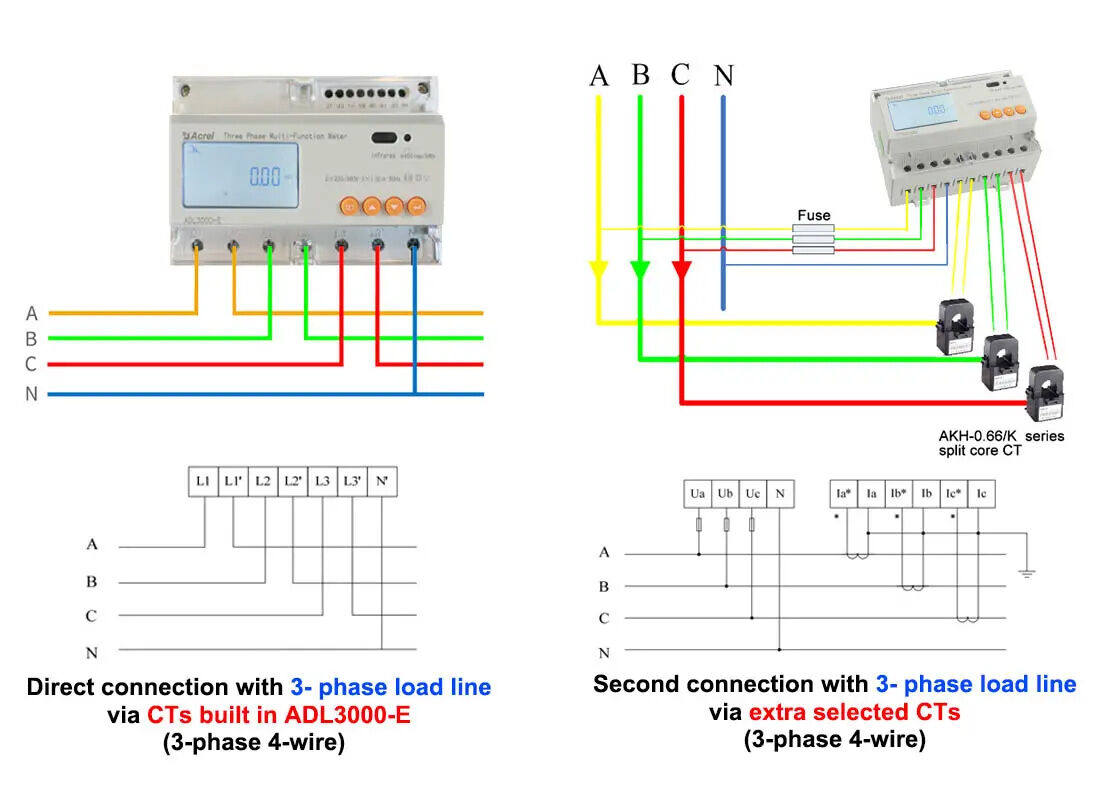

Instruksi pengkabelan

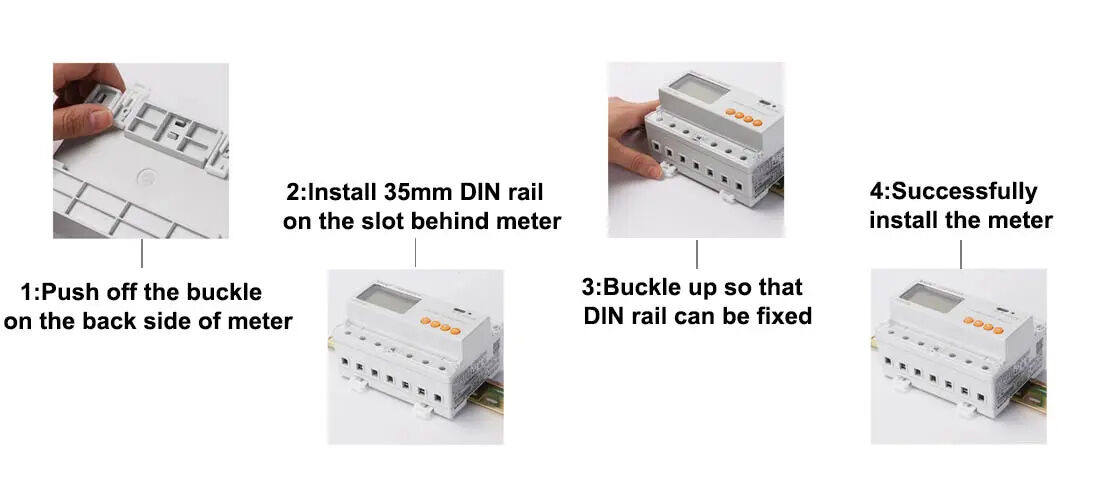

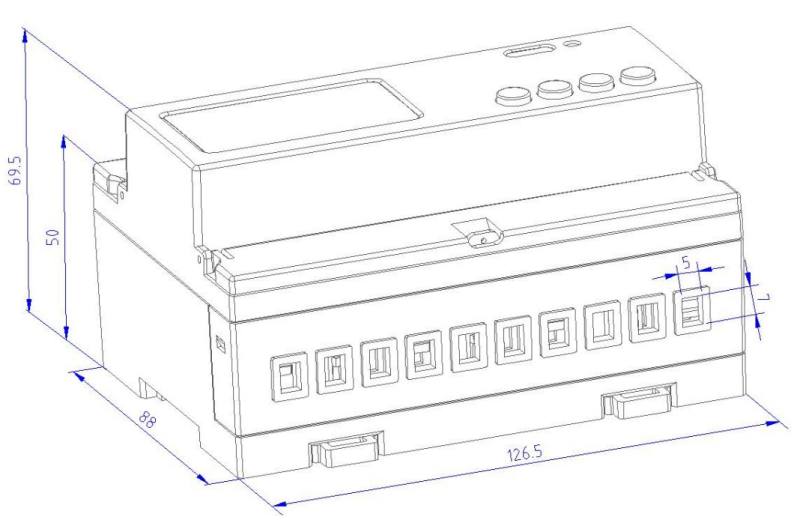

Instruksi Instalasi

1.Fungsi deskripsi

Fungsi	Deskripsi fungsi	Fungsi menyediakan
Pengukuran kWh	kWh aktif (positif dan negatif)	■
	kWh reaktif (positif dan negatif)	■
	A, B, C fase positif kWh	■
Pengukuran parameter listrik	U I P Q S PF F	■
Pengukuran parameter listrik	U I P Q S PF F	■
Pengukuran dari	2~31ST Tegangan dan harmonik arus	Catatan 1
Layar LCD	Layar LCD bagian 8 bit, lampu latar	■
Pemrograman kunci	4 kunci untuk komunikasi dan mengatur parameter	■
Keluaran pulsa	Keluaran pulsa aktif	■
	Keluaran pulsa reaktif	Catatan 2
	Keluaran pulsa jam	Catatan 2
Multi-tarif dan fungsi	Masukan sakelar aktif	Catatan 3
	Beralih keluaran	Catatan 2
	Menyesuaikan 4 zona waktu, 2 daftar interval waktu, 14 interval waktu setiap hari dan 4 tarif tarif	□
	Max menuntut kWh dan waktu terjadi	□
	Data beku pada 48 bulan terakhir, 90 hari terakhir	□
	Tanggal Waktu	□
Komunikasi	komunikasi inframerah	■
	Jalur komunikasi pertama: Antarmuka komunikasi: RS485, Protokol komunikasi: MODBUS-RTU	□
	Jalur komunikasi kedua: Antarmuka komunikasi: RS485, Protokol komunikasi: MODBUS-RTU	Catatan 3
Pengukuran suhu	Mendukung 3 pengeluaran suhu NTC	Catatan 4

“■” berarti standar, “□” berarti opsional.

2. Parameter teknis

Spesifikasi		3 fase 3 kabel, 3 fase 4 kabel
Voltase	Tegangan referensi	3×100V、 3×380V、3×57.7/100V、 3×220/380V
	Konsumsi	<10VA (fase tunggal)
	impedansi	>2MΩ
	Kelas akurasi	Kesalahan ± 0,2%
Saat ini	Arus masukan	3×1(6)A (koneksi kedua dengan saluran beban 3 fase melalui CT tambahan yang dipilih) 3×10(80)A (koneksi langsung dengan saluran beban 3-fase melalui CT bawaan ADL3000-E)
	Konsumsi	<1VA (Arus pengenal fase tunggal)
	Kelas akurasi	Kesalahan ± 0,2%
Kekuatan		Aktif, reaktif, daya semu, kesalahan ± 0,5℅
Frekuensi		45～65Hz， Kesalahan ± 0,2%
Suhu		-40℃～99℃
Energi		Energi aktif (Kelas akurasi: 0,5, 1), energi reaktif (Kelas akurasi 2)
Jam		0,5 dtk / d
Keluaran pulsa energi		1 output optocoupler aktif, 1 output optocoupler reaktif
Beralih keluaran		1 Beralih keluaran
Beralih masukan		1 masukan optocoupler
lebar pulsa		80±20ms
Konstanta nadi		6400imp/kWh,400imp/kWh(Sesuai dengan arus dasar)
Antarmuka dan komunikasi		RS485 Modbus RTU
Rentang alamat komunikasi		Modbus RTU: 1 ~ 247
Tingkat baud		1200bps~19200bps
Suhu relatif		-25℃~+55
Kelembaban relatif		95℅ (Tanpa kondensasi)

terhubung melalui CT

koneksi langsung
