Alarm Dan Perangkat Tampilan Sistem Isolasi Medis AID150
● Pemantauan Jarak Jauh
● Indikator LED
● Antarmuka HMI untuk Pengaturan Parameter & Bisukan Alarm jarak jauh
● IEC60364-7-710:2016; IEC 61557-8-2007; EMC

PRODUK

  • Fitur

    Pemantauan Jarak Jauh


    (Duplikat data monitor Isolasi Seri AIM)


    ● Kesalahan Isolasi


    ● Alarm


    ● Pesan Pengoperasian


    ● Melalui RS485 (MODBUS-RTU)



    Lampu indikator


    ● Status perangkat aktif


    ● Kesalahan Isolasi


    ● Kelebihan beban


    ● Suhu berlebih



    Antarmuka HMI untuk Pengaturan Parameter jarak jauh & Bisukan Alarm


    ● Atur Waktu Respons Pemantauan Isolasi


    ● Bisukan Alarm Terdengar

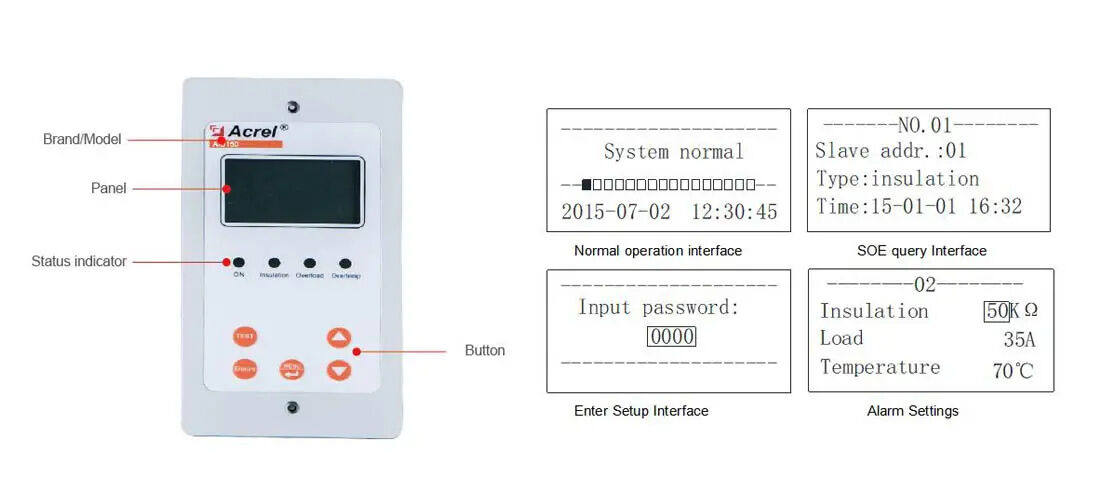

    Tampilan Sampel



    Instruksi pengkabelan



    Koneksi Khas






  • Parameter/Model
    		AID10AID120AID150
    Tenaga bantuVoltaseDC 24V
    Konsumsi daya<0.6W
    Rentang pengukuran resistansi isolasi—0—999kΩ—
    Rentang nilai alarm isolasi
    		50—999kΩ
    Tampilan tingkat beban transformator—Tampilan persentase—
    Muat pengaturan alarm saat ini14A、18A、22A、28A、35A、45A
    Kisaran nilai alarm suhu0~+200℃
    AlarmAlarm terdengar dan terlihat
    Jenis AlarmKesalahan isolasi, kelebihan beban, suhu berlebih, kegagalan peralatan
    KomunikasiAntarmuka RS485, protokol MODBUS-RTU
    Metode tampilan—Display LED128*32 LCD

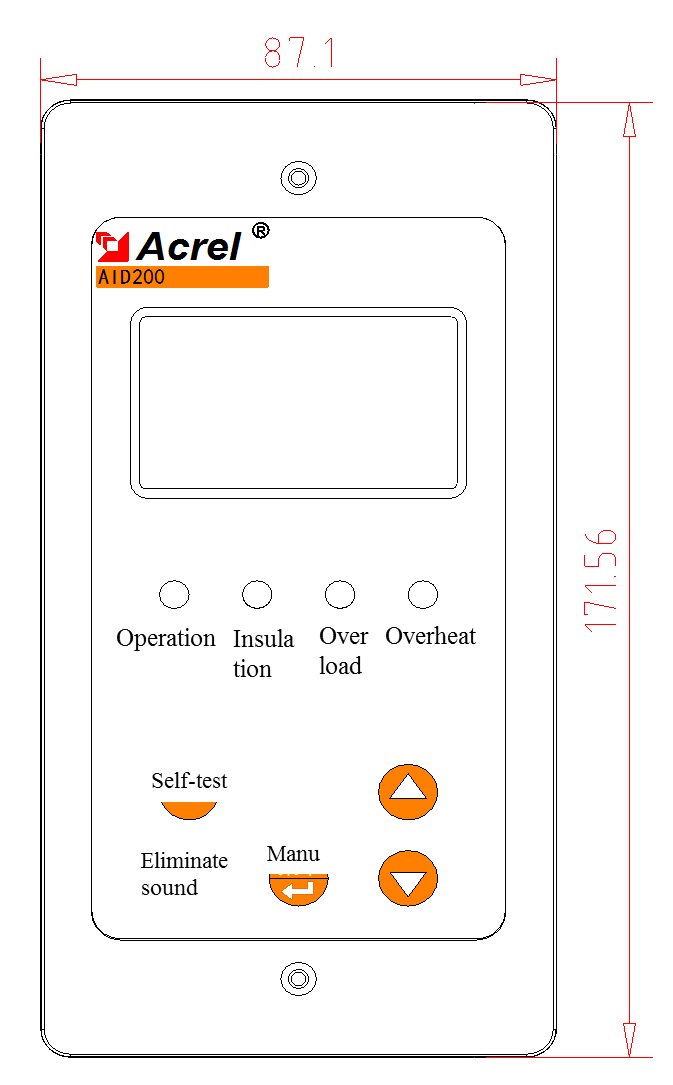

  • Dimensi eksternal alarm terpusat dan instrumen tampilan AID200 (unit: mm)

    Tampak depan Tampak samping Ukuran lubang
