Kabinet Distribusi Daya Isolasi Medis GGF
● Cocok untuk Sistem Distribusi Daya di Lokasi Medis Grup 2
● Menggunakan Pelat Baja Canai Dingin Q235A
● Kipas Pendingin
● Berbagai jenis pemasangan
● Tingkat Perlindungan IP31
● IEC60364-7-710 :2016; IEC 61439-2:2011

PRODUK

  • Fitur

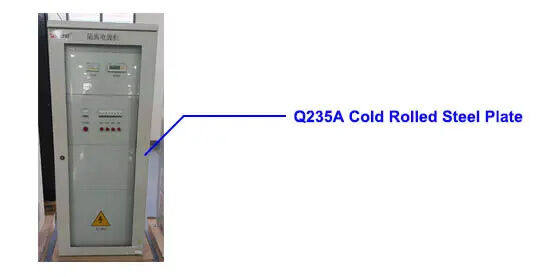

    Menggunakan Plat Baja Gulung Dingin Q235A


    ● Kelas A


    ● Di atas +40℃



    Kipas pendingin


    ● Jenis Louver


    ● Tingkat Kebisingan Rendah



    Berbagai Jenis Instalasi


    ● Tertanam di Dinding


    ● Dipasang di Lantai


    ● Terpisah Dipasang



    Tampilan Sampel



    Instruksi pengkabelan




    Koneksi Khas


  • Konfigurasi/Model
    		GGF-O6XGGF-O8XGGF-O6XLGGF-O8XLKomentar
    Transformator IsolasiAITR6300AITR8000AITR6300AITR8000
    Perangkat pengalih daya gandaKonfigurasi Opsional
    Monitor isolasiAIM-M100（AIM-M10AIM-M200sistem TI
    Generator sinyal uji—ASG150
    Pencari kesalahan isolasi—AIL150-8
    catu daya DCACLP10-24HDR-60-24
    Transformator saat iniAKH-0.66 40I 75/5 AKH-0.66P26
    PemecahiC60LMA 40A/2P、iC60LMA 16A/2P、iC60LMA 20A/2P
    Alarm dan instrumen tampilan
    AID120（AIM-M100）/AID10（AIM-M10）
    (dipasang di sebelah panel intelijen)
    AID150
    (dipasang di sebelah panel intelijen)
    Sirkuit pengumpan8 × AC220Vsistem TN
    1 ×AC380V、8 × AC220V
    pelindung lonjakanPR20 20KA 3P+N
    Pengukur MultifungsiDTSF1352
    Perangkat pelindung yang dioperasikan arus sisaArus operasi 30mA Tipe A）



    Parameter teknikGGF-IXGGGF-IXQGGF-IXFGGF-OXGGGF-OXQGGF-OXF
    Nilai tegangan220V AC380V/220V AC
    Kapasitas yang ternilai3.15/5/6.3/8/10kVA—3.15/5/6.3/8/10—
    Frekuensi yang dinilai50/60Hz
    Sirkuit distribusiSistem TI: 4 atau 5 AC220V (dapat disesuaikan)Sistem IT: 8 AC220V (dapat disesuaikan)
    —Sistem TN－S：1 AC380V，8 AC220V
    Tingkat perlindunganIP31IP34DIP31IP34D
    InstalasiBerdiri di lantaiTertanamBerdiri di lantaiTertanam
    Inlet dan OutletBawah
    Baik bawah maupun atas
    memiliki jalur akses
    Inlet Bawah dan
    Outlet Bawah
    Baik bawah maupun atas
    memiliki jalur akses
    KomunikasiAntarmuka RS485, protokol Modbus-RTU
