Pencari Kesalahan Isolasi Medis AIL100-4/-8
● Lokasi Gangguan Isolasi untuk Sistem Tenaga IT
● Jumlah Saluran Lokasi yang Dapat Dipilih
● Indikator LED
● Komunikasi bus CAN
● IEC 61557-9-2007

PRODUK

  • Fitur


    Lokasi Kesalahan Isolasi untuk Sistem Tenaga IT


    ● Lokasi Saat Ini: <1mA


    ● Tegangan Lokasi: <25V

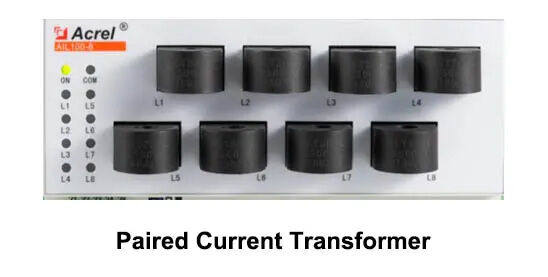

    Jumlah Saluran Lokasi yang Dapat Dipilih


    ● AIL100-4&AIL150-4 (4 saluran)


    ● AIL100-8&AIL150-8 (8 saluran)

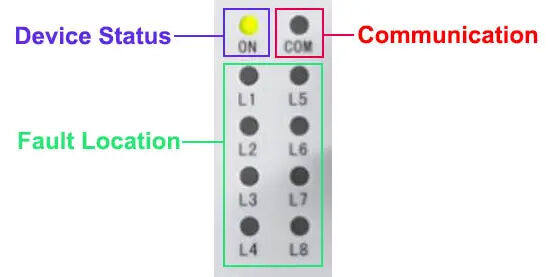

    Lampu indikator


    ● Lokasi Kesalahan (L1~L8 untuk saluran1~8)


    ● On-off (status koneksi perangkat)


    ● Komunikasi

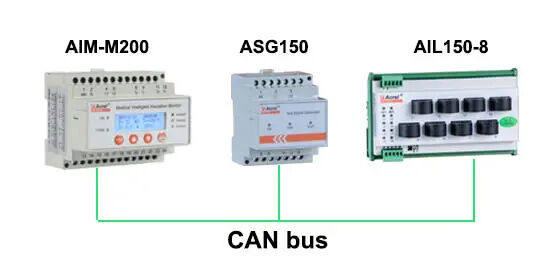

    BISA bus komunikasi


    ● Protokol yang Disesuaikan


    ● Mendukung Banyak Master



    Instruksi pengkabelan



    Koneksi Khas



  • Parameter
    		Nilai
    AIL150-4AIL150-8
    Tenaga bantuVoltaseDC24V (± 25%)
    Konsumsi daya2VA
    Sistem yang dipantauNilai tegangan0 ~ 242V AC
    Frekuensi45 ~ 60Hz
    Sinyal lokasiTegangan lokasi<25V
    Lokasi saat ini<1mA
    Lokasi kesalahanJumlah maksimum loop48
    Waktu merespon<2s
    KomunikasiBisBISA
    ProtokolProtokol khusus

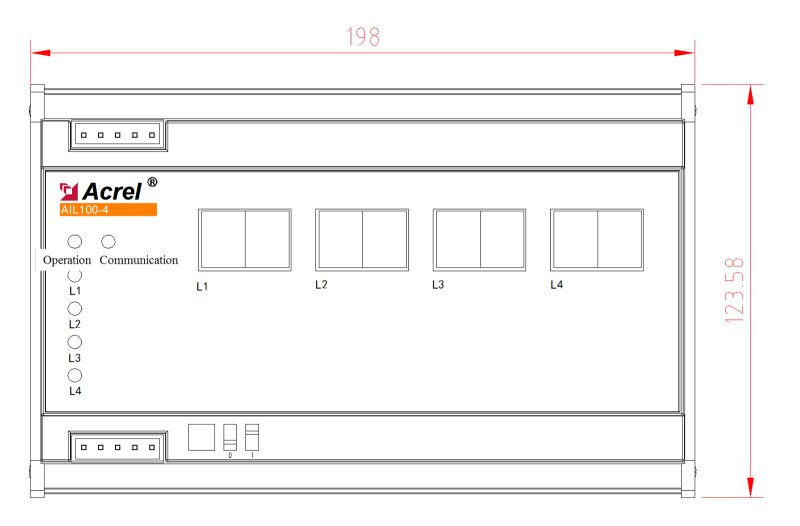

  • Dimensi eksternal pencari kesalahan isolasi AIL100-4/AIL100-8 (satuan: mm)

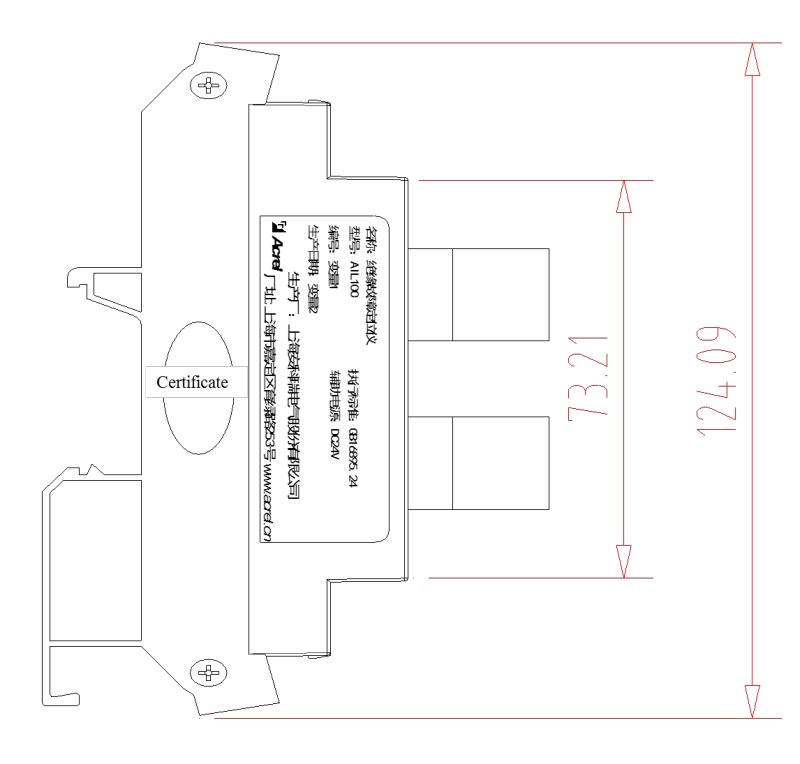

    Tampak depan Tampak samping

    Catatan: AIL100-4 dan AIL100-8 kedua jenis ini menggunakan cangkang produk yang sama, sehingga dimensi eksternalnya persis sama.
