Transformator Isolasi Medis AITR
● Transformator Isolasi untuk Sistem Tenaga IT Rumah Sakit
● Perawatan Isolasi Ganda
● Lapisan Pelindung Elektrostatik
● Sensor Suhu PT100 Tertanam di Belitan
● CE; IEC 61558-1:2009; IEC 61558-2-15:2011; IEC60364-7-710:2016

PRODUK

  • Fitur

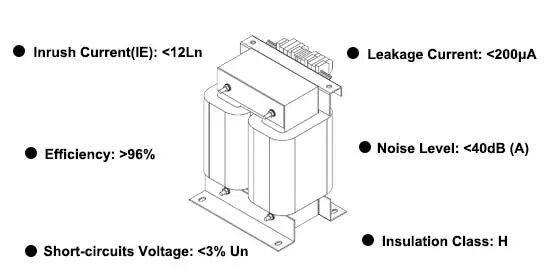

    Transformator Isolasi untuk Sistem Tenaga IT Rumah Sakit


    ● Arus Masuk (IE): <12Ln


    ● Tegangan hubung singkat: <3% Un


    ● Tingkat Kebisingan: <40dB (A)


    ● Efisiensi: >96%



    Perawatan Isolasi Ganda


    ● Arus Kebocoran: <200μA


    ● Kelas Isolasi: H

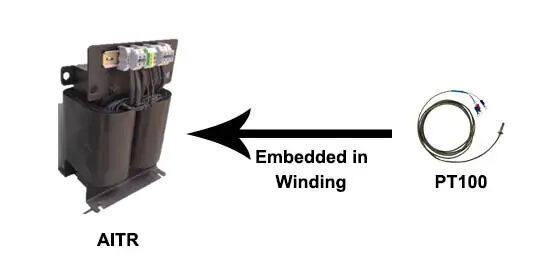

    Sensor Suhu PT100 Tertanam di Winding


    ● Termistor: PT100


    ● Rentang Pengukuran Suhu: -50℃~+200℃

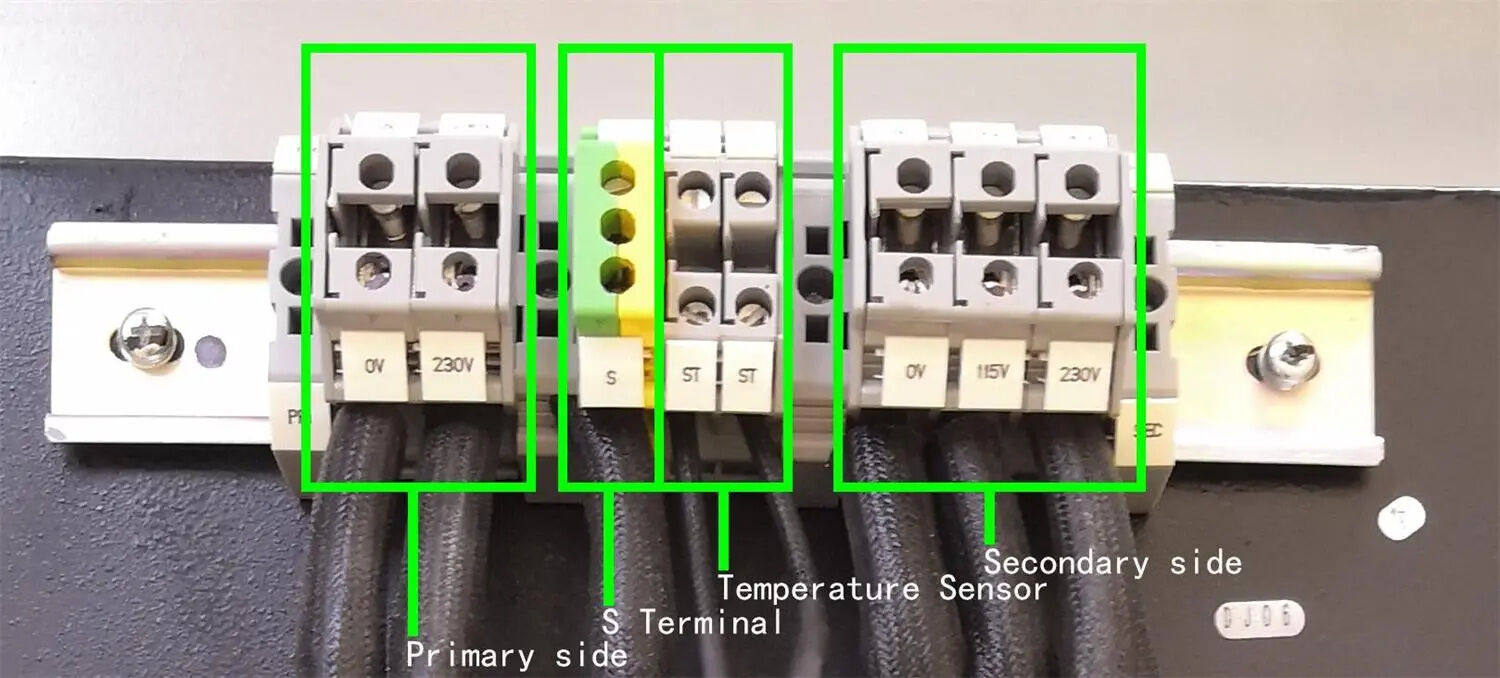

    Instruksi pengkabelan




    Aplikasi Khas


  • Kapasitas yang ternilai
    		3.15kVA / 5kVA / 6.3kVA / 8kVA / 10kVA
    Frekuensi50/60Hz
    Nilai tegangan input230V
    tegangan keluaran230V/115V
    Arus masuk saat ini<12In
    Kebocoran arus<200uA
    Tegangan keluaran tanpa beban<235V
    Arus keluaran tanpa beban<3% Dalam
    Tegangan hubung singkat<3% A
    Efisiensi>96%
    Suhu lingkungan maksimum<40
    Kenaikan suhu tanpa beban<33℃
    Kenaikan suhu beban penuh<76℃
    Menahan tegangan4200V/Min
    Kelas IsolasiH
    Tingkat kebisingan<40dB (A)

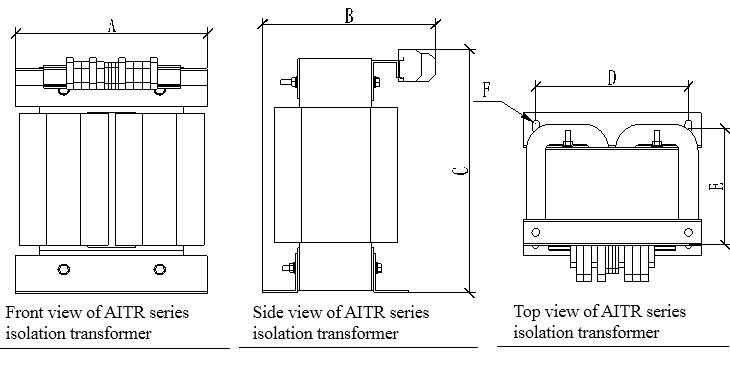

  • Dimensi eksternal transformator isolasi medis seri AITR (unit: mm)

    20200708164557994.png@!w1600

    Dimensi eksternal transformator isolasi medis seri AITR



    Tabel 9 Dimensi Eksternal Transformator Isolasi Medis Seri AITR

    JenisKapasitas (VA)A(mm)B(mm)C(mm)D(mm)E(mm)F(mm)Berat total (kg) (mm) (mm) (kg)
    AITR10000100002802754272401901192
    AITR800080002802654272401901190
    AITR630063002802554272401751175
    AITR500050002802554272401751173
    AITR315031502802254272401751153
