PRODUK
- 1. Ikhtisar
Seri ASL100-Sx / 16 dari driver switch (selanjutnya disebut driver) adalah modul kontrol output Acre-bus. Produk ini memenuhi aturan Q31 / 0114000129C032-2017 ASL100 Intelligent Lighting Control System. Bus komunikasi KNX Eropa diadopsi untuk mencapai kontrol pencahayaan cerdas gedung-gedung besar dan bangunan umum. Teknologi mikrokomputer chip tunggal terbaru diadopsi oleh modul. Dengan demikian, modul merupakan modul kontrol cerdas dengan stabilitas dan keandalan tinggi, seperti panel pintar dan node kering yang mencapai kecerdasan kontrol pencahayaan. Pengemudi mengontrol hidup dan mati sirkuit tegangan tinggi dengan bus komunikasi. Tegangan 30V DC digunakan untuk catu daya modul di ujung komunikasi dan digunakan untuk komunikasi sistem. Relai mengontrol hidup dan mati listrik oleh relai di ujung keluaran. Modul ini berlaku untuk beban resistansi, induktansi dan kapasitas.
2. Spesifikasi dan model
- 3. Parameter teknis
Fitur catu daya Pengumpan bus KNX DC21… 30V Arus catu daya <12mA Konsumsi daya <360mW Arus beban <16A Koneksi eksternal KNX-TP1 Gunakan kabel twisted-pair yang sesuai dengan standar KNX Terminal kabel di ujung beban Mengakhiri dengan torsi 0,5nm ～ 0,6nm Operasi dan antarmuka tampilan Kunci pemrograman dan indikator yang relevan Indikator LED berwarna merah saat menunggu pemrograman dan hijau selama dan setelah pemrograman. Kisaran suhu Suhu Operasional -5 ℃ ～ + 45 ℃ Suhu penyimpanan -25 ℃ ～ + 55 ℃ Suhu transportasi -30 ℃ ～ + 70 ℃ Dimensi (mm) ASL100-S4 / 16 72x90x62 ASL100-S8 / 16 144x90x62 ASL100-S12 / 16 216x90x62 Persyaratan lingkungan Kelembaban udara maksimal 95% Instalasi Pemasangan track standar 35mm Instalasi - 4. Konfigurasi

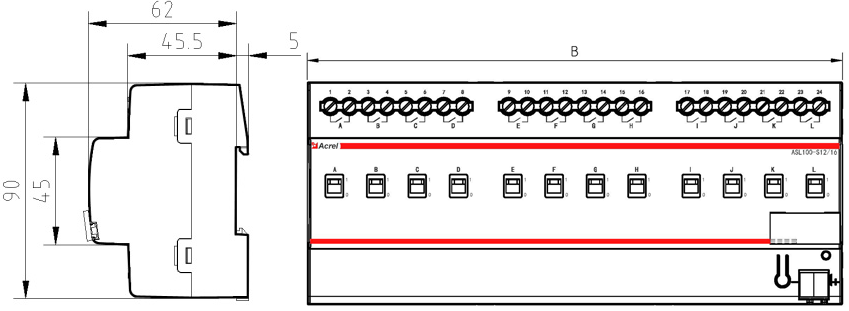

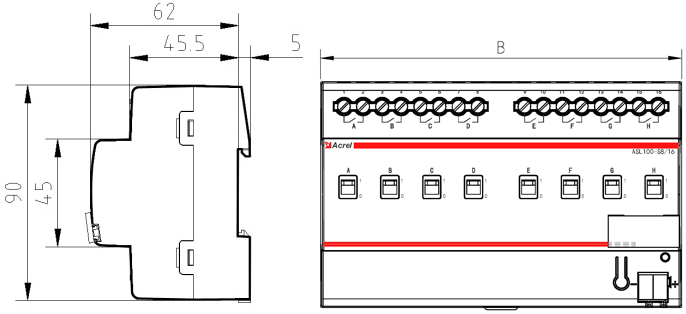

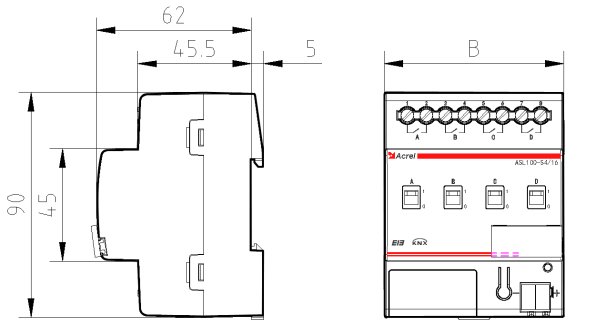

model Panjang [B] ASL100-S4 / 16 72mm ASL100-S8 / 16 144mm ASL100-S12 / 16 216 mm
