AWT100-LoRaHW IoT Smart LoRa LoRaWAN Gateway
● Mode LoRa: Mode Terminal&Mode Relai
● Hulu (Mode Terminal): RS485 (MODBUS-RTU)
● Hilir (Mode Terminal): LoRa (MODBUS-RTU)
● Hulu (Mode Relai): LoRa (MODBUS-RTU)
● Hilir (Mode Relai): RS485 (MODBUS-RTU){7777777}● Catu Daya: 24Vdc (default); 85~265Vac/Vdc (melalui Modul AWT100-POW)
● Standar&Sertifikat: CE-RED; IEC; EMC; LVD

PRODUK

  • Ikhtisar Produk

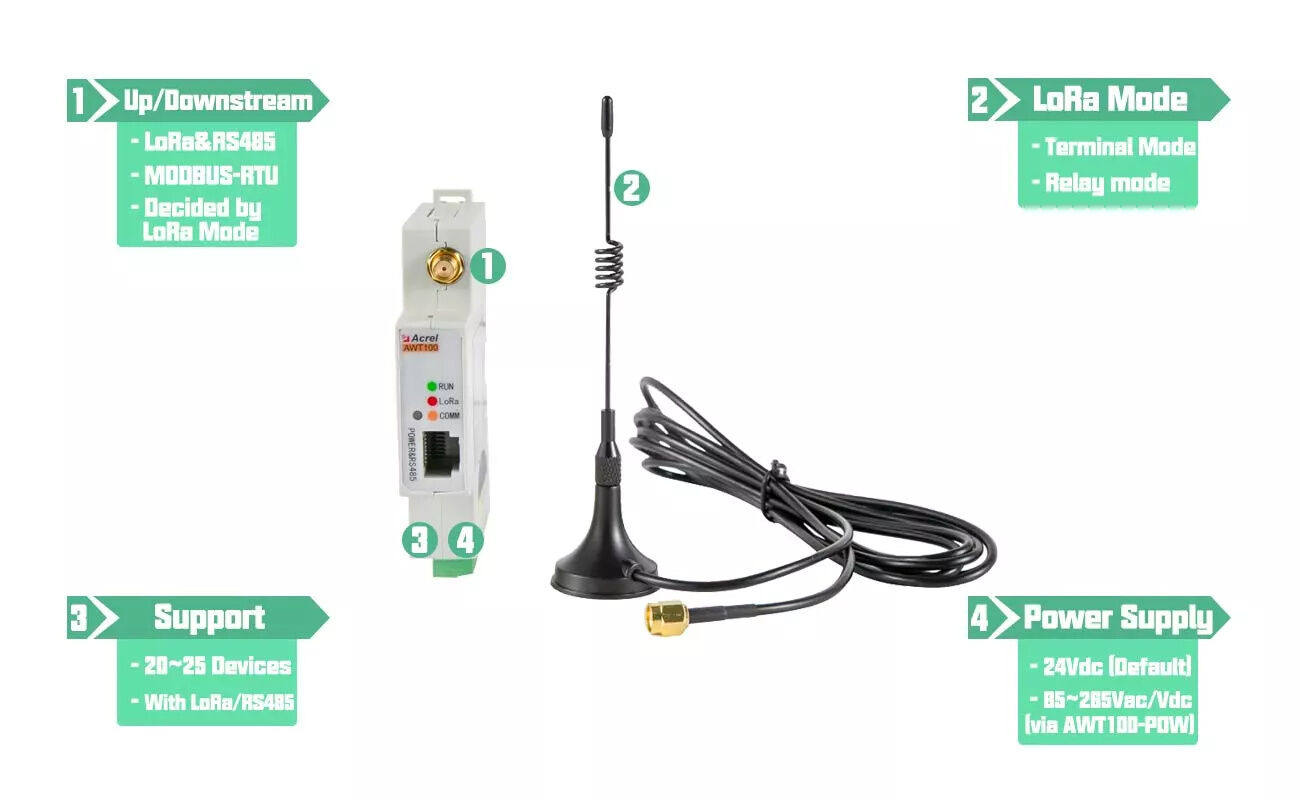

    Fitur utama

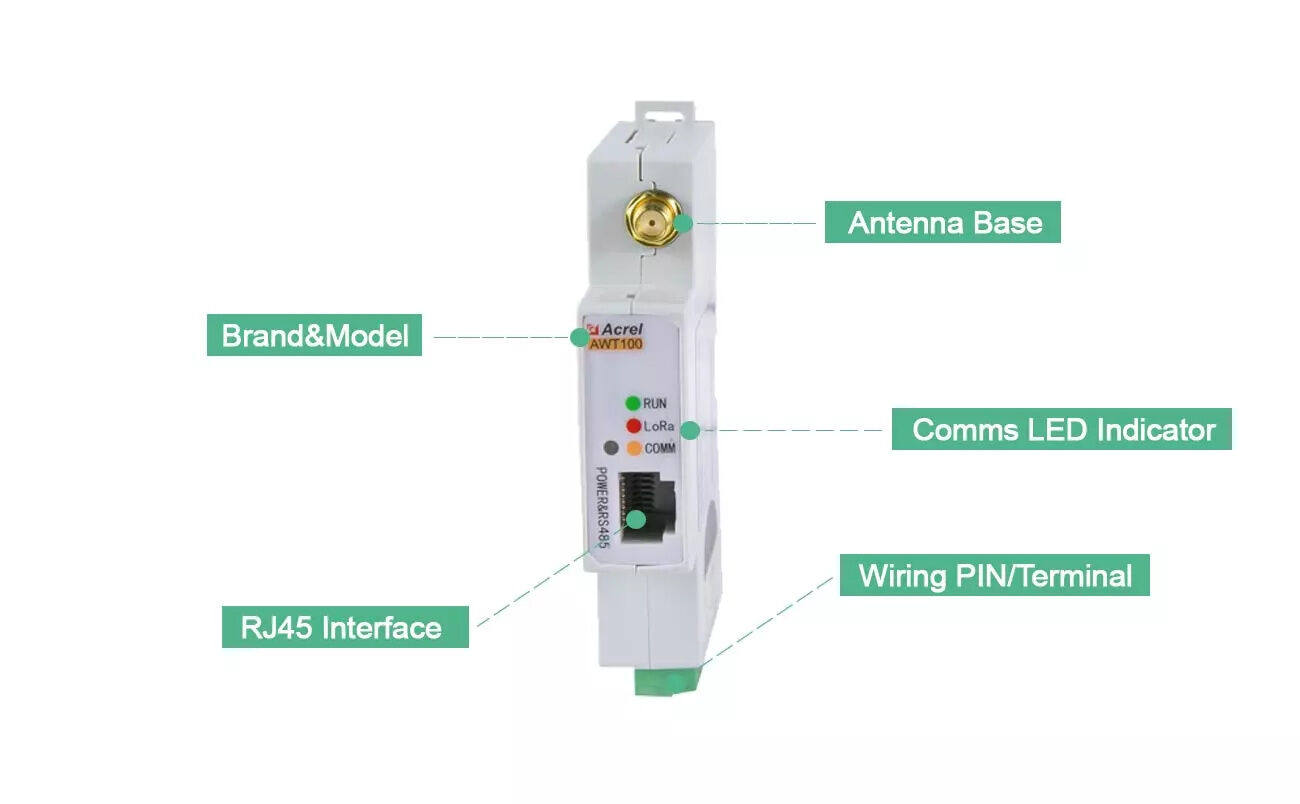

    Ikhtisar Panel

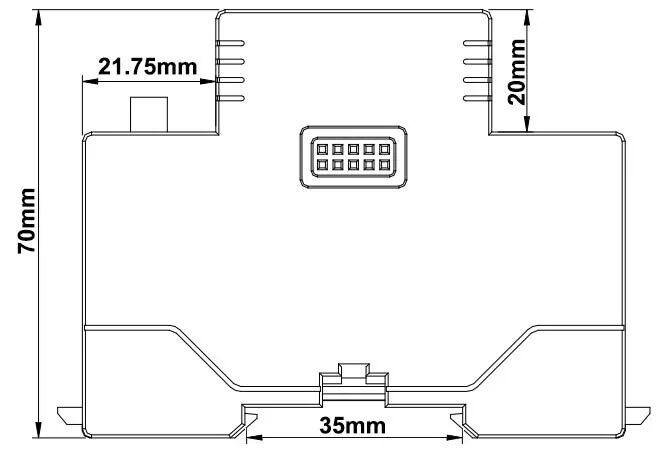

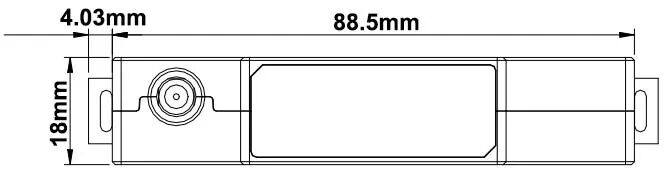

    Dimensi










    Tampak depanTampilan samping


    Instruksi Pengkabelan

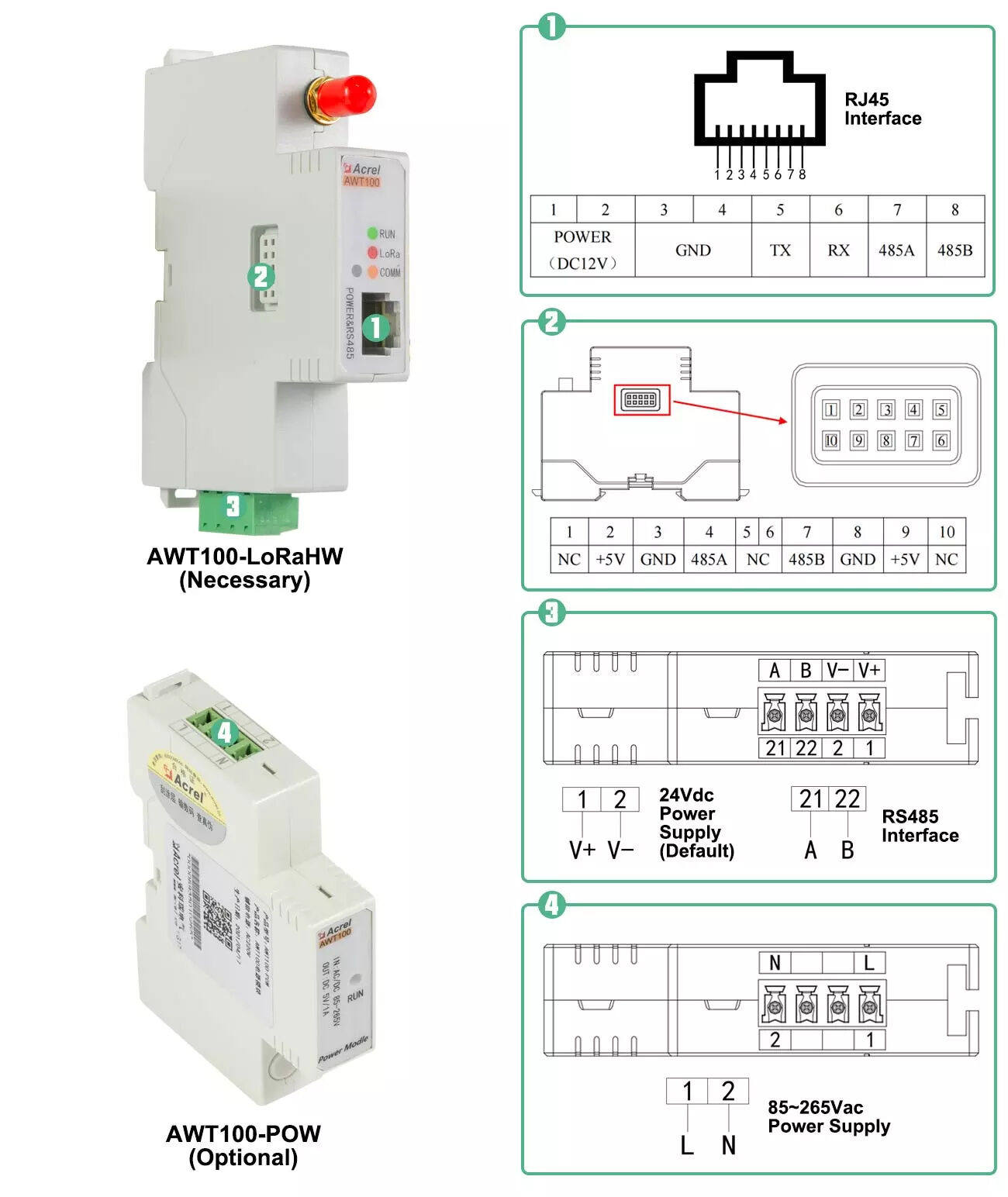

    Ikhtisar PIN


    Ikhtisar PIN/Terminal Gateway AWT100-LoRaHW dan Modul Daya AWT100-POW


    Diagram pengkabelan

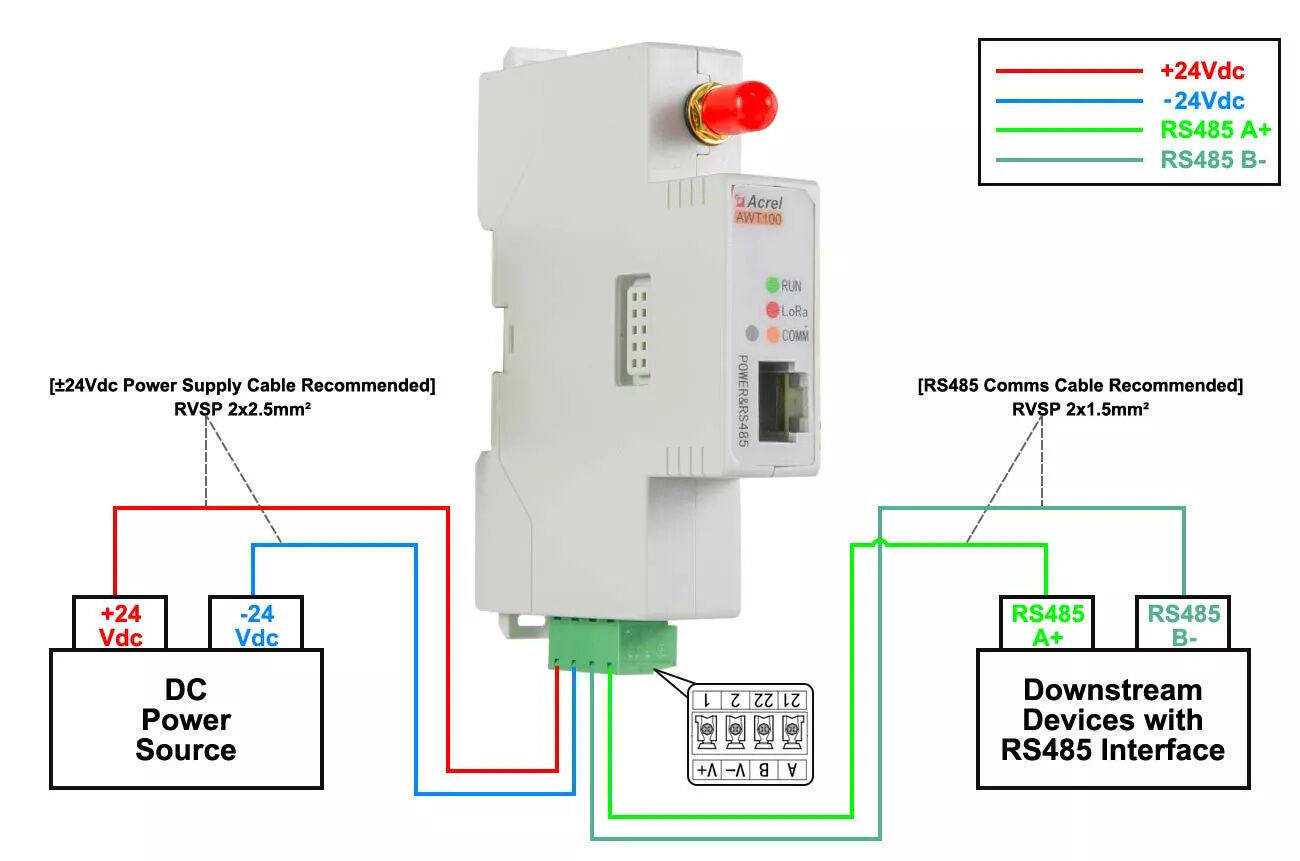

    Diagram Pengkabelan AWT100-LoRaHW (Catu Daya 24Vdc melalui Konfigurasi default)

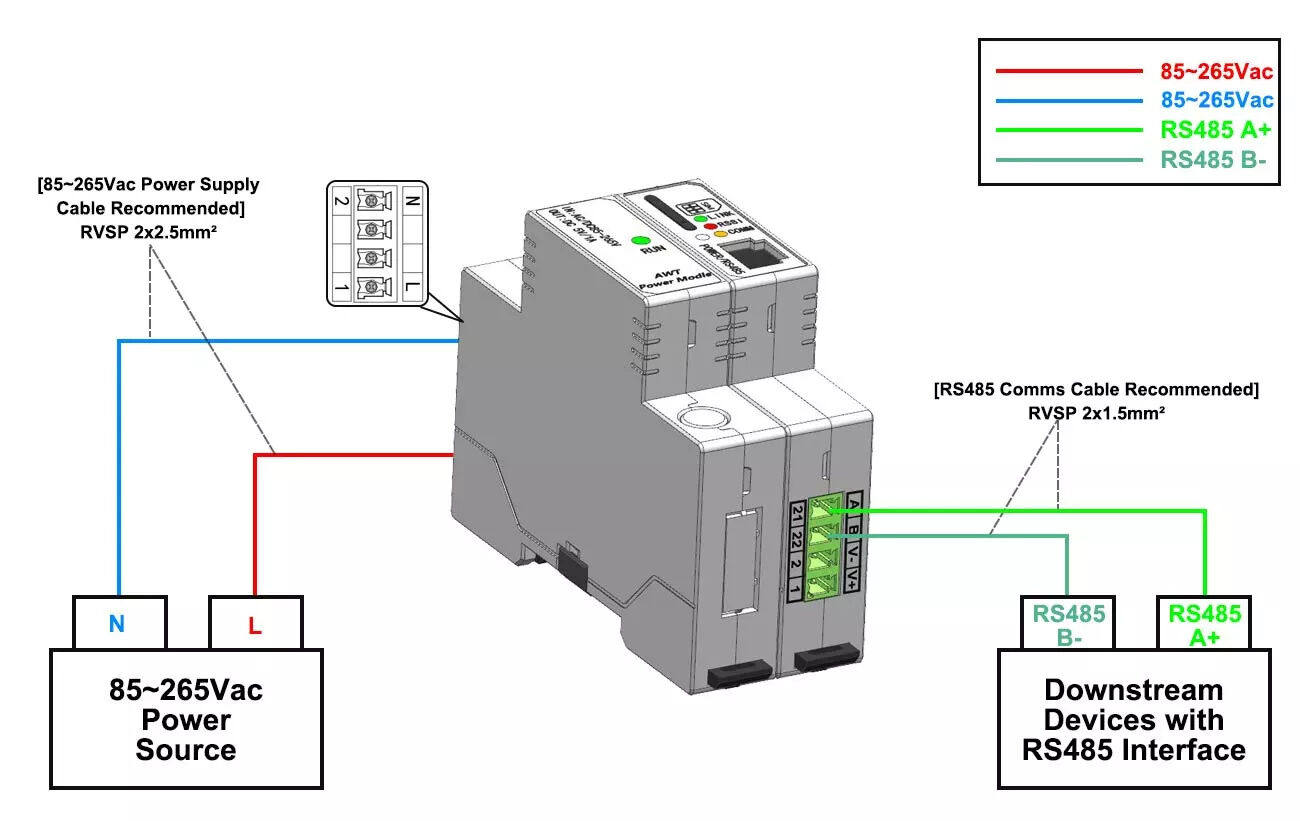

    Wiring Diagram AWT100-LoRaHW (Catu Daya 85~265Vac melalui Modul Daya AWT100-POW)

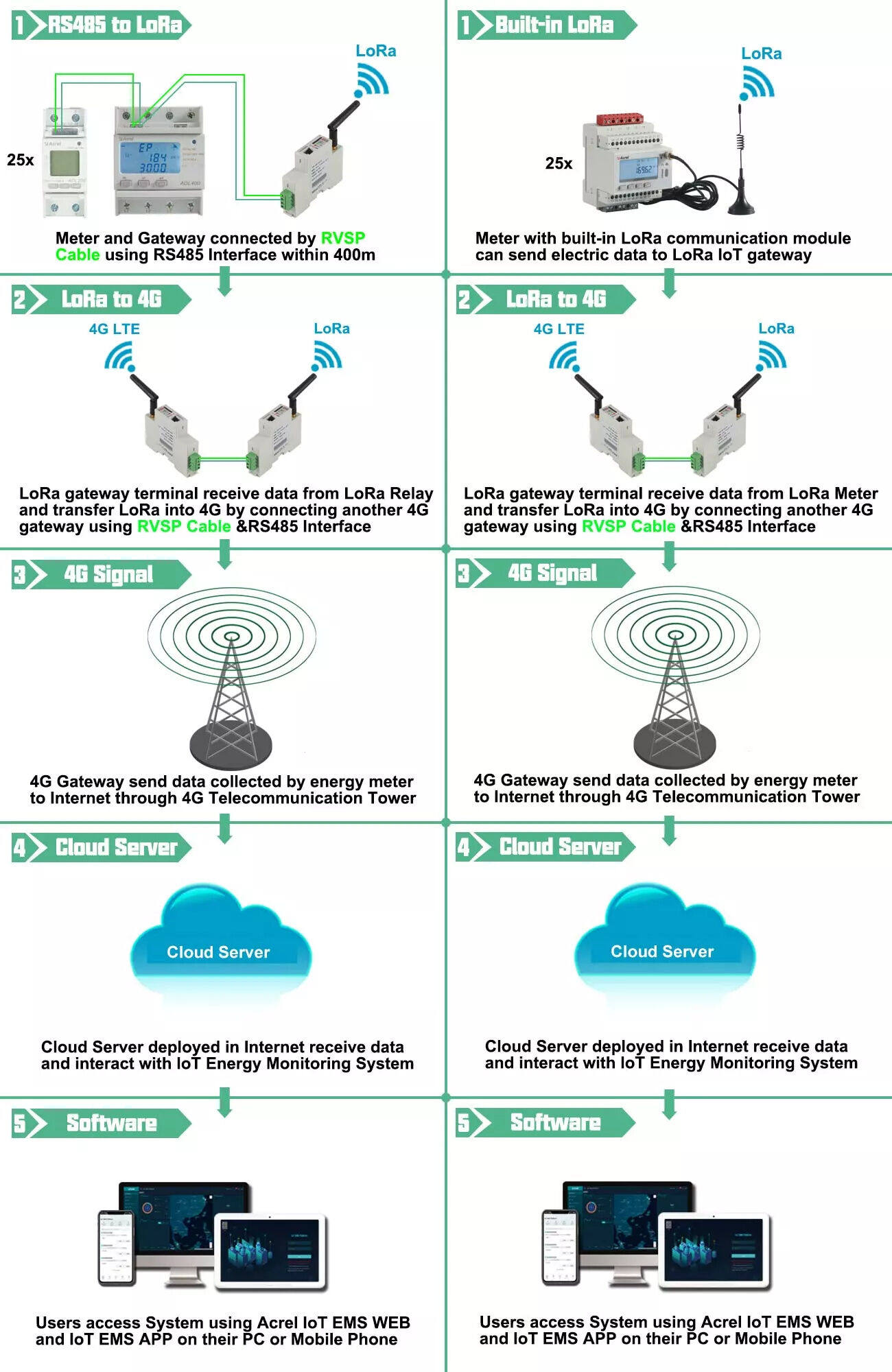

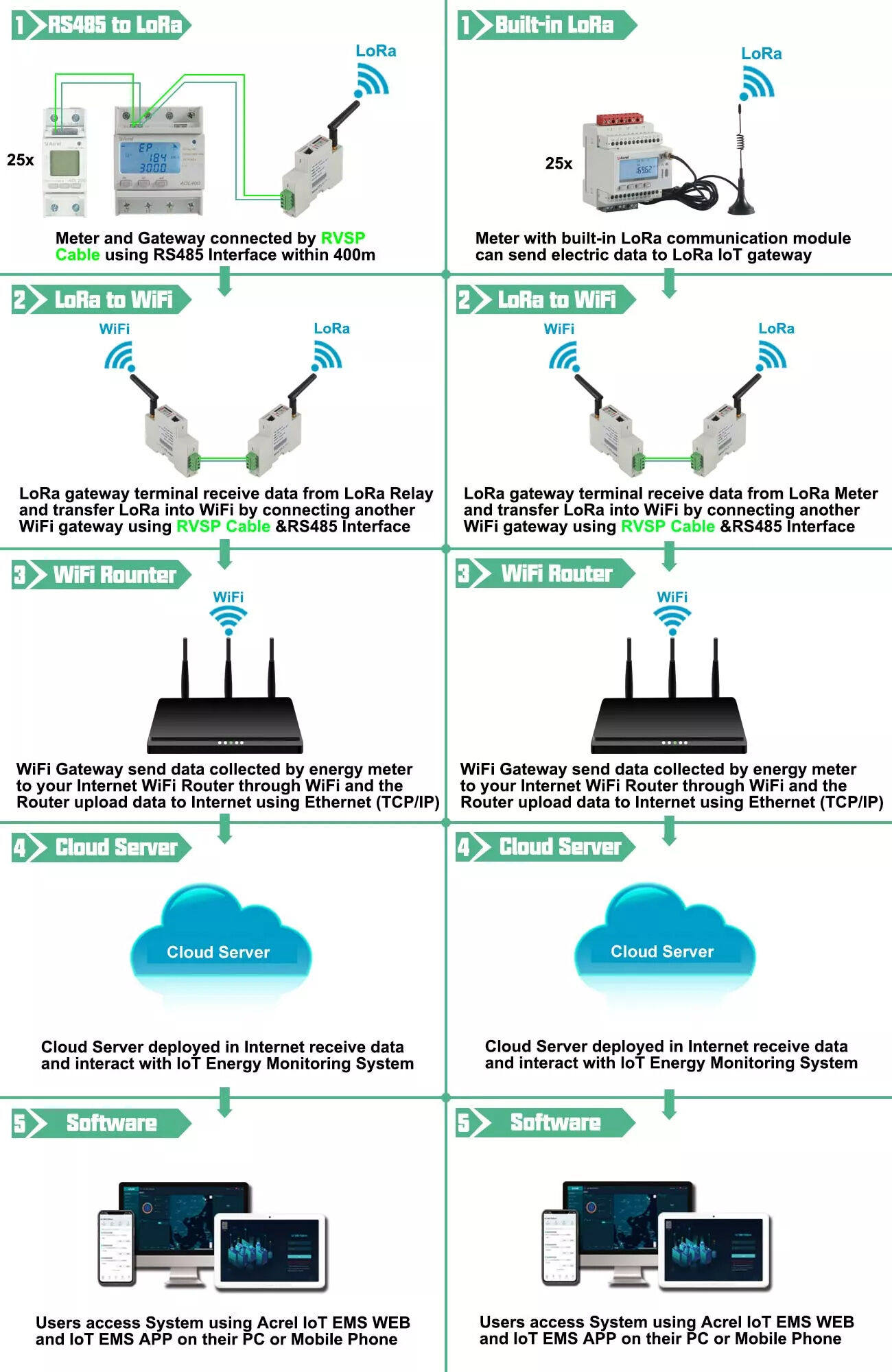

    Aplikasi Umum

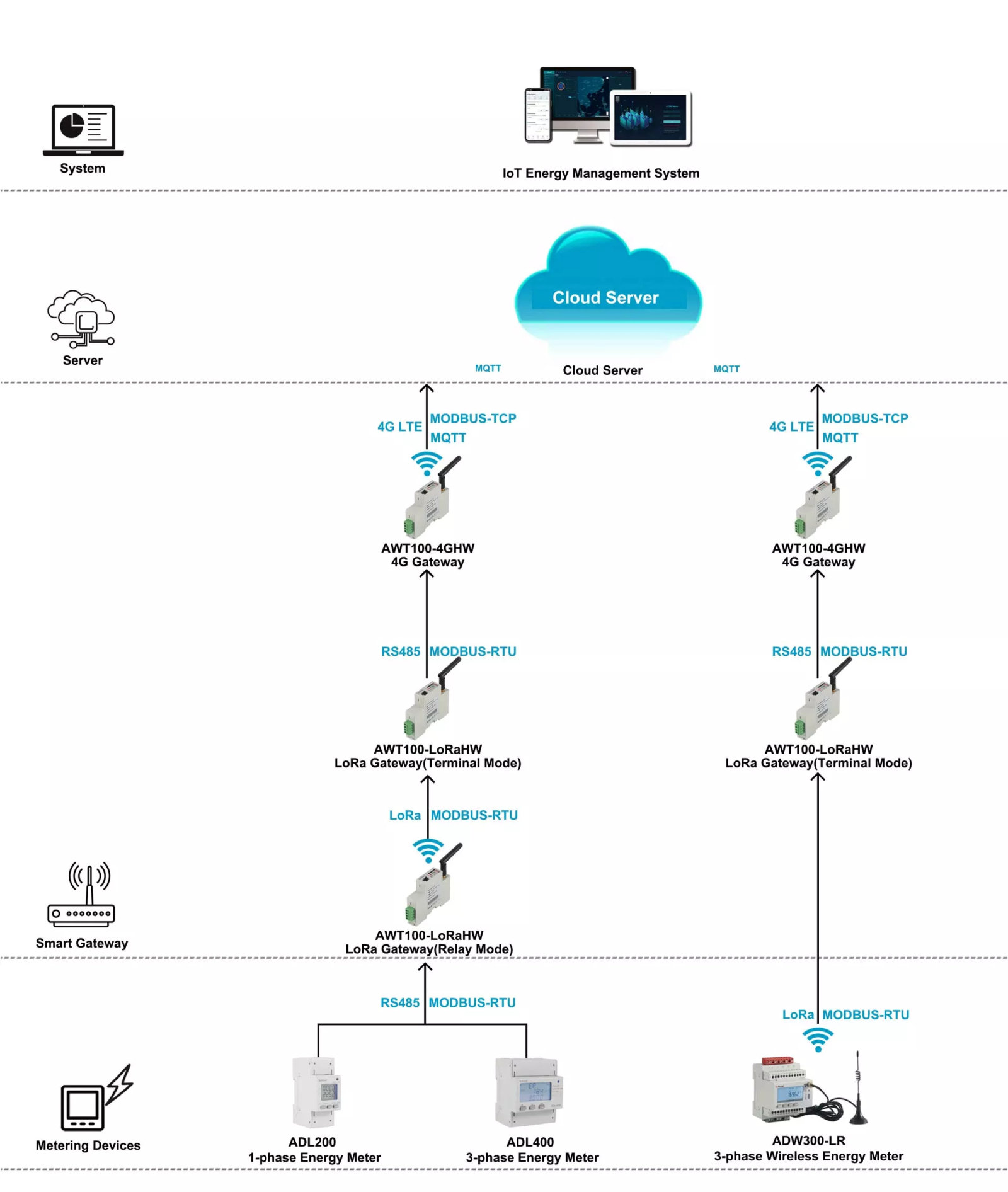

    LoRa ke 4G

    Struktur Solusi


    LoRa ke 4G

    Ilustrasi Solusi

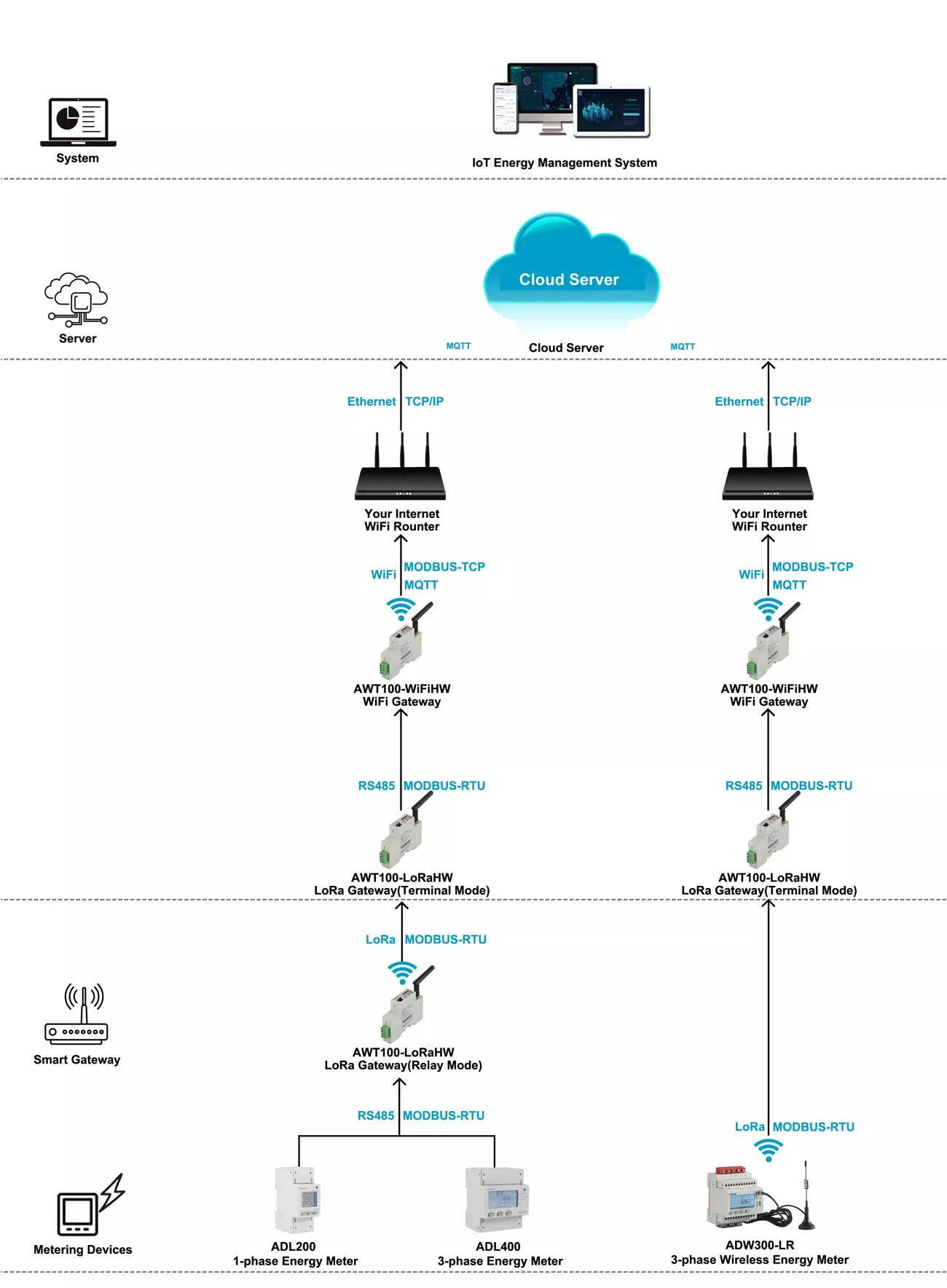

    LoRa ke WiFi

    Struktur Solusi


    LoRa ke WiFi

    Ilustrasi Solusi



  • 1.Model Seri-1
    Nama ParameterAWT100-4GHWAWT100-NBAWT100-LW
    AWT100-LoRaHW
    Frekuensi kerja
    4G LTE-FDD: B1 B2 B3 B4 B5 B7 B8 B12
    B13 B18 B19 B20 B25 B26 B28
    4G LTE-TDD: B38 B39 B40 B41
    NB-IoT: H-FDD B1 B3 B8 B5 B20
    LoRaWAN: 470MHz
    LoRaWAN: 863~870MHz
    LoRaWAN: 920~928MHz

    LoRa: 460~510MHz

    LoRa: 860~935MHz

    Tingkat transmisi
    LTE-FDD
    Tingkat downlink maksimum 150Mbps
    Tingkat uplink maksimum 50Mbps
    LTE-TDD
    Tingkat downlink maksimum130Mbps
    Tingkat uplink maksimum 35Mbps
    CDMA
    Tingkat downlink maksimum 3.1Mbps
    Tingkat uplink maksimum 1,8Mbps
    GSM
    Tingkat downlink maksimum 107Kbps
    Tingkat uplink maksimum 85,6Kbps
    Tautan maksimum
    tingkat 25.2Kbps
    Tingkat uplink maksimum
    15,62Kbps
    		Lora 62.5kbpsLora 62.5kbps
    Tautan ke bawahKomunikasi RS485
    Tautan ke atasKomunikasi 4G
    NB-IoT
    Komunikasi
    		Komunikasi LoRaWANKomunikasi Lora
    Tegangan kartu SIM3V，1,8V/
    Bekerja saat iniDaya statis：≤1W，Konsumsi daya sementara：≤3W
    Daya statis： ≤0,5W, Daya transien
    Konsumsi：≤1W
    Antarmuka antena50Ω/SMA（Keran）
    Jenis port serialRS-485
    Tingkat Baud4800bps、9600bps、19200bps、38400bps（default 9600bps）
    Tegangan OperasiDC24V /AC/DC220V①
    Suhu pengoperasian-10℃～55℃
    Suhu penyimpanan-40℃～85℃
    Kisaran kelembaban0～95% Non-kondensasi
    2.Model Seri-2
    Nama parameterAWT100-GPSAWT100-WiFiHWAWT100-CEAWT100-DP
    Kerja
    Akurasi posisi:
    2,5-5m
    Mendukung pita frekuensi 2.4G & 5G
    Tingkat WiFi: 115200bps
    		Kecepatan Ethernet 10/100M adaptifAlamat Profibus: 1~125. (Catatan)
    Tautan ke bawahKomunikasi RS485
    Tautan ke ataspenentuan posisi GPSnirkabel WiFi
    Ethernet
    komunikasi
    Profibus
    komunikasi
    Bekerja saat iniKonsumsi daya statis：≤1W，konsumsi daya sementara：≤3W
    Kekuatan statis
    konsumsi:
    ≤0,5W,
    kekuatan sementara
    konsumsi:
    ≤1W
    Antarmuka
    50Ω/SMA（Keran）
    		RJ45DP9
    Jenis port serialKomunikasi RS-485
    Tingkat Baud4800bps、9600bps、19200bps、38400bps（Default 9600bps）
    Tegangan OperasiDC24V atau AC/DC220V①
    Suhu pengoperasian-10℃～55℃
    Suhu penyimpanan-40℃～85℃
    Kisaran kelembaban0～95% Non-kondensasi
    Catatan:
    ① Catu daya AC/DC220V memerlukan modul catu daya AWT100-POW eksternal.
    ② Kecepatan komunikasi profibus: 9,6 kbps, 19,2 kbps, 45,45 kbps, 93,75 kbps, 187,5 kbps, 500 kbps, 1,5 Mbps, 3 Mbps, 6 Mbps, 12 Mbps. Panjang pertukaran data: total panjang input<=224 byte, total panjang output<=224 byte. Jumlah instrumen hilir yang terhubung: 1~80.
