Gerbang Smart IoT Seri AWT100
● Berbagai Metode Komunikasi Hulu
● Kumpulkan Data dari hingga 30 Perangkat
● Pemasangan Mudah
● Catu Daya Opsional

PRODUK

  • Fitur

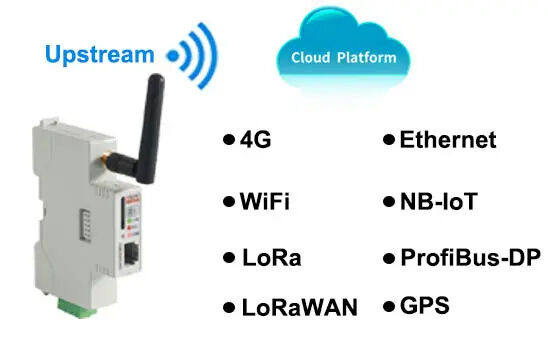

    Berbagai Metode Komunikasi Hulu


    ● 4G (Mendukung Pita Frekuensi Global)


    ● Wi-Fi


    ● LoRa


    ● LoRaWAN


    ● Ethernet


    ● NB-IoT


    ● ProfiBus-DP


    ● GPS

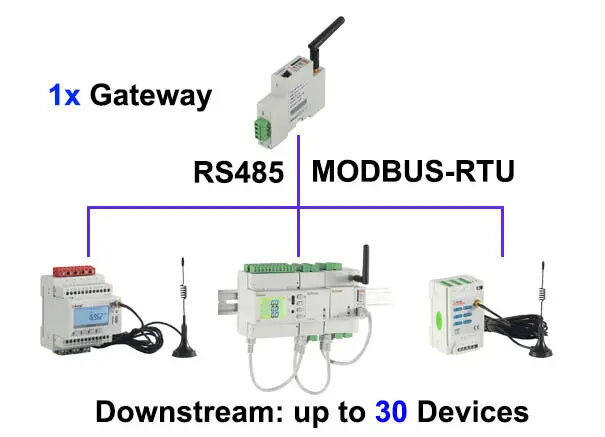

    Kumpulkan Data dari hingga 30 Perangkat


    ● Komunikasi Hilir: RS485


    ● Protokol Hilir: MODBUS-RTU


    ● Akuisisi data dari 5 kolom alamat register setiap perangkat

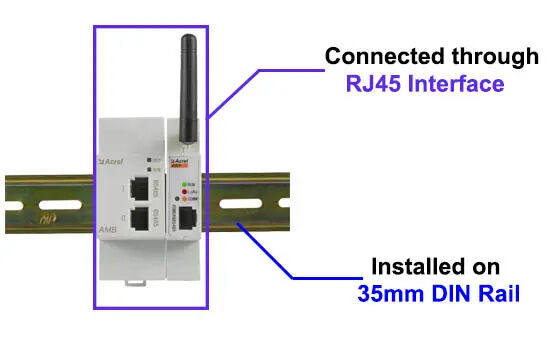

    Instalasi Mudah


    ● Antarmuka RJ45


    ● Rel DIN standar 35mm



    Tiga Catu Daya Opsional


    ● DC 12V


    ● DC 24V


    ● AC/DC 220V→DC 5V (dipasangkan dengan AWT100-POW)


    ● 3 jenis Catu Daya tidak dapat hidup berdampingan



    Instruksi Instalasi



    Koneksi Khas

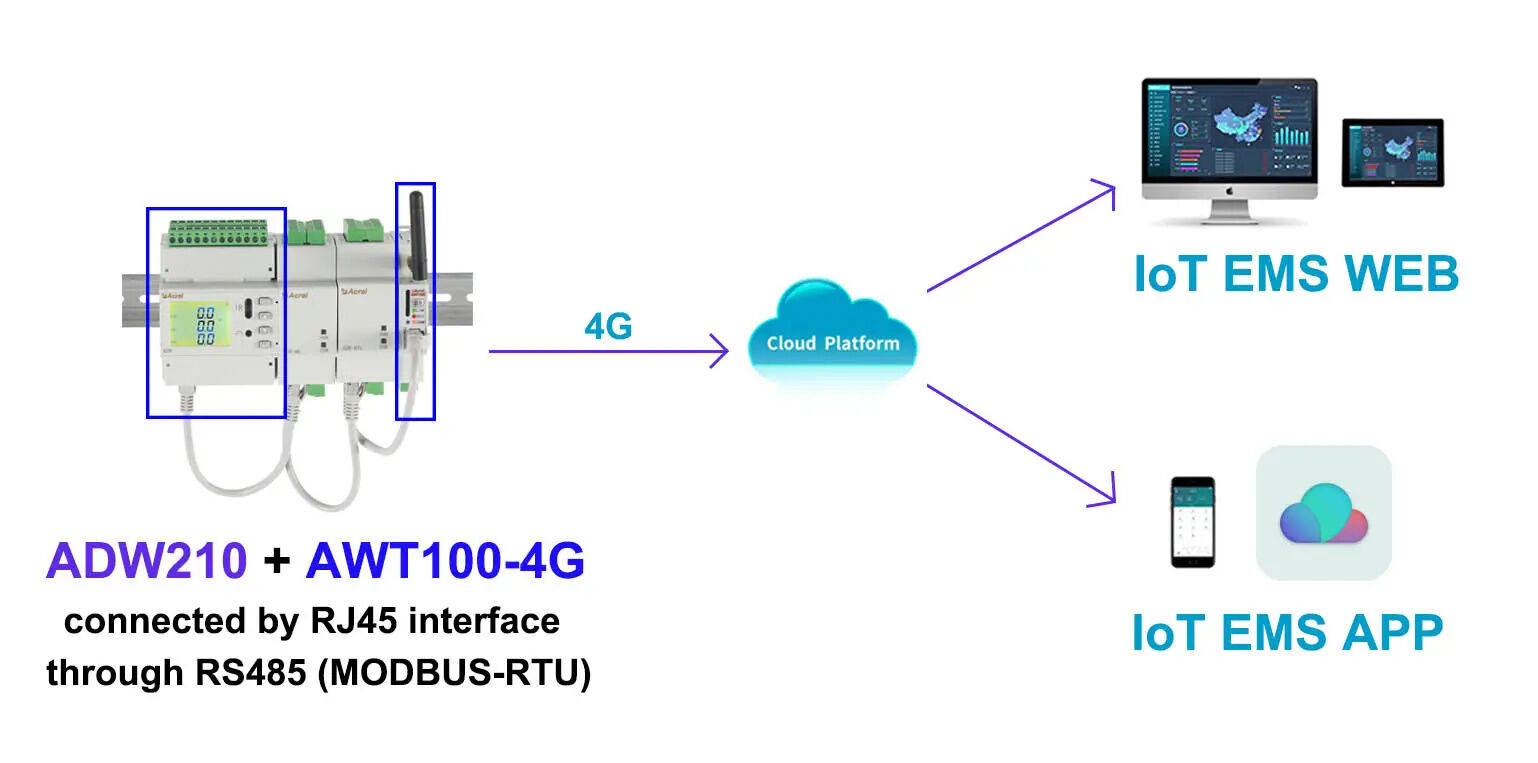

  • 1. Aplikasi Khas
    Nama ParameterAWT100-4GAWT100-NBAWT100-2G
    AWT100-LoRa
    AWT100-LW
    Frekuensi kerja
    LTE-FDD B1 B3 B5 B8
    LTE-TDD B34 B38 B39 B40 B41
    CDMA B1 B5 B8
    GSM900/1800M
    H-FDD B1 B3 B8 B5 B20
    gsm 850
    RUPSLB 900
    DCS 1800
    PCS 1900
    		LoRa 460 510MHz
    Tingkat transmisi
    LTE-FDD
    Tingkat downlink maksimum 150Mbps
    Tingkat uplink maksimum 50Mbps
    LTE-TDD
    Tingkat downlink maksimum130Mbps
    Tingkat uplink maksimum 35Mbps
    CDMA
    Tingkat downlink maksimum 3.1Mbps
    Tingkat uplink maksimum 1,8Mbps
    GSM
    Tingkat downlink maksimum 107Kbps
    Tingkat uplink maksimum 85,6Kbps
    Tautan maksimum
    tingkat 25.2Kbps
    Tingkat uplink maksimum
    15,62Kbps
    GPRS
    Tautan maksimum
    kecepatan
    85,6 kbps
    Tingkat uplink maksimum
    85,6 kbps
    		Lora 62.5kbps
    Tautan ke bawahKomunikasi RS485
    Tautan ke atasKomunikasi 4G
    NB-IoT
    Komunikasi
    		Komunikasi 2G
    LoRa
    Komunikasi
    Tegangan kartu SIM3V，1,8V/
    Bekerja saat iniDaya statis：≤1W，Konsumsi daya sementara：≤3W
    Daya statis： ≤0,5W, Daya transien
    Konsumsi：≤1W
    Antarmuka antena50Ω/SMA（Keran）
    Jenis port serialRS-485
    Tingkat Baud4800bps、9600bps、19200bps、38400bps（default 9600bps）
    Tegangan OperasiDC24V /AC/DC220V①
    Suhu pengoperasian-10℃～55℃
    Suhu penyimpanan-40℃～85℃
    Kisaran kelembaban0～95% Non-kondensasi
    2. Parameter Teknis
    Nama parameterAWT100-GPSAWT100-WiFiAWT100-CEAWT100-DP
    Kerja
    Akurasi posisi:
    2,5-5m
    Mendukung pita frekuensi 2.4G
    Tingkat WiFi: 115200bps
    		Kecepatan Ethernet 10/100M adaptifAlamat Profibus: 1~125. (Catatan)
    Tautan ke bawahKomunikasi RS485
    Tautan ke ataspenentuan posisi GPSnirkabel WiFi
    Ethernet
    komunikasi
    Profibus
    komunikasi
    Bekerja saat iniKonsumsi daya statis：≤1W，konsumsi daya sementara：≤3W
    Kekuatan statis
    konsumsi:
    ≤0,5W,
    kekuatan sementara
    konsumsi:
    ≤1W
    Antarmuka
    50Ω/SMA（Keran）
    		RJ45DP9
    Jenis port serialKomunikasi RS-485
    Tingkat Baud4800bps、9600bps、19200bps、38400bps（Default 9600bps）
    Tegangan OperasiDC24V atau AC/DC220V①
    Suhu pengoperasian-10℃～55℃
    Suhu penyimpanan-40℃～85℃
    Kisaran kelembaban0～95% Non-kondensasi
    Catatan:
    ① Catu daya AC/DC220V memerlukan modul catu daya AWT100-POW eksternal.
    ② Kecepatan komunikasi profibus: 9,6 kbps, 19,2 kbps, 45,45 kbps, 93,75 kbps, 187,5 kbps, 500 kbps, 1,5 Mbps, 3 Mbps, 6 Mbps, 12 Mbps. Panjang pertukaran data: total panjang input<=224 byte, total panjang output<=224 byte. Jumlah instrumen hilir yang terhubung: 1~80.
