Perangkat Pemantauan Isolasi Sistem TI Medis AIM-M200
● Pemantauan Resistansi Isolasi yang Akurat
● Pemantauan Beban&Suhu untuk Transformator Isolasi
● Alarm Prompt dengan Output Relai dan Indikator LED setelah Isolasi
Terjadi Kesalahan atau Perangkat Sistem TI Pemutusan Sambungan
● Smart HMI untuk Pengaturan Parameter & Alarm yang nyaman dan Self -test
● Mendukung Fungsi Lokasi Gangguan Isolasi
● Komunikasi bus RS485&CAN
● IEC 60364-7-710:2002;IEC62020-1:2020; EMC

PRODUK

  • Fitur


    Pemantauan Resistansi Isolasi yang Akurat


    ● Rentang Pengukuran Isolasi：10~999Ω


    ● Toleransi Relatif：0~±10%


    ● Metode Tampilan tampilan nilai & persentase



    Pemantauan Beban & Suhu untuk Transformator Isolasi


    ● Termistor: PT100


    ● Rentang Pengukuran Suhu: -50℃~+200℃


    ● Rentang Pengukuran Arus Sisa: 2.1~50A


    ● Akurasi: 5%



    Alarm Prompt dengan Output Relay dan Indikator LED setelah Kerusakan Isolasi & Perangkat Sistem IT Disconnection terjadi


    ● Waktu Respons:<2s

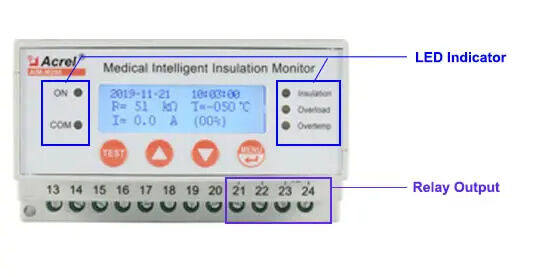

    ● Indikator LED Alarm Kesalahan & Overload & Over-suhu Isolasi; Status Perangkat Terhubung (on-off)


    ● Output Relai Alarm: 2 output relai (tidak dapat diprogram)




    Smart HMI untuk Parameter & Pengaturan Alarm yang nyaman dan Self-test


    ● Pengaturan Nilai Ambang Alarm


    ● Pengaturan Waktu Respons


    ● Uji Mandiri

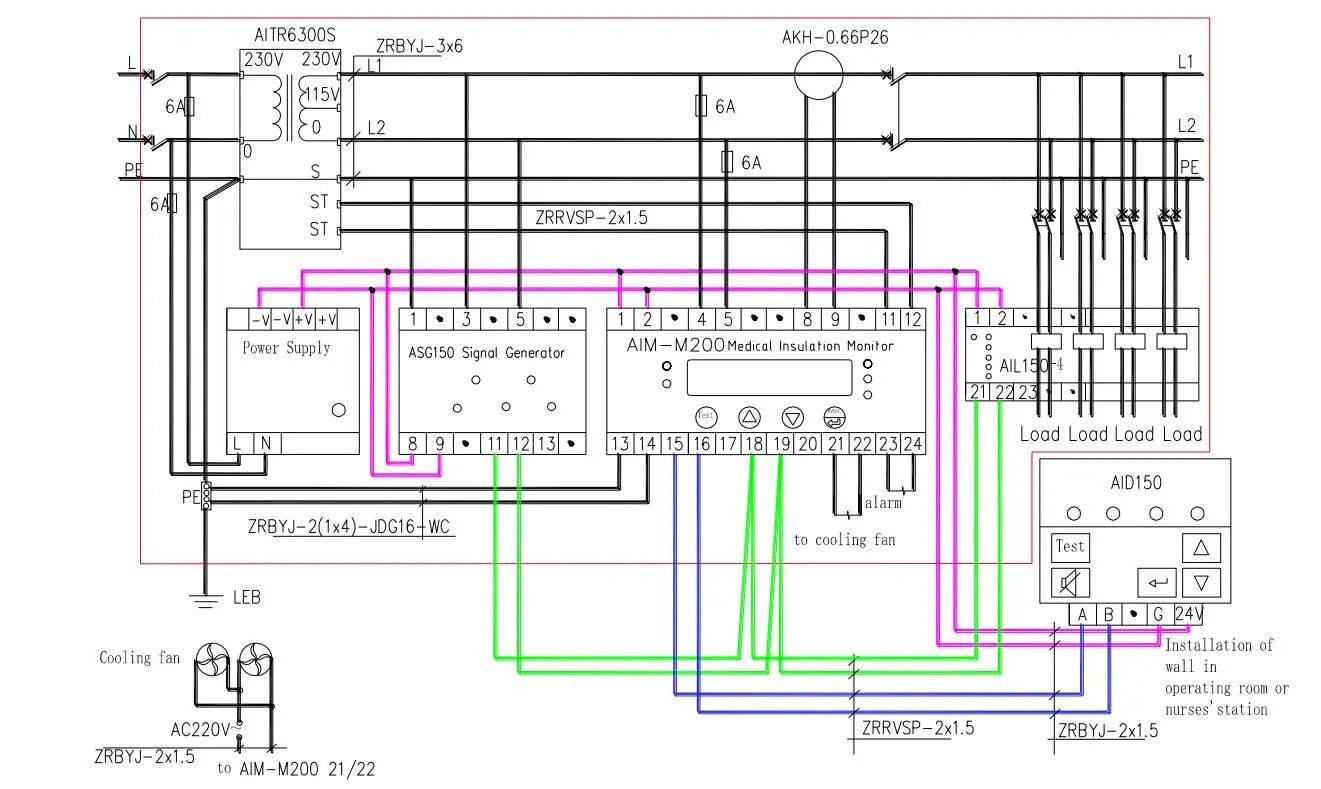

    Instruksi pengkabelan

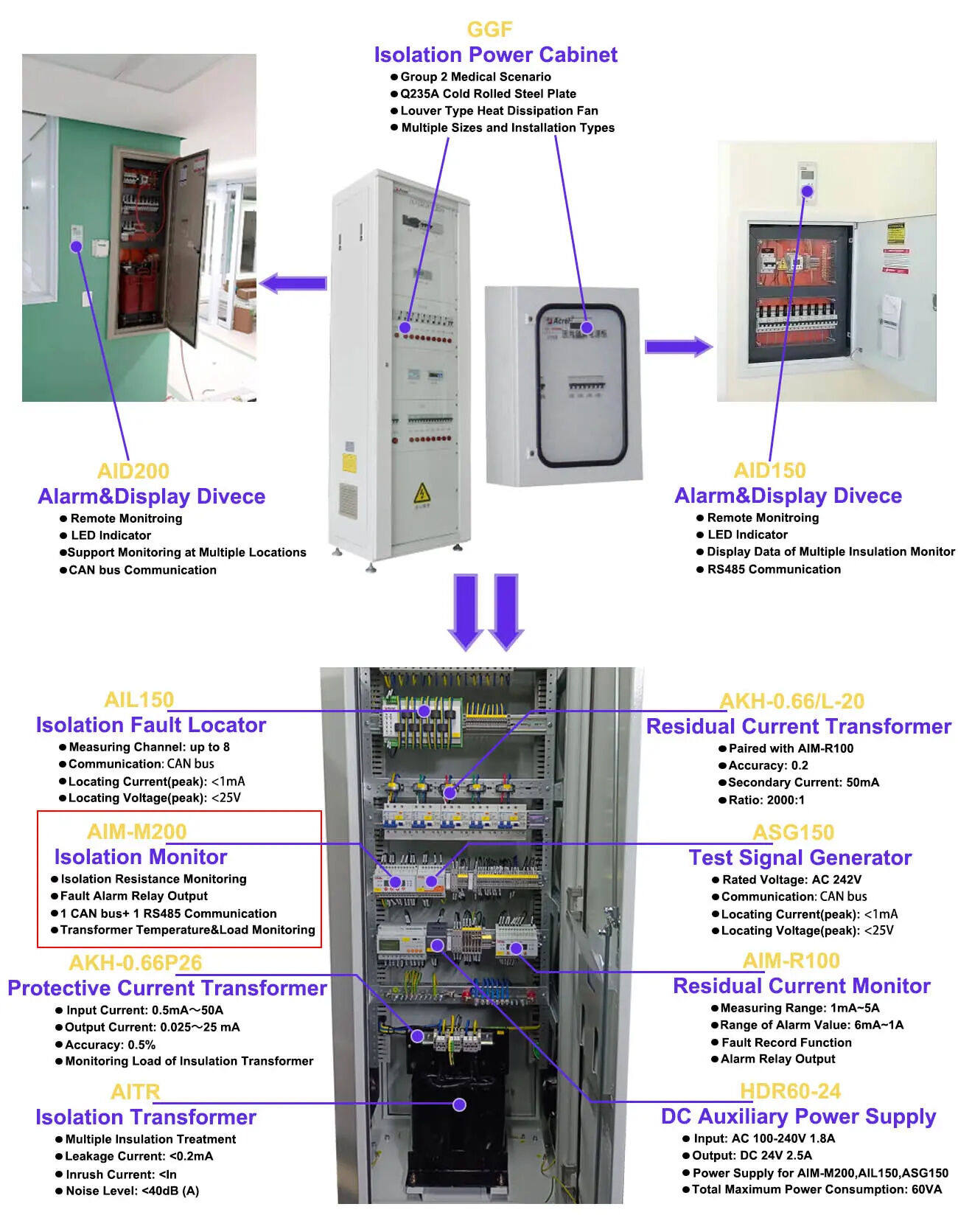

    Aplikasi Khas


  • Parameter/Model
    		AIM-M10AIM-M100AIM-M200
    Tenaga bantuVoltaseAC220V (± 10%)DC24V (± 25%)
    Frekuensi50/60Hz—
    Konsumsi daya<5VA<8VA<3VA
    Pemantauan isolasiRentang pengukuran resistansi isolasi10 999kΩ
    Ketepatan0～±10%
    Rentang nilai alarm50 999kΩ
    Waktu merespon<2s
    Mengukur tegangan<12V
    Mengukur arus<50uA
    Pemantauan Saat IniNilai pengukuran2.1～50A
    Rentang nilai alarm5～50A
    Ketepatan5%
    Metode tampilanTampilan nilaiTampilan persentaseTampilan nilai dan persentase
    Pemantauan SuhuSensorPT100
    Rentang pengukuran-50～+200℃
    Rentang nilai alarm0～+200℃
    Keluaran daya24VDC2WTidak ada
    Keluaran AlarmKeluaran1 estafet2 relai (dapat diprogram)2 relai (tidak dapat diprogram)
    Kapasitas KontakAC 250V/3A DC 30V/3A
    Komunikasi1 RS485, Modbus-RTU2 RS485, Modbus-RTU1 RS485, Modbus-RTU
    1 BISA, protokol khusus
    LingkunganSuhu Operasional-10～+50℃
    Suhu penyimpanan-20～+70
    Kelembaban relatif5% -95% Tanpa kondensasi
    Ketinggian2500m
    Nilai tegangan impuls / tingkat polusi4KV / 3
    EMC & ESDMIEC61326-2-4

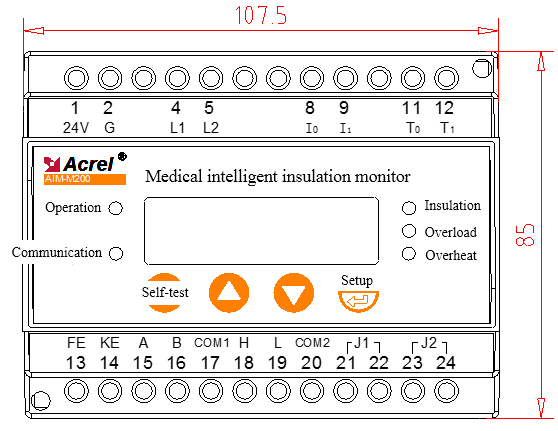

  • Dimensi eksternal instrumen pemantauan isolasi cerdas medis AIM-M200 (unit: mm)


    Tampak depan

    20200720100713116.png@!w1600

    Tampak samping
