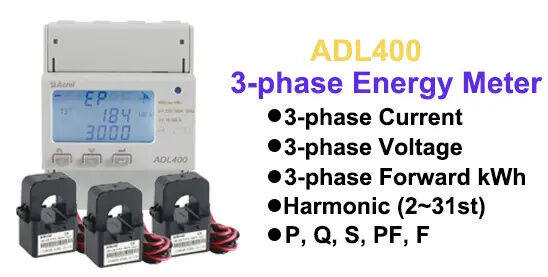

ADL400 tiga fase MID din rail energy meter



LOKASI:RUMAH - PRODUK - Manajemen energi - Pengukur energi rel Din

● Pengukuran: kWh AC 3-fase, kVarh, U, I, P, Q, S, PF, F, dan lain-lain
● Akurasi: 0,5% (kWh)
● Frekuensi: 45~65Hz
● Nilai Tegangan: 3x380~456Vac LL (koneksi langsung); 3x100~120Vac LL (melalui PTs)
● Arus Terukur: 3x80A AC (koneksi langsung); 3x5A atau 3x1A AC (melalui CTs)
● Komunikasi: RS485 (MODBUS-RTU)
● Multi-rate: 4 Tarif Tarif dan lain-lain
● Fungsi Data: Data Beku, Permintaan Maks, dll
● Harmonic: 2~31 dan Harmonic total
● Standar&Sertifikat: IEC; CE; CE-MID; EAC

PRODUK

Fitur

Pengukuran Parameter Listrik Beragam

● Harmonis (tegangan & arus ke-31) --- Standar

● F (Frekuensi)

● U (Tegangan 3 fase)

● I (Arus 3-fase)

● kWh (Kilowatt-jam positif 3 fase)

● kVarh (Kilovar-jam)

● P (Daya)

● Q (Daya reaktif)

● S (Kekuatan nyata)

● PF (Faktor daya)

Tarif Multi-Tarif/Fleksibel

● 4 Zona waktu

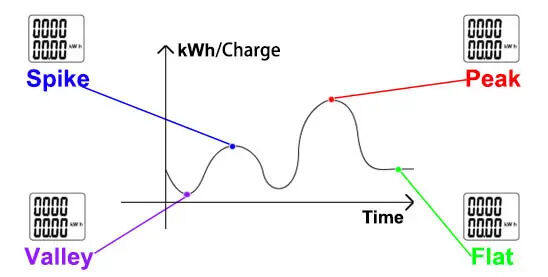

● 4 Tarif tarif (Spike, Peak, Flat, Valley)

● 2 Daftar periode waktu

● 14 Jangka waktu per hari

● Data Dibekukan (48 bulan terakhir atau 90 hari terakhir)

● Permintaan maksimum dan waktu kemunculan

HMI untuk Pengaturan Parameter

● Kode

● Protokol

● Alamat

● Tingkat baud

● Paritas

● Semua Tampilan

Instalasi Rel DIN

● Rel DIN standar 35mm

Layar LCD

● 12 digit

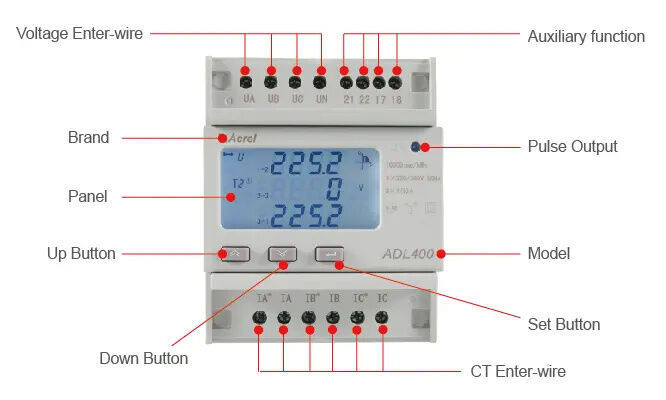

Instruksi pengkabelan

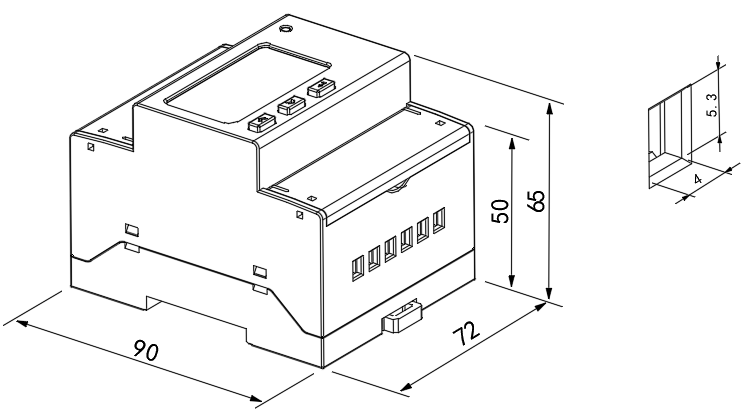

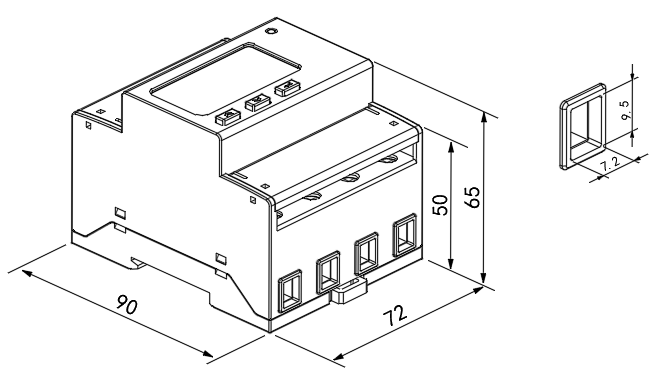

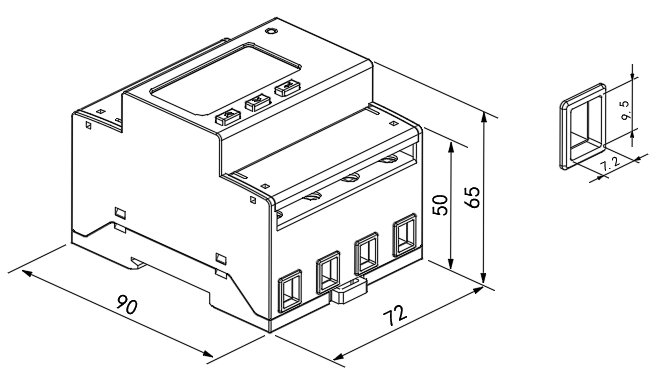

Instruksi Instalasi

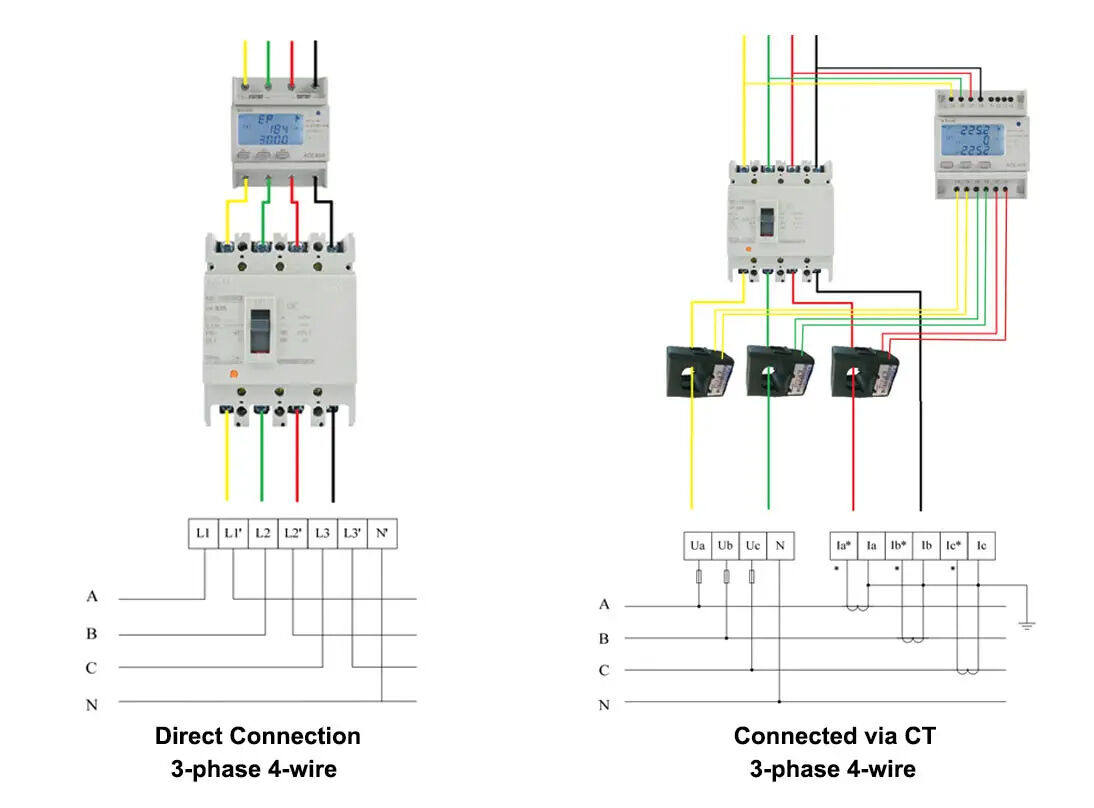

Koneksi Khas

1 Deskripsi fungsi

Tabel 1 Daftar deskripsi fungsi

Fungsi	Deskripsi fungsi	Fungsi menyediakan
Pengukuran kWh	kWh aktif (positif dan negatif)	■
	kWh reaktif (positif dan negatif)	■
	A. B, C fase split energi aktif positif	■
Pengukuran parameter listrik	kamu aku	■
Pengukuran parameter listrik	P、Q、S、PF、F	■
Pengukuran harmonik	2~31ST Tegangan dan arus harmonik	■
Layar LCD	Layar LCD bagian 12 bit, lampu latar	■
Pemrograman kunci	3 kunci untuk komunikasi dan mengatur parameter	■
Keluaran pulsa	Keluaran pulsa aktif	■
Multi-tarif dan fungsi	Menyesuaikan 4 zona waktu, 2 daftar interval waktu, 14 interval waktu setiap hari dan 4 tarif tarif	□
	Permintaan maksimum dan waktu kemunculan	□
	Data beku pada 48 bulan terakhir, 90 hari terakhir	□
	Tanggal Waktu	□
Komunikasi	Antarmuka komunikasi: RS485, Protokol komunikasi: MODBUS-RTU	■

2 . Parameter teknis

Tabel 2 deskripsi parameter teknis

Proyek			Parameter kinerja
Spesifikasi			3 fase 3 kabel, 3 fase 4 kabel
Pengukuran	Voltase	Tegangan referensi	3×100V3×380Vac、3×57.7/100Vac、 3×220/380Vac (Biasanya dapat bekerja di bawah 1,2 kali tegangan pengenal)
		consumptio n	<10VA (fase tunggal)
		impedansi	>2MΩ
		Kelas akurasi	Kesalahan ± 0,2%
	Saat ini	Arus masukan	3×1(6)A， 3×10(80)A
		consumptio n	<1VA Arus pengenal fase tunggal
		Kelas akurasi	Kesalahan ± 0,2%
	Kekuatan		Aktif, reaktif, daya semu, kesalahan ± 0,5℅
	Frekuensi		45～65Hz，Error±0.2%
Pengukuran	Energi		Energi aktif (Kelas akurasi: 0,5) energi reaktif (Kelas akurasi 2)
	Jam		0,5 dtk / d
Tanda angka l	Keluaran pulsa energi		1 keluaran photocoupler aktif
Detak	lebar pulsa		80±20ms
	Konstanta nadi		400imp/kWh,10000imp/kWh (Sesuai dengan arus dasar)
Komunikasi	Antarmuka dan protokol komunikasi		RS485 Modbus RTU
	Jangkauan alamat Komunikasi		Modbus RTU: 1 ~ 247
	Tingkat baud		1200bps~19200bps
environme nt	Suhu kerja		-25℃~+55
	Kelembaban relatif		95℅ (Tanpa kondensasi)

koneksi langsung
CT terhubung
Catatan: Torsi sambungan langsung tidak boleh lebih besar dari 4.0N·m，dan torsi sambungan melalui CT tidak boleh lebih besar dari 2.0N·m。
