Pengukuran Parameter Listrik Penuh ● 3-fase (I, U, kW, kVar, kWh, Hz, cosφ) ● Ketidakseimbangan Arus & Tegangan ● Harmonis (THD & 2~63) ● Permintaan Maks & Real-time ● Ekstrem bulan ini & bulan lalu ● Arus Urutan Nol ● Energi 4-kuadran |

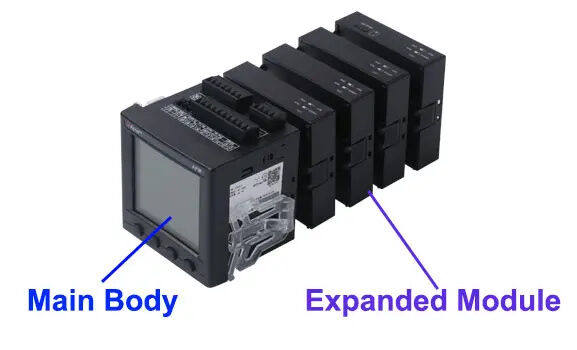

Modul Fungsi Ekstra Beragam ● Desain Modular (Mudah untuk Perluasan Fungsi) ● Mendukung hingga 3 Modul yang Diperluas secara bersamaan |
Modul Fungsi Saklar DO / DI --- MD82 ● Output Relai 2 DO ● Masukan Digital 8 DI ● Menyimpan hingga 128 pcs DO/DI Data di Badan Utama ● Dipasangkan dengan MLOG untuk menyimpan lebih banyak Catatan DO/DI |

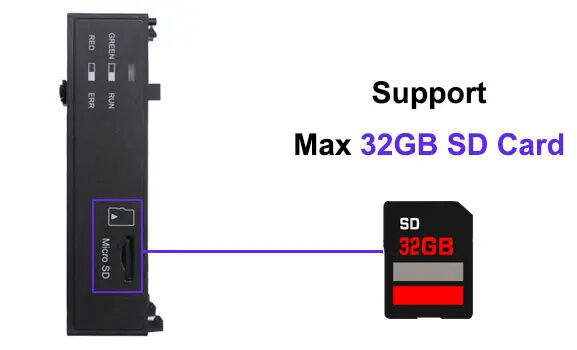

Modul Penyimpanan Data Kartu SD --- MLOG ● Perbanyak Jumlah Penyimpanan BUMN ● Mendukung Penyimpanan Kartu SD hingga 32GB (standar 4GB) |
Modul Fungsi Analog AO/AI --- MA84 ● 4 Output Analog AO (Kelas 0.5) ● 8 Input Analog AI (Kelas 0.5) |

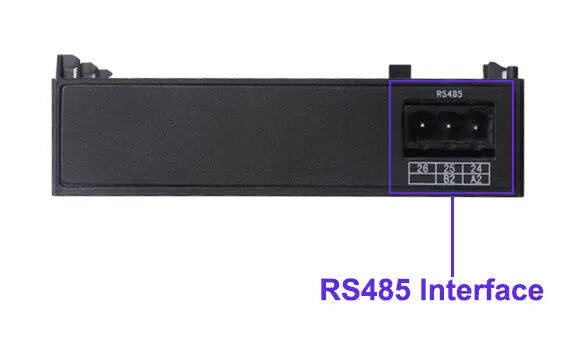

Modul Komunikasi RS485 Ekstra --- MCM ● Antarmuka: Antarmuka RS485 ● Protokol: MODBUS-RTU ● Mendukung Mode Sale & Master |
Modul Komunikasi Ethernet --- MCME ● Antarmuka: Antarmuka RJ45 ● Protokol: MODBUS-TCP/HTTP/DHCP/SMTP ● Dapat Berfungsi sebagai Server Serial ● Ditambah 1 Antarmuka RS485 Ekstra |

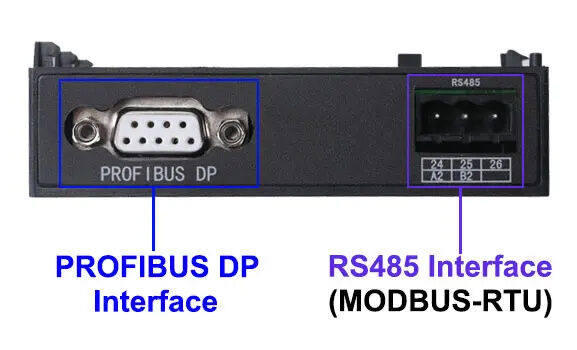

Modul Komunikasi PROFIBUS-DP --- MCMP ● Antarmuka: Antarmuka PROFIBUS-DP ● Protokol: PROFIBUS-DP ● Ditambah 1 Antarmuka RS485 Ekstra |
Fungsi BUMN (Badan Utama) ● Catatan Alarm (128 buah catatan dari 66 jenis & 13 kategori) ● Catatan DO/DI (128 buah catatan DO/DI) ● Rekam Transien (800 pcs rekaman gelombang transien) ● Max Record pcs di atas dapat diperluas dengan SD Card |

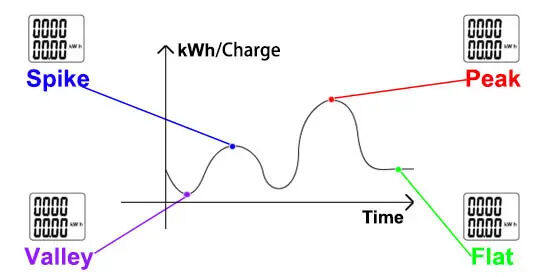

Multi-rate/Multi-tarif ● 4 Zona waktu ● 4 Tarif tarif (Spike, Peak, Flat, Valley) ● 2 Daftar periode waktu ● 14 Jangka waktu per hari |

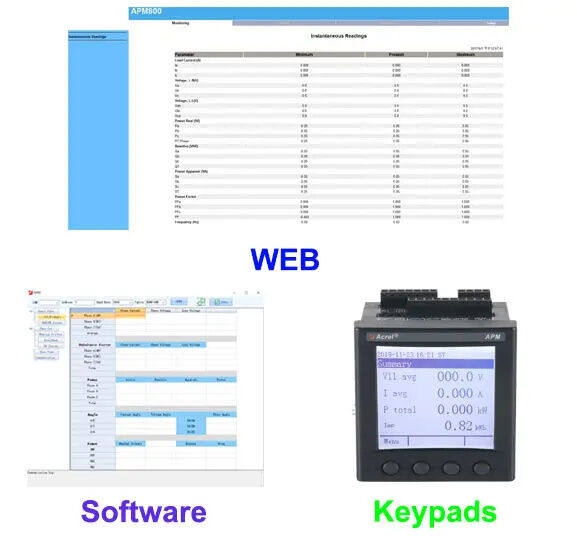

Konfigurasi Lokal ● HMI Keypad untuk Pemrograman ● Pengaturan melalui Perangkat Lunak Penyesuaian ● Pengaturan melalui WEB ● Pengaturan melalui komunikasi MODBUS |
Koneksi 3-fase 4-kawat
melalui 3 CT tambahan
Koneksi 3-fase 3-kawat
melalui 2 CT ekstra & 2 PT ekstra
T: Berapa kapasitas penyimpanan, format penyimpanan, dan interval penyimpanan data kartu SD?
A: Meter dilengkapi dengan kartu SD 4G standar sekaligus menyimpan data parameter kelistrikan, energi, event, BUMN, alarm. Juga, pengaturan interval penyimpanan dapat diubah. (interval 1 menit untuk parameter listrik dan interval 1 jam untuk energi)
T: Bagaimana saya harus memilih modul APM8xx yang diperluas?
A: Pengguna kami dapat memilih 3 modul opsional sesuka hati bahkan berulang kali kecuali untuk modul komunikasi. Juga, urutan pemasangan modul bisa acak.
T: Fitur APM8xx?
A: Kecuali untuk merekam gelombang dan fungsi penyimpanan kartu SD, akurasi pengukuran 0.2S juga bisa menjadi pilihan. Selain itu, APM8xx dapat berfungsi sebagai pengukur tampilan terbalik (yang berarti pengukuran parameter listrik 3 fase ditambah tampilan balik 8 saluran) Selain itu, pengguna dapat mengukur data melalui browser dengan menggunakan Ethernet auto WEB.
T: Adapun catu daya tambahan APM8xx?
A: AC/DC 85~265V atau 115~415V keduanya opsional. Selain itu, tegangan saluran 380V juga dapat berfungsi sebagai catu daya.
Pertanyaan lain? Silahkan hubungi kami dan kami akan kembali kepada Anda sesegera mungkin.
Fungsi Produk
Fungsi | Deskripsi fungsi | APM800 (kelas 0.5s) | APM801 (kelas 0.2s) | APM810 (kelas 0.5s) | APM830 (kelas 0.2s) |
Parameter | Semua parameter | ■ | ■ | ■ | ■ |
Energi empat kuadran | ■ | ■ | ■ | ■ | |
Energi multi-tingkat | □ | □ | □ | ■ | |
Keluaran energi pulsa | Aktif/reaktif | ■ | ■ | ■ | ■ |
Tuntutan | Real-time dan permintaan maksimum I, P, Q, S (dengan waktu) | ■ | ■ | ■ | ■ |
Statistik nilai ekstrim | Ekstrem dari I, UL-L, UL-N, P, Q, S, PF, F, THDi, THDu pada bulan ini dan bulan lalu (dengan waktu) | ■ | ■ | ■ | ■ |
Kualitas daya | Ketidakseimbangan I,UL-L,UL-N | ■ | ■ | ■ | ■ |
Sudut fase tegangan, sudut fase arus | ■ | ■ | ■ | ■ | |
Total dan konten harmonik ke-2-63 dari tegangan dan arus | - | - | ■ | ■ | |
Faktor puncak tegangan | - | - | ■ | ■ | |
Faktor bentuk gelombang telepon | - | - | ■ | ■ | |
Faktor K saat ini | - | - | ■ | ■ | |
Urutan positif, urutan negatif, tegangan dan arus urutan nol | - | - | - | ■ | |
Tegangan dan arus dasar | - | - | - | ■ | |

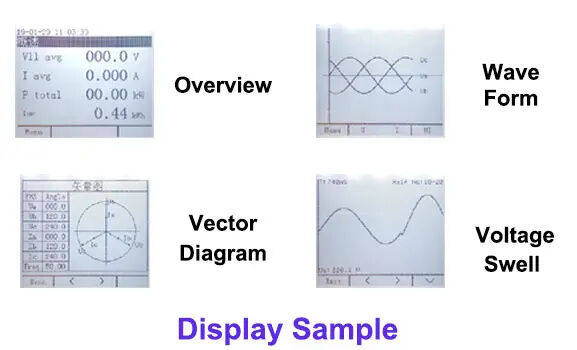

bentuk gelombang | Tampilan jejak bentuk gelombang | - | - | - | ■ |
Catatan bentuk gelombang kesalahan | - | - | - | ■ | |
Alarm | Sebanyak 66 jenis jenis alarm, setiap jenis dapat merekam 16 catatan alarm terbaru, mendukung catatan tambahan dengan kartu TF | ■ | ■ | ■ | ■ |
Peristiwa | Rekam 128 catatan acara terbaru, dukung catatan tambahan dengan kartu TF | ■ | ■ | ■ | ■ |
Komunikasi | RS485 (Modbus-RTU) | ■ | ■ | ■ | ■ |
saya / O | 2DI + 2DO | ■ | ■ | ■ | ■ |
Fungsi | Deskripsi fungsi | APM800 (kelas 0.5s) | APM801 (kelas 0.2s) | APM810 (kelas 0.5s) | APM830 (kelas 0.2s) | |
Fungsi opsional | MD82 | 8DI + 2DO | ■ | ■ | ■ | ■ |
MLOG | kartu TF | ■ | ■ | ■ | ■ | |
MA84 | 8AI + 4AO | ■ | ■ | ■ | ■ | |
MCM | 1 RS485 (Modbus-RTU), mendukung mode master atau mode budak | ■ | ■ | ■ | ■ | |
MCMP | 1 Profibus(Profibus-DP) | ■ | ■ | ■ | ■ | |
MCME | 1 Ethernet (Modbus-TCP,HTTP,DHCP) | ■ | ■ | ■ | ■ |
Catatan:① Akurasi pengukuran harmonik ke-2-42 pada rentang frekuensi 45~65Hz adalah 1%, akurasi pengukuran harmonik ke-43-63 pada rentang frekuensi 50Hz adalah 2%.
“■”:standar “-”:Tidak ada “□”:Opsional

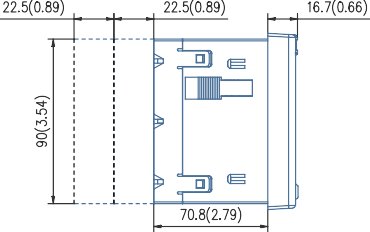

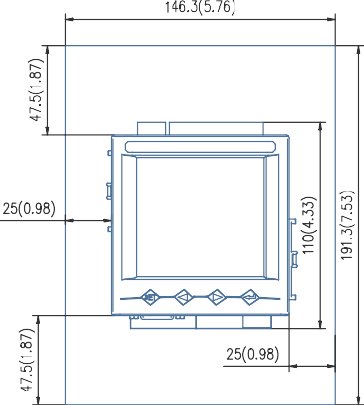

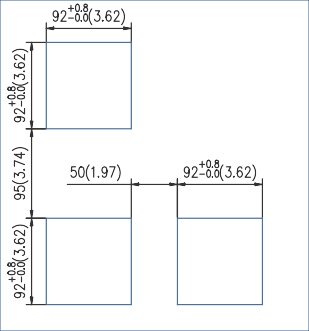

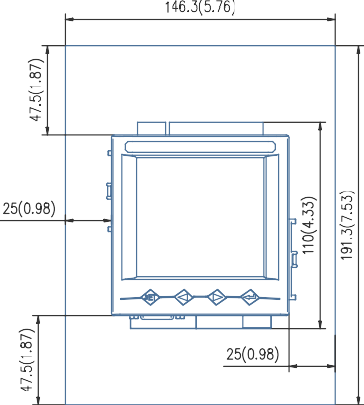

Parameter Teknis
Parameter Teknis | Nilai | |
Sinyal | Koneksi | 3 fase 3 kawat, 3 fase 4 kawat |
Frekuensi | 45~65Hz | |
Voltase | Nilai nilai: AC 100V,110V,400V,690V | |
Overload: 1,2 kali nilai pengenal (terus menerus); 2 kali nilai pengenal (1 detik) | ||
Konsumsi daya: <0.5VA (per saluran) | ||
Saat ini | Nilai nilai: AC 1A, 5A | |
Overload: 1,2 kali nilai pengenal (terus menerus); 10 kali nilai pengenal (1 detik) | ||
Konsumsi daya: <0.5VA (per saluran) | ||
Akurasi pengukuran | Tegangan, arus dan daya | Kelas 0.5S (APM800,APM810) Kelas 0.2S (APM801,APM830) |
Kekuatan aktif | ||
Daya reaktif | Kelas 2 (APM800, APM810), Kelas 0,5 (APM801,830) | |
Harmonis | 1% (2~42), 2% (43~63) | |
Beralih input | Input kontak pasif, catu daya bawaan | |
Keluaran relai | Jenis kontak: kontak terbuka di bagian utama, kontak ganti di modul Kapasitas kontak: 3A/AC 250V 3A/DC 30V | |
Keluaran energi pulsa |
Mode keluaran: Pulsa optocoupler dengan kolektor terbuka Konstanta pulsa: 4000(5A),8000(1A) imp/kWh | |
Output analog | DC 0~20mA,4~20mA,0~5V,1~5V output, kelas akurasi 0,5%, ketahanan beban 500Ω | |
Input analog | DC 0~20mA,4~20mA,0~5V,1~5V input, kelas akurasi 0,5% | |
Kartu penyimpanan | Kapasitas standar: 4G, kartu TF hingga kapasitas 32G | |
Komunikasi | RS485 (Modbus-RTU) | |
Profibus(Profibus-DP) | ||
Ethernet (Modbus-TCP,HTTP,DHCP) | ||
Catu daya tambahan | Rentang pengoperasian: AC/DC 85V~265V atau AC/DC 115~415V(P2) | |
Konsumsi daya: Konsumsi daya bagian utama 15VA | ||
Keamanan | Resistansi isolasi | >100MΩ |
Kompatibilitas elektromagnetik | Standar IEC 61000 (Tingkat 4) | |
Tingkat perlindungan | IP54 (Depan) |
Parameter Teknis | Nilai |
Lingkungan | Suhu pengoperasian: -20 °C ~ +65 °C |
Suhu penyimpanan: -20 ° C ~ + 70 ° C | |
Kelembaban relatif: 95% (tanpa kondensasi) | |
Ketinggian: 2500m |
