Pengukur Daya DC DJSF1352-RN EV Pengukur Daya Din Rail
● Pengukuran: kWh, kVarh, Daya, Arus, Tegangan, dan lain-lain
● Peringkat Arus: -/75mV (dengan Shunt); -/4~20mA (dengan Sensor Hall)
● Peringkat Tegangan: 0~1000V DC
● Aplikasi: Baterai DC; Tumpukan Pengisian; Solar PV dan lain-lain
● Komunikasi: RS485 (MODBUS-RTU)
● Fungsi Ekstra: Pemantauan Sirkuit DC Ganda; RS485 sekunder (MODBUS-RTU); Sumber Daya Bipolar Built-in (untuk Sensor Hall); Fungsi DO/DI
● Tampilan: Layar LCD
● Dimensi: 72*71*87.8mm (L*W*T)
● Pemasangan: DIN Rail 35mm
● Catu Daya: 85~265V AC/DC; 24V (± 10%) DC; 48V(±10%) DC
● Standar&Sertifikat: CE

PRODUK

  • Fitur


    Pemantauan Sirkuit DC Independen Ganda


    ● Untuk Pengisi Daya & Baterai Twin EV


    ● Masukan Tegangan: DC 0~1000V


    ● Input Saat Ini (dengan Shunt): 0~75mV


    ● Input Saat Ini (oleh Sensor Hall): 0~5V, 0~10V, 0~20mA, 4~20mA



    Sumber Daya Bipolar bawaan


    ● Catu Daya untuk CT Efek Hall


    ● Rentang: DC -12V ~ DC +12V



    Komunikasi RS485 Ganda Opsional


    ● Protokol: MODBUS-RTU


    ● 1 RS485 (standar)



    Fungsi DO/DI


    ● 2 DO (2A/30V DC; 2A/250V AC)


    ● 2 DI (kontak kering)



    Layar LCD


    ● Tampilan Parameter


    ● Antarmuka Pemrograman



    Keypads HMI untuk Pemrograman


    ● Pengaturan Tampilan Parameter


    ● Komunikasi



    Tampilan Sampel




    Ilustrasi Pengkabelan

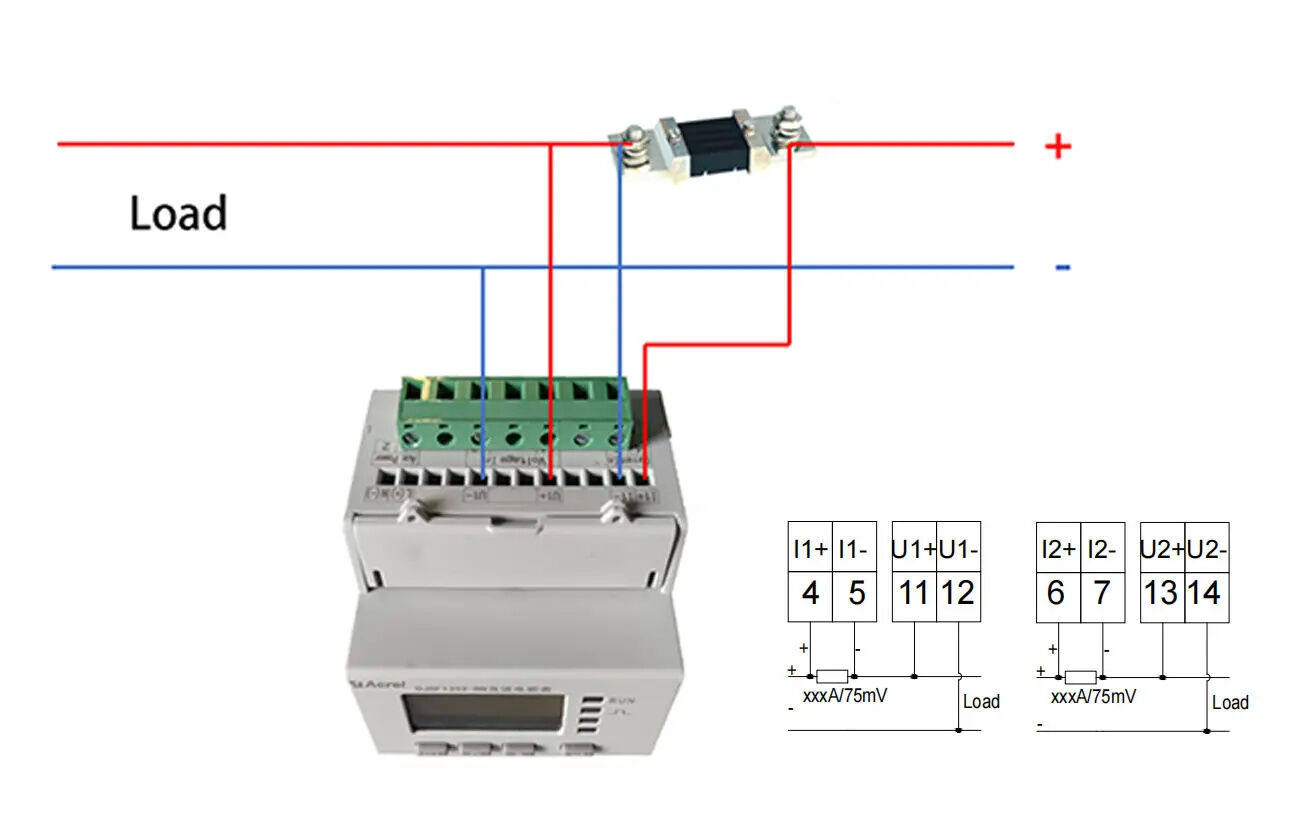

    Pengkabelan dengan Shunt

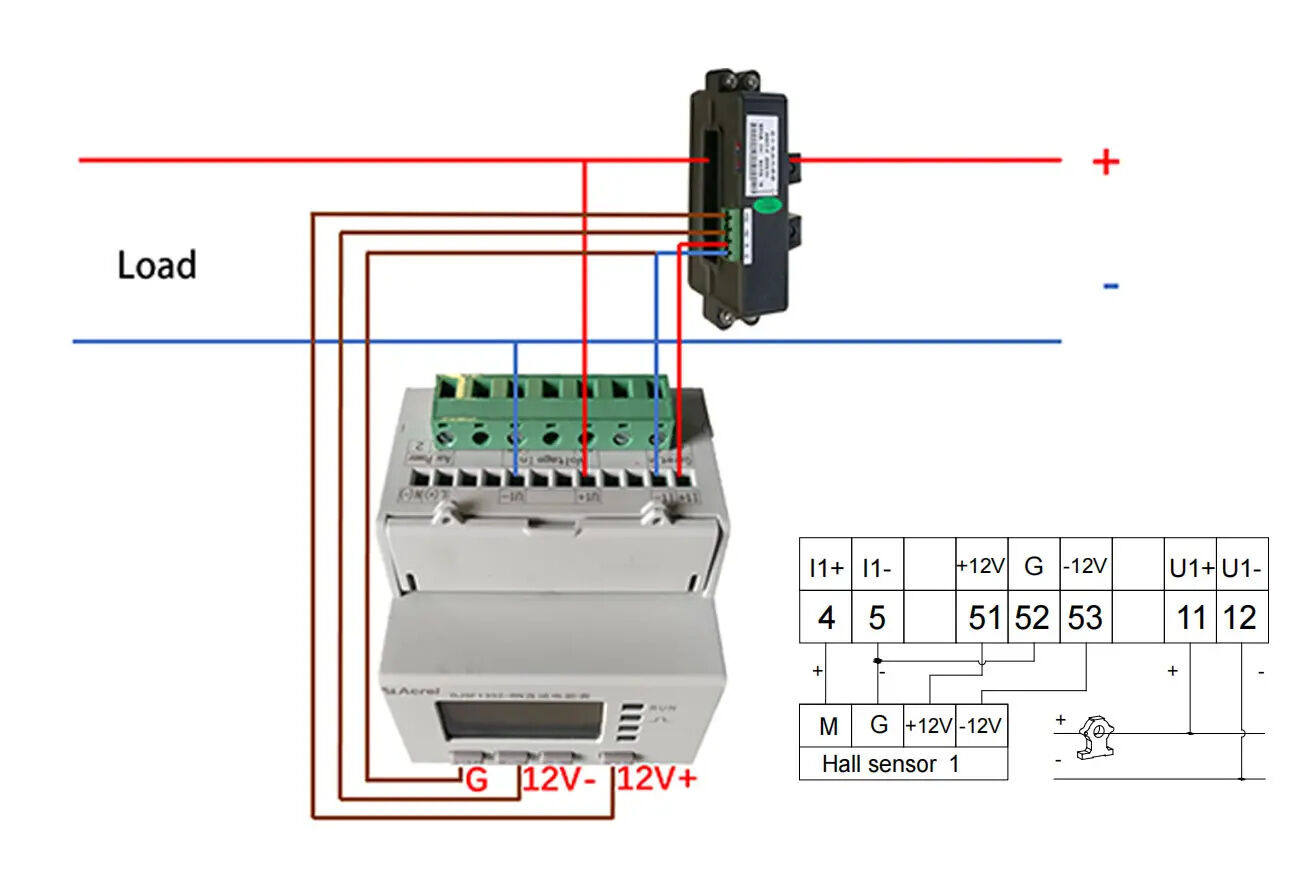

    Pengkabelan dengan Sensor Hall


    Aplikasi praktis


    Solusi Pemantauan Distribusi Tenaga PV Solor

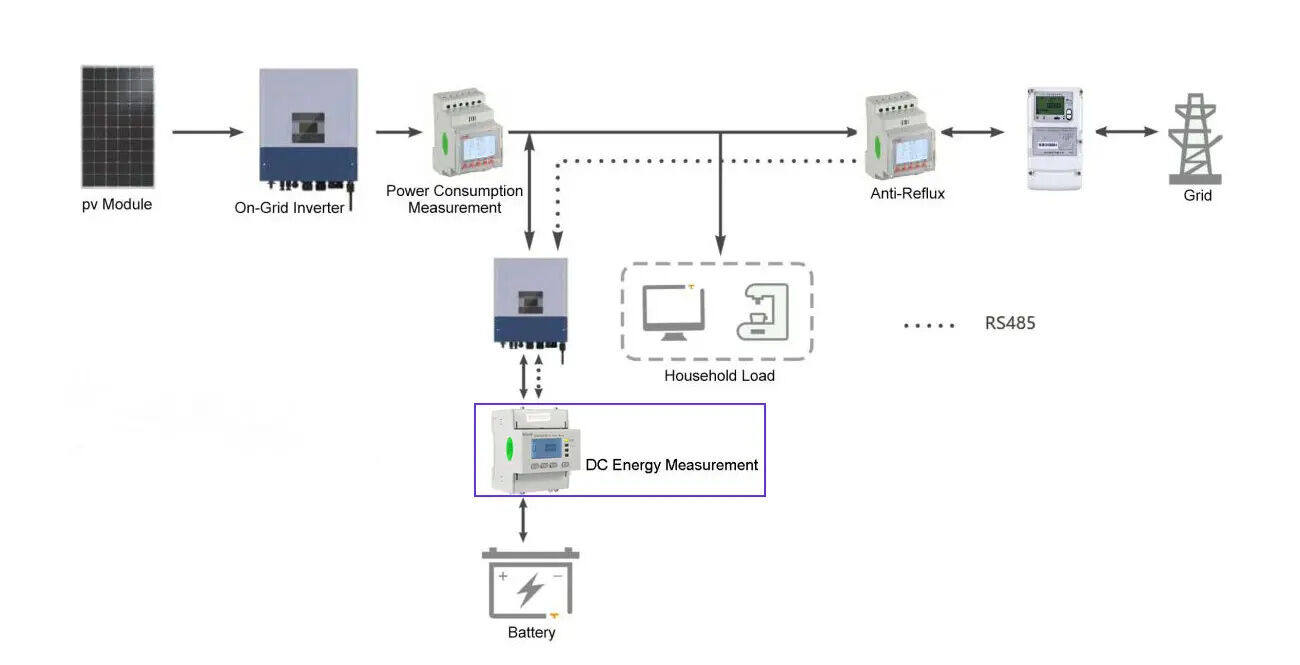

    Aplikasi Praktis di Solar PV dengan Inverter Penyimpanan Energi


    Aplikasi Praktis di Solar PV dengan Inverter on-grid


    Aplikasi Praktis di Twin EV Charger

  • Parameter teknis

    Parameter teknik


    Indikator

    Memasukkan

    Nilai nominal

    Rentang masukan tegangan

    masukan saat ini

    DC 0-1000V

    Lihat diagram pengkabelan fisik

    Shunt：0-75mV；

    Sensor hall：0-20mA、4-20mA、0-5V，0-10V dan seterusnya.

    Kelebihan muatan

    1,2 kali dinilai (terus menerus); 2 kali dinilai/1 detik;

    Konsumsi daya

    Tegangan: 0.2VA, arus 0.1VA

    Kelas akurasi

    Kelas 1

    Fungsi

    Menampilkan

    Layar LCD segmen 8-bit (LCD)

    Antarmuka Komunikasi

    RS485, inframerah

    Protokol komunikasi

    Modbus-RTU DL / T 645-2007

    Mengalihkan

    Beralih keluaran

    2 Output relai, 2A/30VDC atau 2A/250VA

    Beralih masukan

    2 input kontak kering

    Keluaran pulsa

    Output pulsa kedua, output pulsa energi

    Lihat tampilan SYS->PLUS di pengaturan menu meteran

    Misalnya: Pengukur menampilkan 100, yaitu 100imp/kWH

    Sumber Daya listrik

    Rentang tegangan:

    AC/DC 85-265V atau DC24V (±10%) atau DC48V (±10%)

    Konsumsi daya

    3W

    Frekuensi daya menahan tegangan

    Catu daya // Input tegangan // Input arus // Output relai dan input sakelar // Antarmuka komunikasi // Output pulsa 3kV/1 menit Catu daya // Output relai // Input tegangan // Input arus 3kV/1 menit Output pulsa // Antarmuka komunikasi / / Beralih masukan 2kV/1 menit

    Resistansi isolasi

    40 juta

    Rata-rata jam kerja bebas hambatan

    50000j

    Lingkungan

    Suhu

    Suhu operasi normal: -25 °C ~ +65 °C;

    Batasi suhu kerja: -40 °C ~ +70 °C;

    Suhu penyimpanan: -40 + 80

    Kelembaban

    93% RH, tidak ada kondensasi, tidak ada gas korosif

    Ketinggian

    2500m


    Konstanta nadi

    Daya maksimum

    999.9W

    10000

    imp/kWh

    9.999kW

    1000

    imp/kWh

    99.99kW

    100

    imp/kWh

    999.9kW

    10

    imp/kWh

    9999kW

    1

    imp/kWh

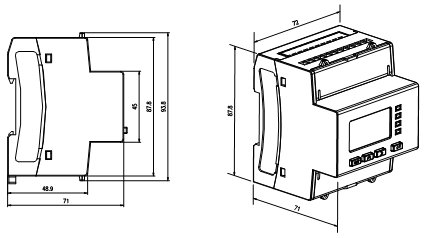

  • Bentuk dan dimensi pemasangan
