Solar PV monitoring DC multi sirkuit string energi meter untuk kotak combiner fotovoltaik



LOKASI:RUMAH - PRODUK - Pemantauan dan perlindungan daya - Pengukur yang dapat diprogram

● Pengukuran: Arus DC hingga 24 Sirkuit (dengan Sensor Hall); Tegangan Busbar
● Komunikasi: RS485 (MODBUS-RTU)
● Aplikasi: Dipasangkan dengan Kotak Penggabung PV untuk Pemantauan Multi-sirkuit DC
● Pemantauan Suhu: Suhu Bagian Dalam Kotak Penggabung PV
● DI Fungsi: Input Digital 3-saluran
● Tampilan: Layar LCD
● Pemasangan: Rel DIN 35mm (Badan Utama); Perforasi (Kabel)
● Catu Daya: 1000V DC atau 1500V DC
● Standar&Sertifikat: CE;LVD;EMC

PRODUK

Fitur

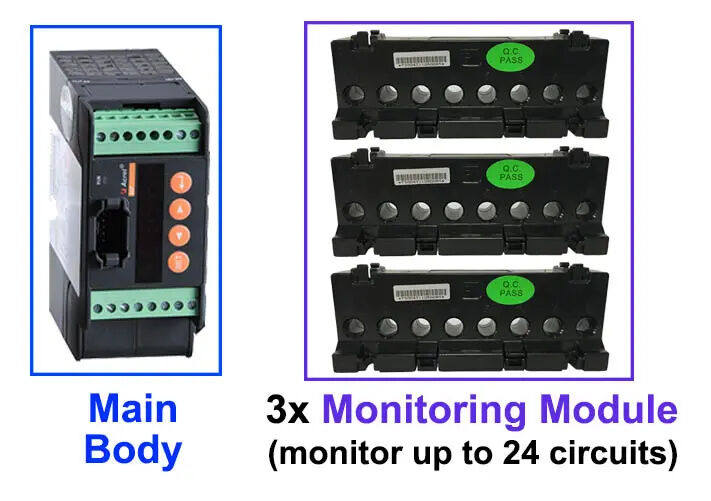

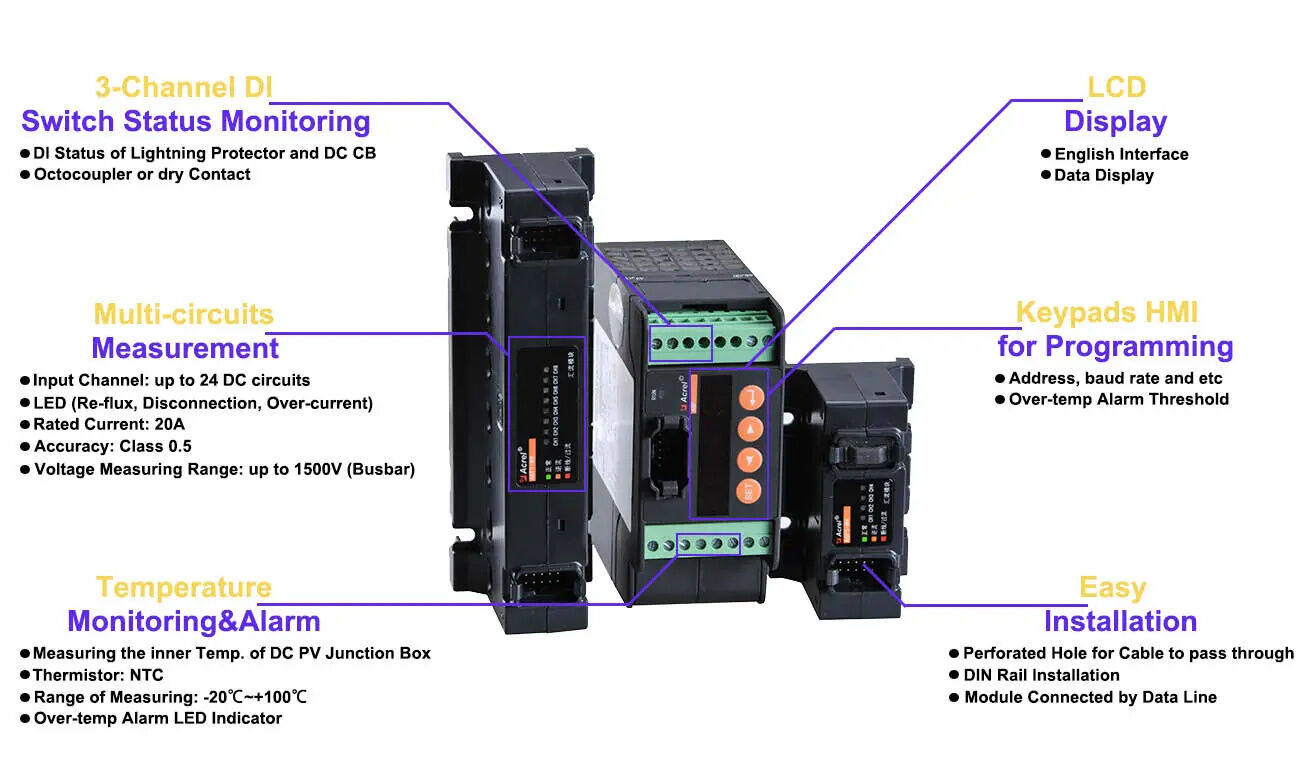

Pengukuran multi-sirkuit hingga 24 Sirkuit DC

● Saluran Input: hingga 24 Sirkuit

● Indikator LED untuk Fluks Ulang, Pemutusan, Arus Lebih

● Nilai Saat Ini: 20A

● Akurasi: 0,5 Kelas

● Rentang Pengukuran Tegangan: hingga 1500V (Busbar)

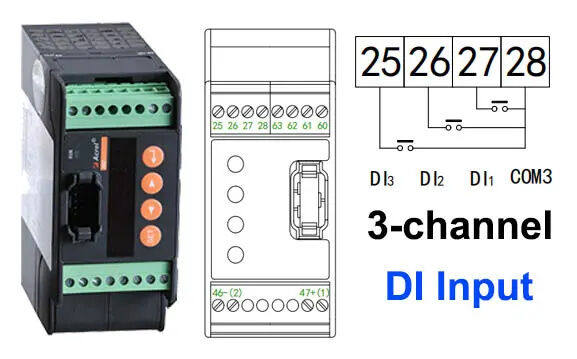

Pemantauan Status Saklar DI 3-Saluran

● Status DI Pelindung Petir dan DC CB

● Octocoupler atau Kontak kering

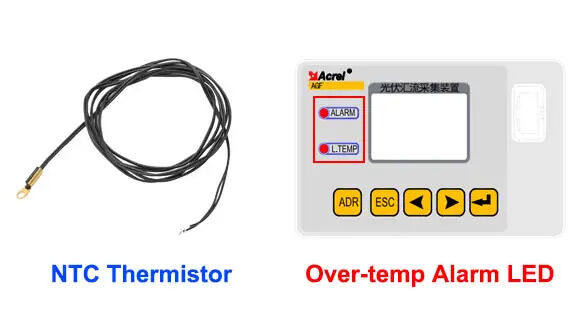

Pengukur Suhu & Fungsi Alarm Suhu berlebih

● Mengukur Suhu bagian dalam Kotak Persimpangan DC PV

● Termistor: NTC

● Rentang Pengukuran: -20℃~+100℃

Keypads HMI untuk Pemrograman

● Komunikasi (alamat, baud rate, dll.)

● Ambang Alarm Suhu Berlebih

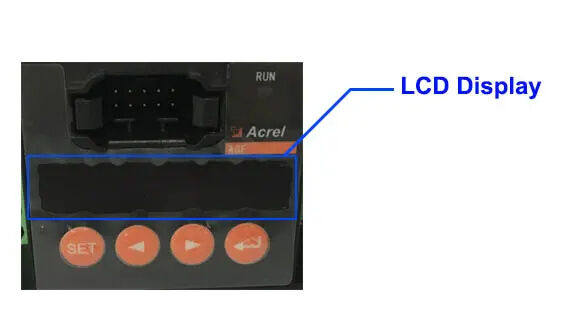

Layar LCD

● Antarmuka Bahasa Inggris

● Tampilan Data

Instalasi Mudah

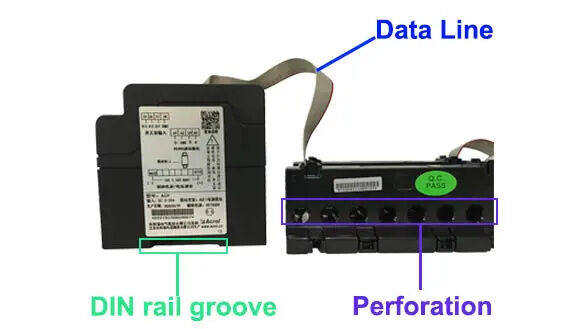

● Lubang Berlubang untuk Kabel untuk melewati

● Instalasi Rel DIN

● Modul Terhubung dengan Jalur Data

Instruksi pengkabelan

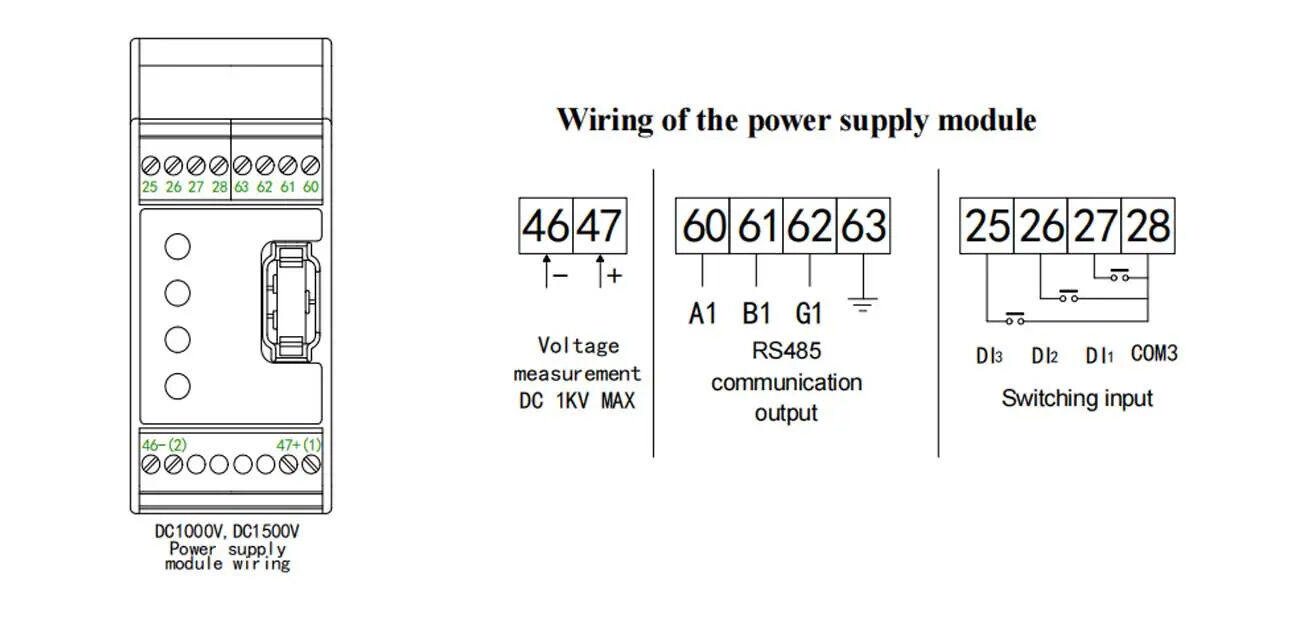

Pengkabelan Terminal

Instruksi Instalasi

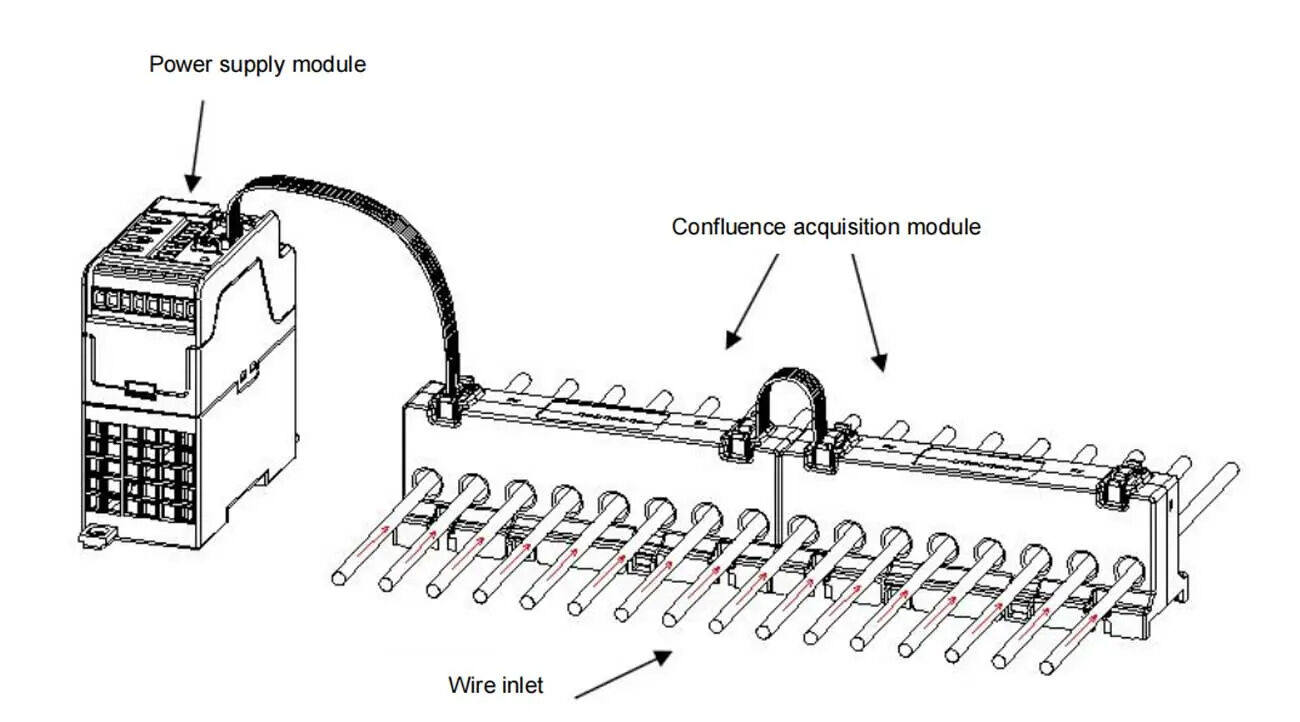

Pengkabelan Kabel melalui Perforasi

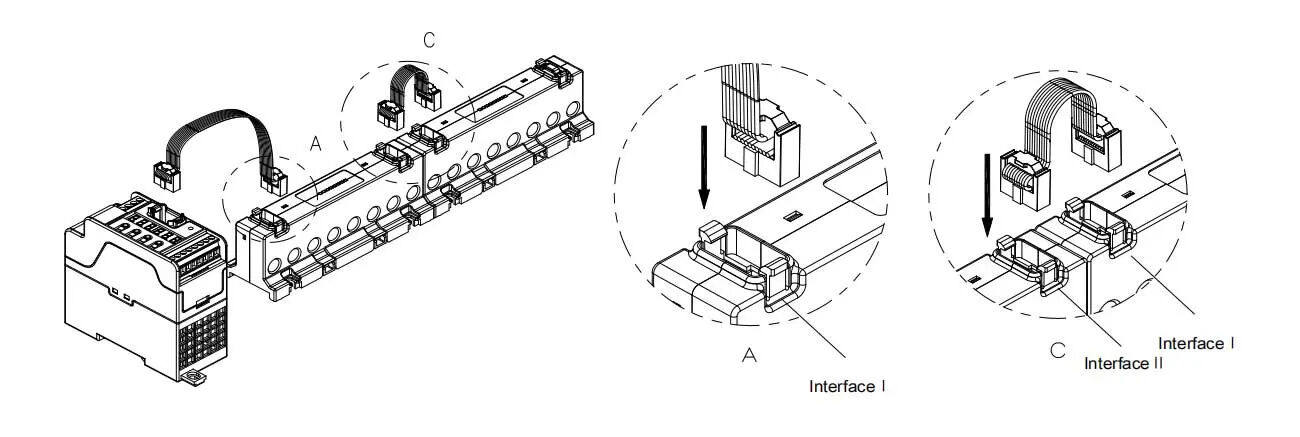

Modul Terhubung dengan Jalur Data

Aplikasi praktis

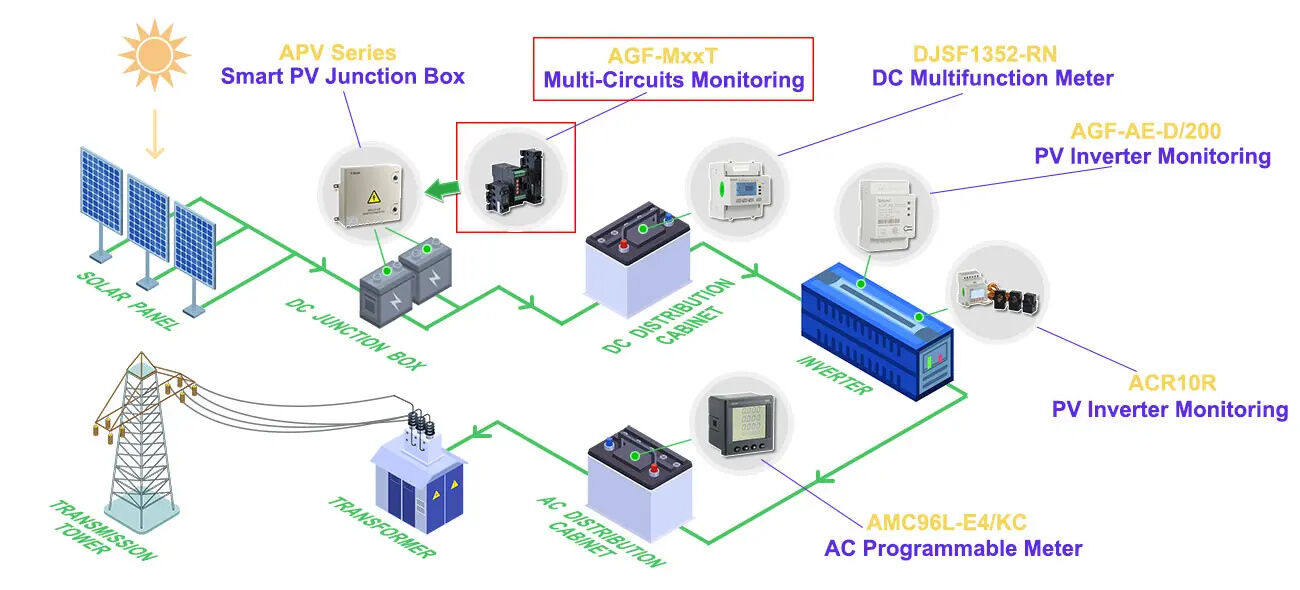

Solusi Pemantauan Distribusi Tenaga Surya PV

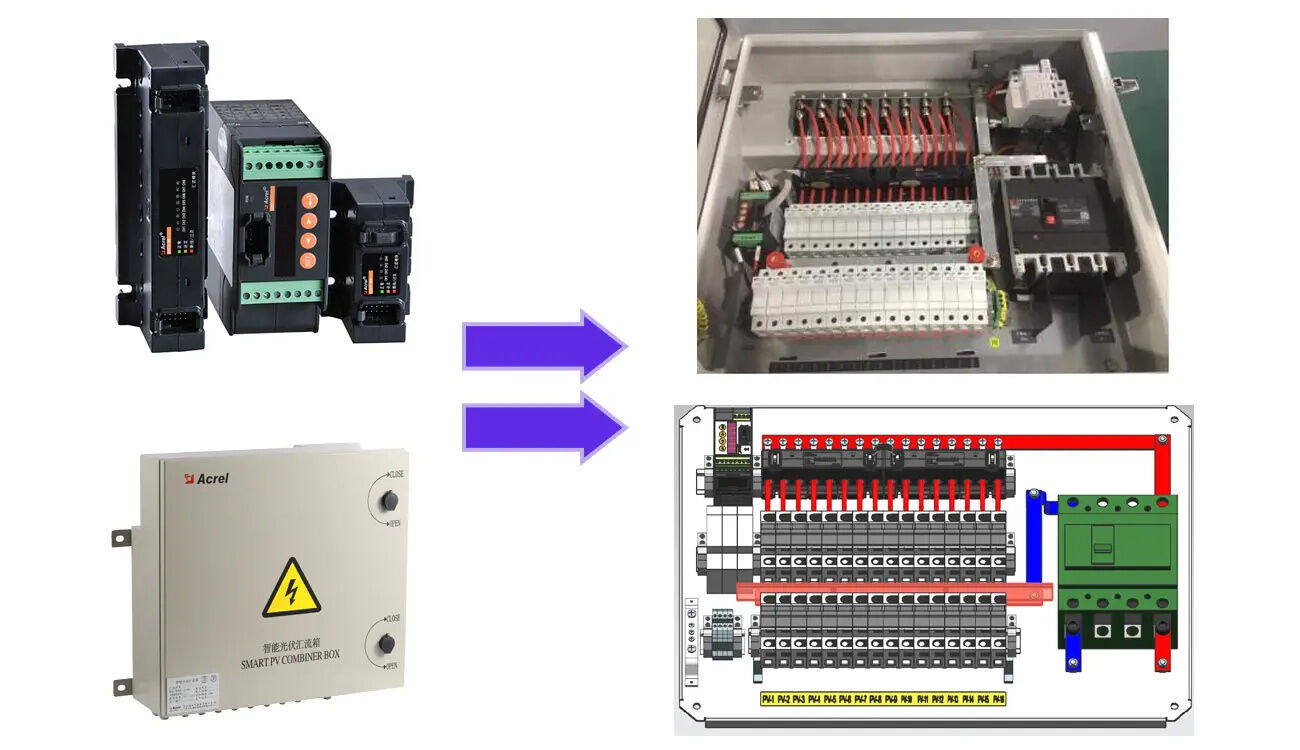

Aplikasi Praktis AGF-MxxT dalam Kotak Penggabung PV

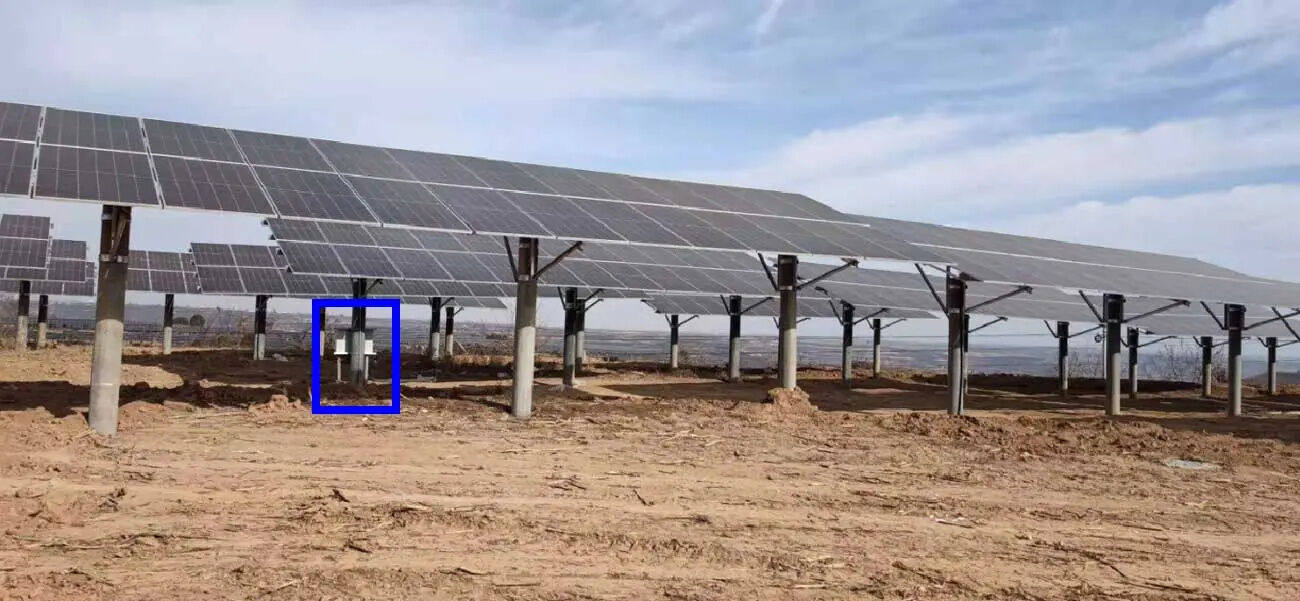

APV Smart Solar PV Combiner Box dipasang di bawah PV Array

Barang	Produk segar M4T	Produk segar-M8T	Produk segar M12T	buah dan sayuran-M16T	Produk segar-M20T	Produk segar-M24T
Saluran masukan	4	8	12	16	20	24
Nilai saat ini	DC 0~20A
Waktu merespon	1 detik
Ketepatan	0,5 kelas
Koefisien suhu	400ppm
komunikasi RS485	Protokol RS485/ModBus-RTU，4800/9600/19200/38400bps
Fungsi tambahan
Beralih masukan	Input 3 arah (optocoupler atau mode kontak kering)
Parameter teknis umum
Suhu / Kelembaban	Suhu kerja: -35 ~ + 65 kelembaban 95%, tidak ada kondensasi, tidak ada tempat gas korosi *Tampilkan suhu kerja modul: -20~+70℃
Fungsi pengukuran suhu	Untuk mengukur suhu bagian dalam kotak -20℃～100℃）
Ketinggian	3000m
Resistansi isolasi	100MΩ
Frekuensi industri menahan tegangan	daya/komunikasi/switching input/input tegangan sel--AC 2kV/1min (Ketika catu daya tambahan adalah DC1500V, tegangan penahan antara catu daya, input fotosel dan sirkuit lainnya adalah AC 2.7kV) Input/daya saat ini, tegangan sel, komunikasi, switching, status—AC3.5kV/1 menit
EMC	GB_T 17626.2-2006； Uji kekebalan pelepasan elektrostatik kelas 3, pelepasan udara 8kV, pelepasan kontak 6kV.
	GB_T 17626.4-2008； Tes kekebalan transien cepat listrik kelas 4, mode umum 4kV, mode perbedaan 2kV
	GB_T 17626.5-2008； Tes kekebalan lonjakan (kejut) kelas 4, mode umum 4kV, mode perbedaan 2kV
	GB_T 17626.8-2006； Uji kekebalan medan magnet frekuensi daya kelas 4
