Pengukur Energi DIN Rail Fase Tunggal ADL10-E
● Tegangan Referensi: 220V
● Arus Input: 10（60）A
● Ukuran Ringkas Kecil
● Pengukuran Parameter Listrik Beragam
● Pemasangan DIN Rail
● Layar LCD
● RS485 (MODBUS-RTU)
● IEC62053-21:2003; IEC62053-22:2003; CE; EAC

PRODUK

  • Fitur

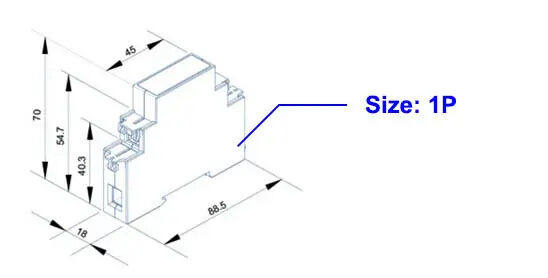

    Ukuran Kompak Kecil


    ● Dimensi (L*W*H): 18mm*88mm*70mm



    Pengukuran Parameter Listrik Beragam


    ● U (Tegangan)


    ● Saya (Saat Ini)


    ● P (Daya)


    ● Q (Daya reaktif)


    ● S (Kekuatan nyata)


    ● PF (Faktor daya)


    ● kWh (Kilowatt-jam)


    ● kVarh (Kilovar-jam)





    Instalasi Rel DIN


    ● Rel DIN standar 35mm

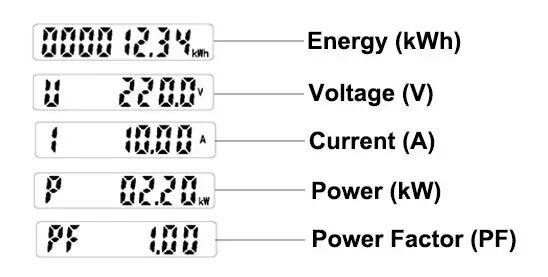

    Layar LCD


    ● 8 digit

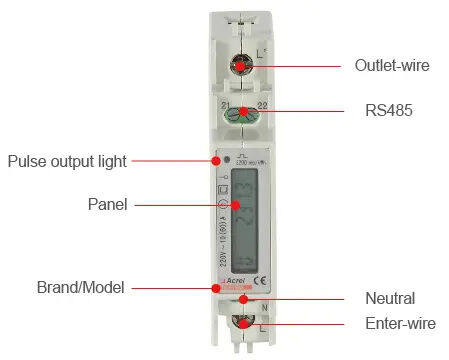

    Koneksi Khas



  • 1.Fungsi

    Fungsi

    Deskripsi fungsi

    Fungsi menyediakan

    Pengukuran kWh

    kWh aktif fase tunggal (positif dan negatif)

    ■

    Pengukuran parameter listrik

    Tegangan, Arus, Daya aktif, Daya reaktif, Daya semu, Faktor daya, dan Frekuensi

    ■

    Layar LCD

    Layar LCD bagian 8 bit

    ■

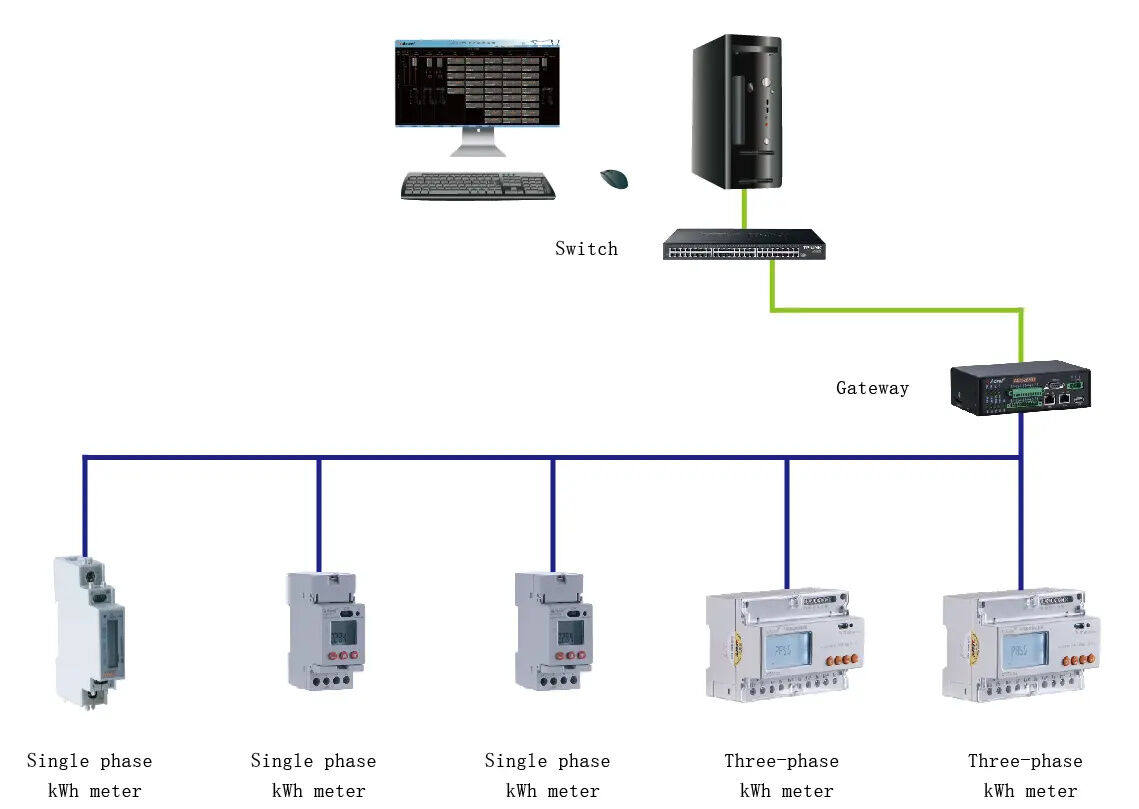

    Komunikasi

    Antarmuka komunikasi: RS485, Protokol komunikasi: MODBUS-RTU

    C

    ( berarti standar; berarti opsional)


    2. Parameter teknis

    2.1Kinerja listrik

    Tegangan masukan

    Tegangan referensi

    AC220V

    Frekuensi referensi

    50Hz

    Konsumsi daya

    <10VA

    Arus masukan

    Arus dasar

    10A

    Arus maksimum

    60A

    Mulai saat ini

    0,004Ib

    Konsumsi

    <4VA (Arus maksimum)

    Kinerja pengukuran

    Akurasi pengukuran

    1 Kelas

    Rentang pengukuran

    0000000.00~9999999.99kWh

    Komunikasi

    Antarmuka

    RS485(A+、B-)

    Mode koneksi

    Konduktor twisted pair terlindung

    Protokol

    MODBUS-RTU

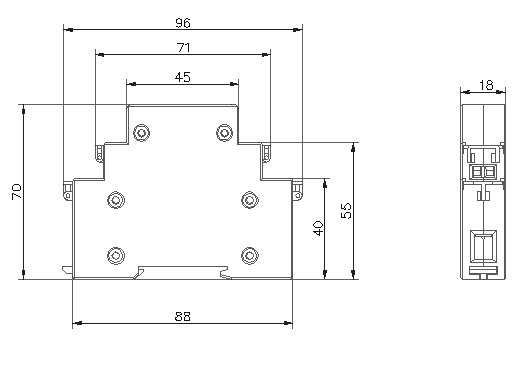

    2.2 Kinerja mekanis

    Garis Besar (Panjang × Lebar × Tinggi)

    18mm × 96 mm × 70mm


    2.3 Lingkungan kerja

    Kisaran suhu

    Suhu kerja

    -25℃~55

    Suhu penyimpanan

    -40℃~70

    Kelembaban relatif

    95% (Tanpa kondensasi)

    Ketinggian

    <2000m
