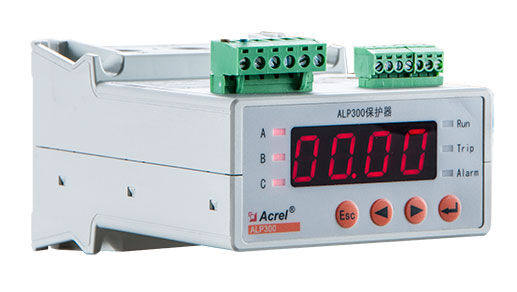

Relay Pelindung Motor Cerdas ALP300
● 2 DI yang dapat diprogram
● 4 DO yang dapat diprogram
● Komunikasi Modbus-RTU
● 1 output analog DC4-20mA

PRODUK

  • Umum

    Pelindung ALP300 (selanjutnya disebut pelindung) mengadopsi teknologi mikrokomputer chip tunggal terbaru dan memiliki fitur kapasitas yang kuat untuk menahan gangguan, kerja yang stabil dan andal, digitalisasi dan intelektualisasi, dan sebagainya.

    Parameter





    Fungsi pelindung


    Analog


    Pengukuran, pemantauan

    Arus tiga fase, arus bocor


    Komunikasi (RS485 Modbus RTU)


    Ukuran



    Koneksi Khas



    Aplikasi


  • Parameter teknik

    Indikator teknis

    Catu daya tambahan pelindung

    AC85V~265V

    Nilai tegangan kerja motor

    AC380V, 50Hz / 60Hz

    Nilai arus operasi motor

    5 (0,1A-5000A)

    25 (6.3A-25A)

    100 (25A-100A)

    Beralih masukan

    4 saluran, AC250V, 3A; DC30V, 3A

    Komunikasi

    Komunikasi MODBUS RTU

    Lingkungan

    Suhu kerja

    -10ºC ~ 55ºC

    Suhu penyimpanan

    -25ºC ~ 70ºC

    Kelembaban relatif

    ≤95% Tidak ada kondensasi, tidak ada gas korosif

    Ketinggian

    2000m

    Tingkat polusi

    Kelas 2

    Tingkat perlindungan

    IP30


  • 4.1 Dimensi pemasangan pelindung

    Satuan: mm


    LCD LED

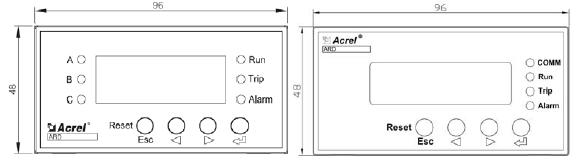

    Tampak depan

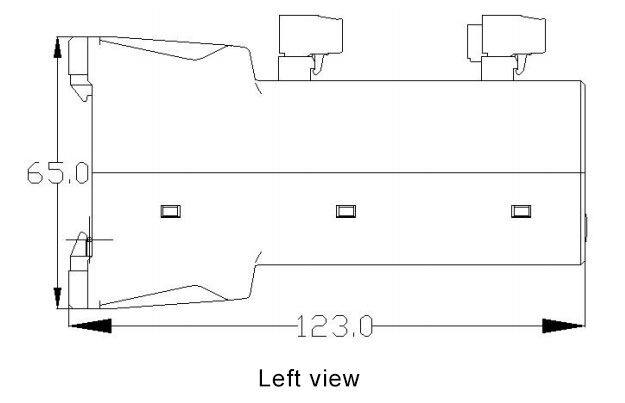

    Tampilan kiri

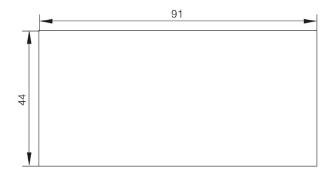

    Terbuka di permukaan

    Tubuh utama


    Dimensi pemasangan transformator


    Trafo Arus (0,1A-100A)


    Trafo Arus (63A-250A)


    Trafo Arus (250A-800A)


    Transformator arus urutan nol
