ARD3M Smart Motor Management Relay Dengan Fungsi FDR



LOKASI:RUMAH - PRODUK - Pemantauan dan perlindungan daya - Pelindung motor pintar

● Cocok untuk motor dengan voltase pengenal AC380V/660V;
● Perlindungan kebocoran opsional.
● Input 10 saluran; Keluaran 6 saluran,2 Saluran 4-20mA;
● 2 Saluran Modbus RTU; Profibus DP; Keuntungan; Modbus Tcp; Wi-Fi, dll.

PRODUK

Umum

Pelindung motor cerdas ARD3M (selanjutnya disebut sebagai pelindung) cocok untuk sirkuit motor bertegangan rendah dengan voltase pengenal hingga 660V dan mengintegrasikan perlindungan, pengukuran, kontrol, komunikasi, operasi, dan pemeliharaan. Fungsi perlindungannya yang sempurna memastikan pengoperasian yang aman dari motor, dengan fungsi logika yang dapat diprogram, dapat memenuhi berbagai metode kontrol. Modul komunikasi yang berbeda dapat dipilih untuk memenuhi kebutuhan komunikasi lapangan.

Fitur fungsional

Ketepatan

Energi aktif: Kelas 0,5

Frekuensi

Rentang: 45-65Hz

Catu daya tambahan

AC/DC 85~265V

Keluaran pulsa

1600-160000imp/kWh

Konsumsi

Tegangan: Konsumsi daya <0,5VA;

Saat ini: Konsumsi daya <0,5VA;

Catu daya tambahan: konsumsi daya≤10VA

Komunikasi :

Modbus RTU 2 Saluran; Profibus DP; Keuntungan; Modbus Tcp; Wifi

Beralih :

Masukan 10 saluran; Keluaran 6 saluran

Analog:

2 Saluran 4-20mA

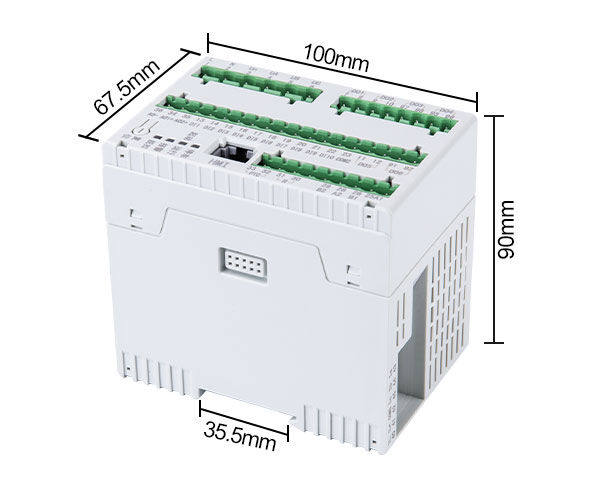

Ukuran

Pemilihan Produk

Koneksi Khas

Aplikasi

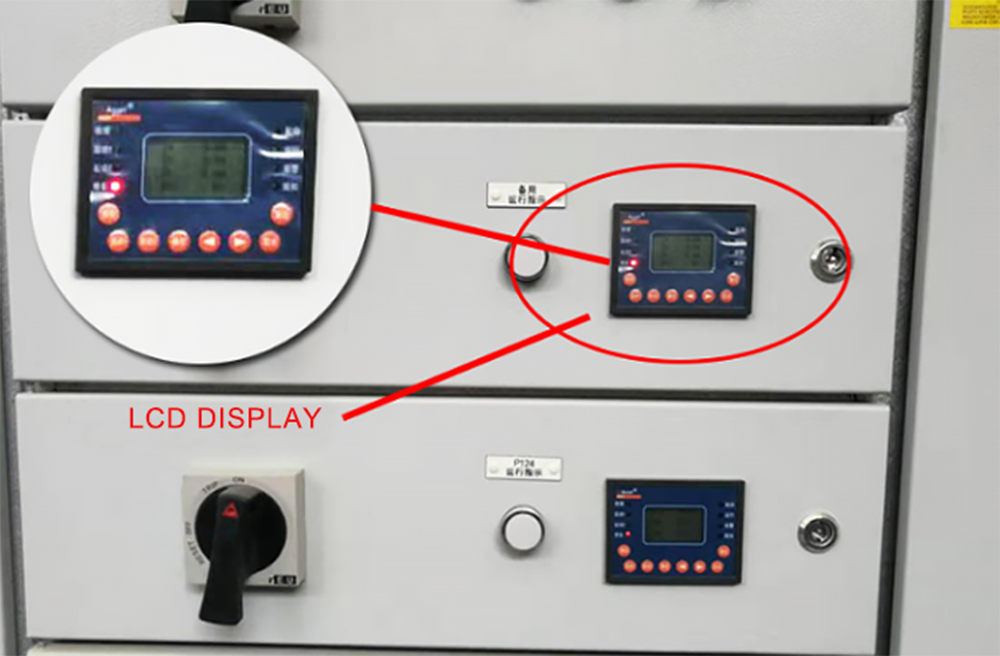

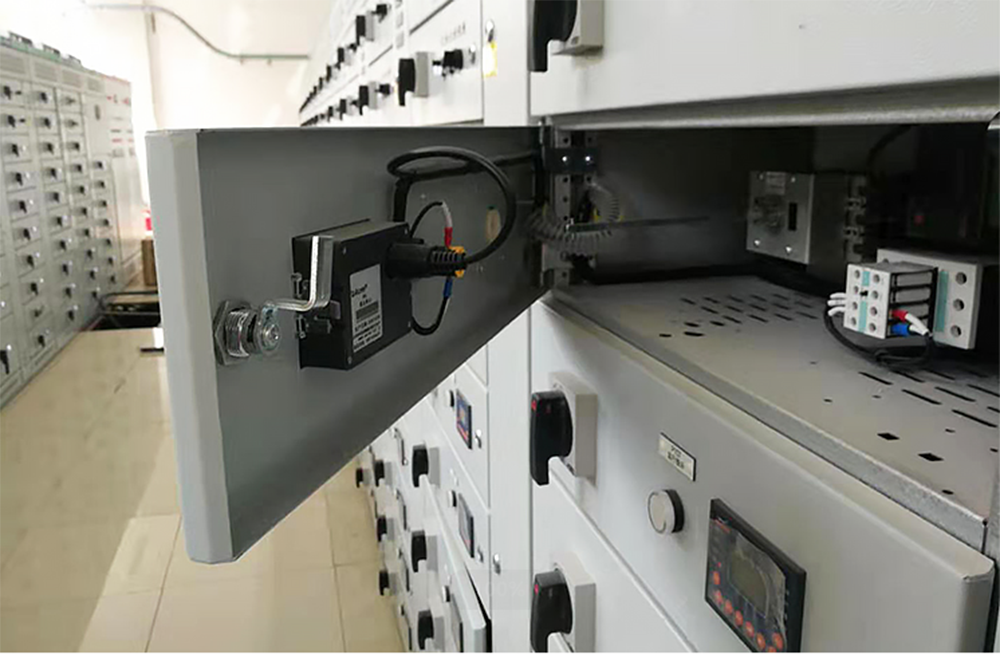

Gambar Aplikasi Langsung

Parameter teknik	Indikator teknis
Catu daya tambahan pelindung	Mendukung dua modul daya, modul daya AC 220V (AC85-265V/DC100-300V) default, modul daya AC 380V (AC/DC100-415V) opsional
Nilai tegangan kerja motor	AC220V / 380V / 660V , 50Hz / 60Hz
Nilai arus operasi motor	1 (0,1A-5000A)	Transformator arus eksternal
	5 (0,1A-5000A)
	25 （ 6.3A-25A ）
	100 （ 25A-100A ）
	250 （ 63A-250A ）
	800 （ 250A-800A ）
Kapasitas kontak keluaran relai	Beban impedansi	AC250V 、 10A
Beralih masukan	10 saluran kontak kering pasif (masukan DC110V, DC220V, AC220V aktif dapat opsional)
Komunikasi	Standar disediakan	Komunikasi 2channel MODBUS RTU

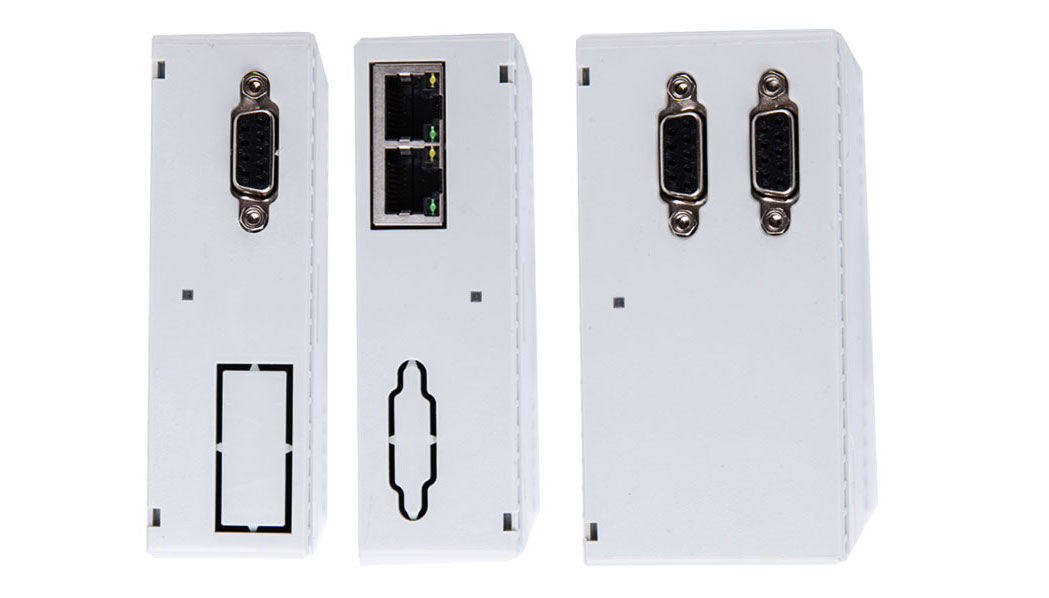

Komunikasi	Opsional （ hanya satu yang dapat dipilih ）	1-2 saluran komunikasi PROFIBUS DPV1 、 komunikasi PROFINET 1 saluran 、 komunikasi Ethernet （ protokol MODBUS TCP ）
Lingkungan	Suhu kerja	-10ºC 55ºC _
	Suhu penyimpanan	-25ºC 70ºC _
	Kelembaban relatif	≤95 ﹪ Tanpa kondensasi, tanpa gas korosif
	Ketinggian	≤2000m
Tingkat polusi	Kelas 3
Tingkat perlindungan	Badan utama IP20, modul tampilan terpisah IP54 (dipasang di panel kabinet)
Kategori instalasi	Tingkat III

Tampak Depan Tampak Kiri
Pandangan atas
4.2 Dimensi pemasangan unit tampilan pelindung
Dimensi pemasangan trafo
Trafo Arus (0,1A-100A)
Trafo Arus (63A-250A)
Trafo Arus (250A-800A)
Transformator arus urutan nol
