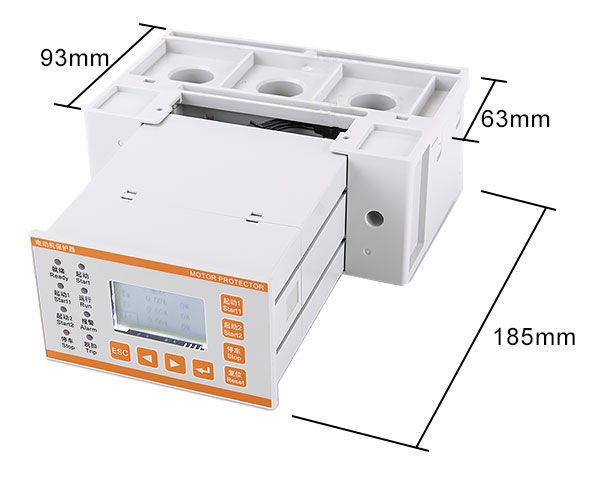

ARD2M Over Load Intelligent Motor Protection Relay
● U, I, P, S, PF, F, EP, Leakage, PTC/NTC
● Mulai fungsi kontrol
● 8 DI yang dapat diprogram
● 5 DO yang dapat diprogram
● Modbus-RTU atau Profibus -Komunikasi DP
● 1 output analog DC4-20mA
● SOE
● Fungsi anti-guncangan

PRODUK

  • Umum

    Pelindung motor ARD2M (selanjutnya disebut pelindung) cocok untuk sirkuit motor tegangan rendah dengan tegangan pengenal hingga 380V dan mengintegrasikan perlindungan, pengukuran, kontrol, komunikasi, pengoperasian, dan pemeliharaan. Fungsi perlindungannya yang sempurna memastikan pengoperasian motor yang aman , dengan fungsi logika yang dapat diprogram, dapat memenuhi berbagai metode kontrol.


    Fitur fungsional



    Fungsi pelindung


    Fungsi kontrol

    Berbagai metode kontrol, input dan output yang dapat diprogram


    Pengukuran, pemantauan

    Tegangan tiga fase, arus, daya aktif, energi listrik, arus bocor, faktor daya, PTC/NTC


    BUMN


    Komunikasi

    RS485 Modbus RTU atau Profibus-DP


    Ukuran


    Koneksi Khas




    Aplikasi


  • Parameter teknik

    Indikator teknis

    Catu daya tambahan pelindung

    AC85-265V/DC100-350V

    Nilai tegangan kerja motor

    AC220V / 380V, 50Hz / 60Hz

    Nilai arus operasi motor

    1 (0,1A-5000A)

    Terintegrasi / Terpisah transformator arus

    5 (0,1A-5000A)

    25 (6.3A-25A)

    100 (25A-100A)

    250 (63A-250A)

    Membagi transformator arus

    800 (250A-800A)

    Kapasitas kontak keluaran relai

    Beban impedansi

    AC250V, 10A

    Beralih masukan

    8 saluran kontak kering pasif (masukan DC110V, DC220V, AC220V aktif dapat opsional)

    Komunikasi

    RS485 Modbus_RTU, Profibus_DP

    Lingkungan

    Suhu kerja

    -10ºC ~ 55ºC

    Suhu penyimpanan

    -25ºC ~ 70ºC

    Kelembaban relatif

    ≤95% Tidak ada kondensasi, tidak ada gas korosif

    Ketinggian

    2000m

    Tingkat polusi

    Kelas 3

    Tingkat perlindungan

    Tubuh utama IP20, modul tampilan terpisah IP54 (dipasang pada panel kabinet)

    kategori instalasi

    Tingkat III


  • 图片71.png

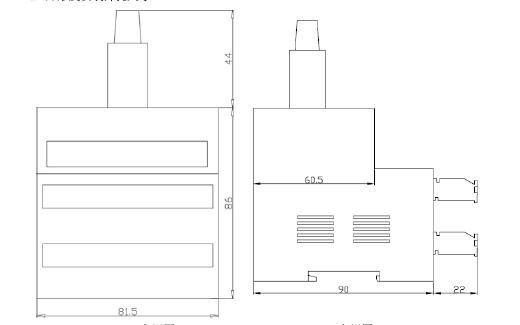

    Tampak Depan Tampak Kiri


    Pandangan atas

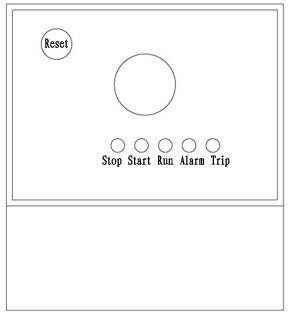

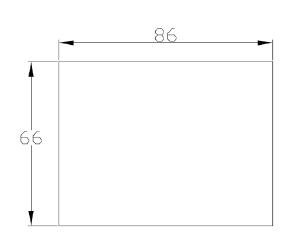

    4.2 Dimensi pemasangan unit tampilan pelindung

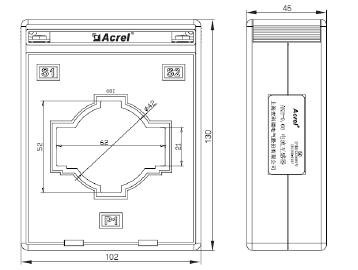

    Dimensi pemasangan transformator

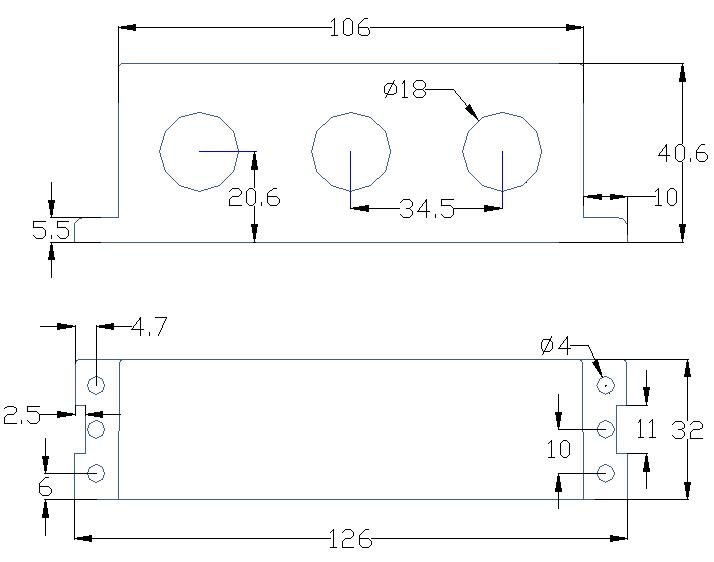

    Trafo Arus (0,1A-100A)

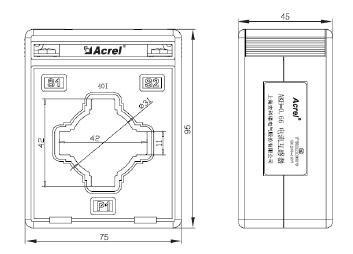

    Trafo Arus (63A-250A)


    Trafo Arus (250A-800A)

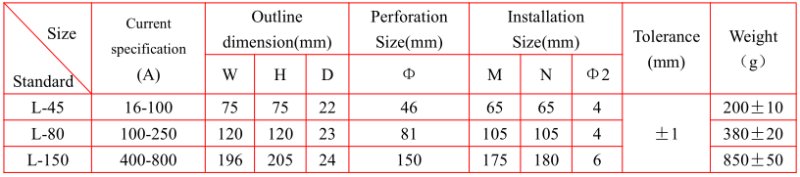

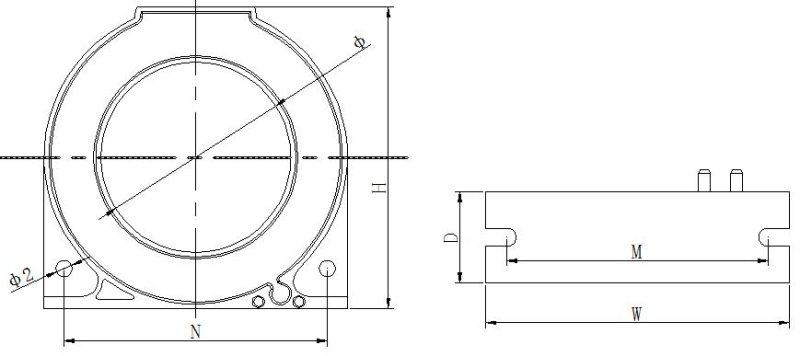

    Transformator arus urutan nol
