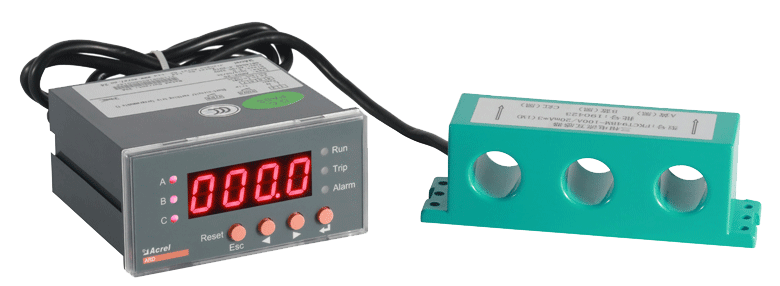

Relay Pelindung Motor Cerdas ARD2



LOKASI:RUMAH - PRODUK - Pemantauan dan perlindungan daya - Pelindung motor pintar

● Cocok untuk motor dengan tegangan pengenal AC380V/660V;
● Perlindungan kebocoran opsional, komunikasi RS485, output analog, dll.
● 2 saluran input simpul kering pasif DI, catu daya sinyal dengan catu daya DC24V bawaan ;
● 4 saluran keluaran DO.

PRODUK

Umum

ARD2 smart Motor Protector cocok untuk motor dengan tegangan pengenal AC380V / 660V, dapat melindungi motor dalam kisaran arus pengenal dari start-up batas waktu, kelebihan beban, pemblokiran, korsleting, di bawah beban, ketidakseimbangan, kegagalan fase dan sebagainya.

Parameter

Ketepatan

Energi aktif: Kelas 0.5

Frekuensi

Rentang: 45-65Hz

Catu daya tambahan

AC/DC 85~265V

Keluaran pulsa

1600-160000imp/kWh

Konsumsi

Tegangan: Konsumsi daya <0.5VA;

Saat ini: Konsumsi daya <0.5VA;

Catu daya tambahan: konsumsi daya 10VA

Instalasi : Panel terpasang

Dimensi (L * W * H) : 96mm * 78.5mm * 48mm

pengkabelan

Koneksi Khas

Aplikasi

Parameter	Spesifikasi teknis
Catu daya tambahan	AC85-265V/DC100-300V, konsumsi daya 7VA
Nilai tegangan	AC380V/660V, 50Hz/60Hz
Nilai saat ini	1A 0.1-999.9A）	Transformator arus spesifik
	5A（0.1-999.9A）
	1.6A 0.4-1.6A）
	6.3A (1.6-6.3A)
	25A（6.3-25A）
	100A（25-100A
	250A（63-250A）
	800A（250-800A）
Kontaktor keluaran relai Nilai kapasitas negatif	4 saluran, AC250V, 3A
Beralih masukan	2 saluran isolasi opto-coupler
Komunikasi	Standar	RS485 Modbus-RTU）
	Opsi pilih salah satu	1 atau 2 saluran Profibus DPV1 1 saluran Profil Ethernet Modbus TCP）
Lingkungan	Suhu operasi	-10℃~+55
	Suhu penyimpanan	-20℃~+65
	Kelembaban relatif	95%（Tanpa kondensasi）
	Ketinggian	2000m
Kelas polusi	Level 2
Tingkat perlindungan	Modul utama IP20
kategori instalasi	Kelas III

4.1 Dimensi pemasangan pelindung
Satuan: mm
LCD LED
Tampak depan
Tampilan kiri
Terbuka di permukaan
Tubuh utama

Dimensi pemasangan transformator
Trafo Arus (0,1A-100A)
Trafo Arus (63A-250A)
Trafo Arus (250A-800A)
Transformator arus urutan nol
