Seri ALP pelindung saluran tegangan rendah cerdas cocok untuk sistem tegangan rendah dengan tegangan pengenal hingga 400V AC, arus pengenal hingga AC 6300A dan frekuensi pengenal 50 / 60Hz. Produk set perlindungan, pengukuran, kontrol, komunikasi bus sebagai satu, sambil menyediakan remote kontrol otomatis, kontrol langsung di tempat, indikasi panel, alarm sinyal, catatan operasi, catatan alarm perjalanan dan catatan kuantitas saklar

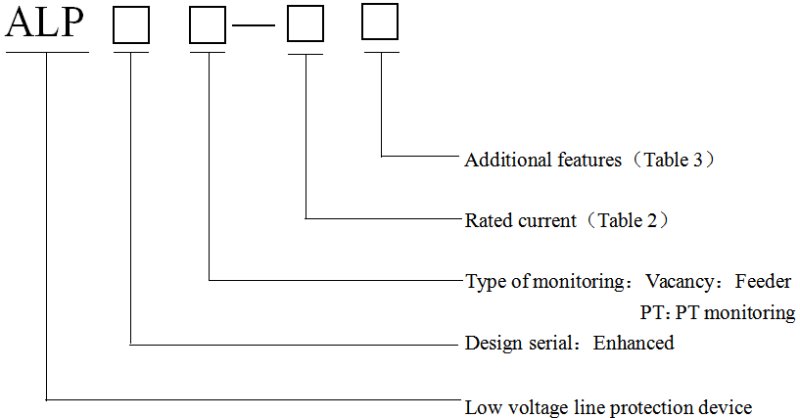

2 、 Deskripsi Model
Tabel 1 Kode fungsi
Kode fungsi | Function Description |
200 | Embedded installation |
220 | Embedded installation |
320 | Rail mounting |
Tabel 2 Arus terukur
Spesifikasi pelindung saat ini | Tunable current range(A) |
1 | 1-6300(Ratio can be set) |
5 | 1-6300(Ratio can be set) |
25 | 6-25 |
100 | 20-100 |
160 | 80-160 |
400 | 140-400 |
Tabel 3 Fitur tambahan
Fitur tambahan | Code |
Arus sisa (Kebocoran) | L |
Output analog 4-20mA | M |
Catatan : 1 、 Ketika proteksi kebocoran L dipilih sebagai fungsi tambahan, Anda perlu membeli trafo urutan-nol dengan bukaan yang berbeda sesuai dengan arus sebenarnya.
3 、 Indikator teknis
modelTeknis indikator | ALP200 | ALP220 | ALP320 |
Pelindung catu daya tambahan | AC 85V ~ 265V / DC 110V ~ 350, konsumsi daya7VA | ||
Tegangan kerja pengenal saluran | AC220V / 380V, 50Hz / 60Hz | ||
Pelindung menilai arus operasi | 1 (1A-6300A) | Modul deteksi transformator arus kecil khusus | |
5 (1A-6300A) | |||
25 (6A-25A) | |||
100 (20A-100A) | |||
160 (80A-160A) | Modul deteksi trafo arus eksternal | ||
400 (140A-400A) | |||
Relay kapasitas kontak keluaran | Beban resistif | ALP200 、 ALP220 : 1 (95.96.97) : AC : 250V 3A ; DC : 30V 3A3 : AC : 250V 5A ; DC : 30V 5A | |
ALP320 : 5 keluaran relai AC: 250V 8A | |||
Lingkungan | Operating temperature | -10ºC ~ 55ºC | |
Suhu penyimpanan | -25ºC ~ 70ºC | ||
Kelembaban relatif | ≤95 ﹪ tanpa kondensasi, tidak ada gas korosif | ||
Ketinggian | ≤2000m | ||
Tingkat polusi | 3 | ||
Tingkat perlindungan | ALP200 : IP20ALP220 : IP20ALP320 : Main body IP20, modul tampilan IP54 (saat dipasang di panel kabinet) | ||
Kategori instalasi | Tingkat III |
4 、 Fitur Produk
Deskripsi: “√” berarti Standar “■” berarti opsional
ModelFunction | ALP200 | ALP220 | ALP320 | ||
Aplikasi | Pengumpan 0.4kV | ||||
Mengalihkan akuisisi | 5 | 5 | 9 | ||
Output relai | 4 | 4 | 5 | ||
Fungsi pengukuran | I | U、I、P、PF、F、kWh | U、I、P、PF、F、kWh | ||
Fungsi pelindung | Perlindungan arus lebih waktu terbalik | √ | √ | √ | |
Perlindungan arus berlebih batas waktu rendah | √ | √ | √ | ||
Perlindungan arus berlebih dengan batas waktu tinggi | √ | √ | √ | ||
Perlindungan urutan nol waktu rendah | √ | √ | √ | ||
Perlindungan urutan nol waktu tinggi | √ | √ | √ | ||
Perlindungan urutan nol waktu terbalik | √ | √ | √ | ||
Perlindungan kegagalan fase | √ | √ | √ | ||
Perlindungan ketidakseimbangan | √ | √ | √ | ||
Perlindungan permintaan saat ini | √ | √ | √ | ||
Perlindungan tautan 1 | √ | √ | √ | ||
Perlindungan tautan 2 | √ | √ | √ | ||
Perlindungan tautan 3 | √ | √ | √ | ||
Perlindungan tegangan rendah | √ | √ | |||
Perlindungan tegangan lebih | √ | √ | |||
Perlindungan arus sisa | ■ | ■ | ■ | ||
Perlindungan tegangan rendah | |||||
Perlindungan dua tahap tegangan rendah | |||||
Perlindungan tiga tahap tegangan rendah | |||||
Perlindungan tegangan berlebih urutan nol | |||||
Perlindungan ketidakseimbangan tegangan | |||||
Perlindungan pemutusan PT | |||||
Perlindungan posisi mobil | |||||
Alarm | Alarm segmen I kelebihan beban | ||||
Overload II alarm | |||||
Komunikasi | Modbus-RTU | √ | √ | √ | |
Aksesibilitas | 1 cara keluaran analog 4-20mA | ■ | ■ | ■ | |
merekam | 8 fault records | √ | √ | √ | |
8 catatan perjalanan | √ | √ | √ | ||
8 catatan penutup | √ | √ | √ | ||
8 catatan tindakan DI | √ | √ | √ | ||
Permintaan pengaturan perlindungan | √ | √ | √ | ||
Pengaturan perlindungan | √ | √ | √ |
Catatan: MAXU: tegangan saluran maksimum; U0: tegangan ground; F: frekuensi; εu: tingkat ketidakseimbangan tegangan.
