Relay Manajemen Motor Perlindungan Industri ARD2F
● U, I, P, S, PF, F, EP, Kebocoran, PTC/NTC
● 16 fungsi pelindung
● Mulai fungsi kontrol
● 9 DI yang dapat diprogram
● 5 DO yang dapat diprogram
● Komunikasi Modbus-RTU atau Profibus-DP
● 1 output analog DC4-20mA
● 20 catatan kesalahan
● Fungsi anti-guncangan

PRODUK

  • Umum

    Pelindung motor cerdas ARD2F (selanjutnya disebut pelindung) cocok untuk sirkuit motor tegangan rendah dengan tegangan pengenal hingga 660V dan mengintegrasikan perlindungan, pengukuran, kontrol, komunikasi, pengoperasian, dan pemeliharaan. Fungsi perlindungannya yang sempurna memastikan pengoperasian yang aman dari motor, dengan fungsi yang dapat diprogram logika, dapat memenuhi berbagai metode kontrol.


    Fitur fungsional


    		Fungsi pelindung


    Fungsi kontrol

    Berbagai metode kontrol, input dan output yang dapat diprogram


    Pengukuran, pemantauan

    Tegangan tiga fase, arus, daya aktif, energi listrik, arus bocor, faktor daya, PTC/NTC


    Catatan operasi dan pemeliharaan


    Komunikasi


    Interaksi manusia-komputer


    Ukuran





    Koneksi Khas





    Aplikasi



  • Parameter teknik

    Indikator teknis

    Catu daya tambahan pelindung

    Mendukung dua modul daya, modul daya AC 220V (AC85-265V/DC100-300V) default, modul daya AC 380V (AC/DC100-415V) opsional

    Nilai tegangan kerja motor

    AC220V / 380V / 660V, 50Hz / 60Hz

    Nilai arus operasi motor

    1 (0,1A-5000A)

    Transformator arus eksternal

    5 (0,1A-5000A)

    1.6 (0.4A-1.6A)

    6.3 (1.6A-6.3A)

    25 (6.3A-25A)

    100 (25A-100A)

    250 (63A-250A)

    800 (250A-800A)

    Kapasitas kontak keluaran relai

    Beban impedansi

    AC250V, 10A

    Beralih masukan

    10 saluran kontak kering pasif (masukan DC110V, DC220V, AC220V aktif dapat opsional)

    Komunikasi

    Komunikasi MODBUS RTU, komunikasi PROFIBUS_DP

    Lingkungan

    Suhu kerja

    -10ºC ~ 55ºC

    Suhu penyimpanan

    -25ºC ~ 70ºC

    Kelembaban relatif

    ≤95% Tidak ada kondensasi, tidak ada gas korosif

    Ketinggian

    2000m

    Tingkat polusi

    Kelas 3

    Tingkat perlindungan

    Tubuh utama IP20, modul tampilan terpisah IP54 (dipasang pada panel kabinet)

    kategori instalasi

    Tingkat III


  • 图片71.png

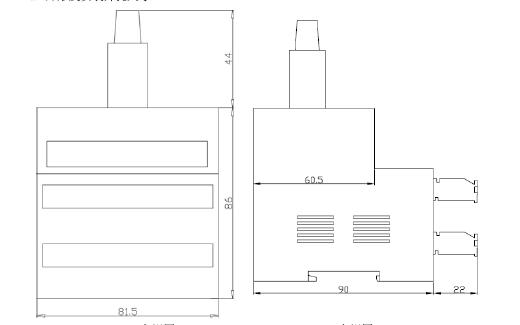

    Tampak Depan Tampak Kiri


    Pandangan atas

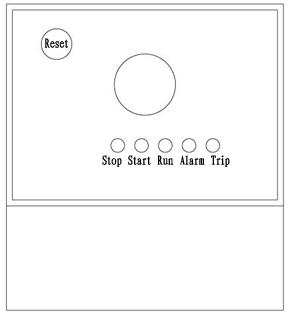

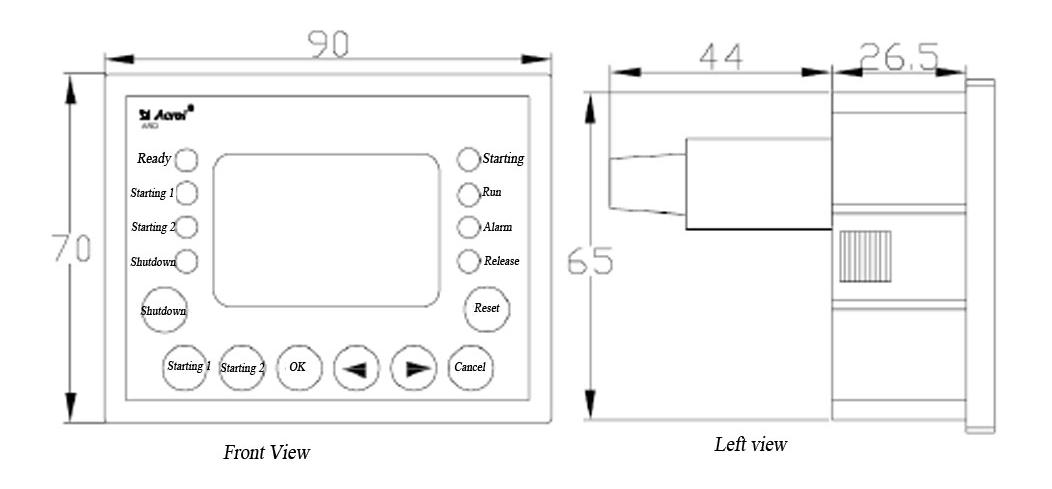

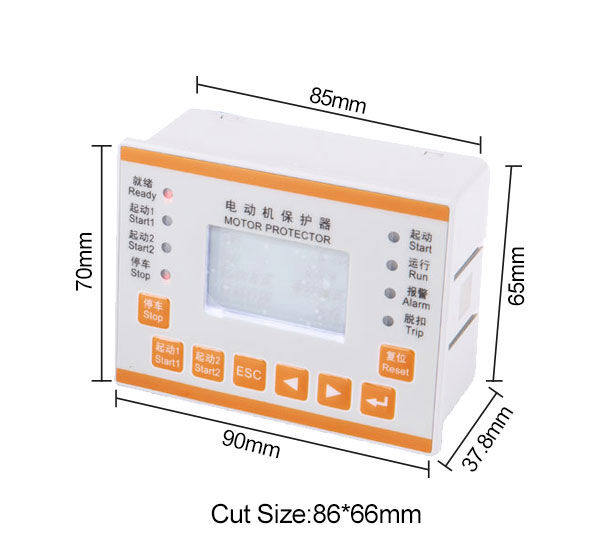

    4.2 Dimensi pemasangan unit tampilan pelindung



    Dimensi pemasangan transformator


    Trafo Arus (0,1A-100A)

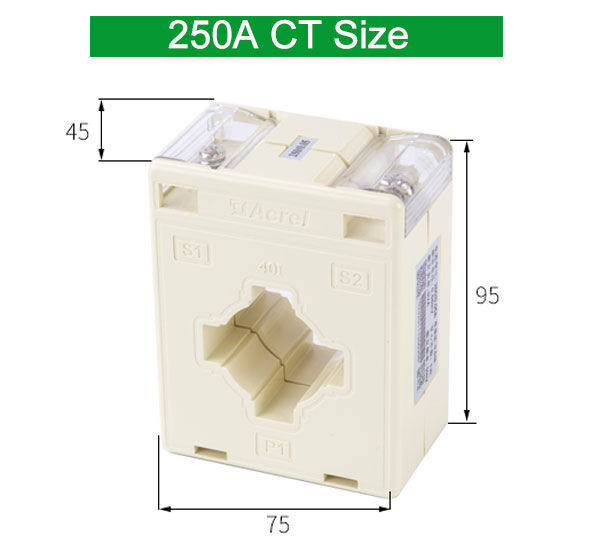

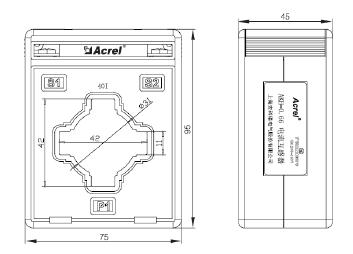

    Trafo Arus (63A-250A)

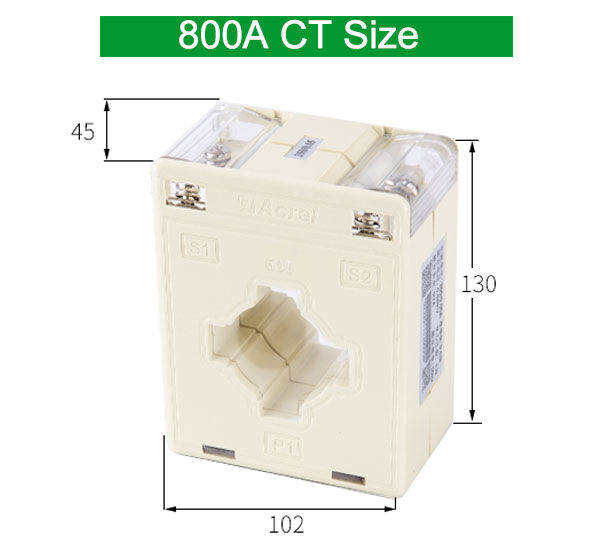

    Trafo Arus (250A-800A)


    Transformator arus urutan nol
