Pelindung motor cerdas seri ARD (selanjutnya disebut pelindung) dapat melakukan berbagai kondisi seperti waktu mulai habis, beban berlebih, kegagalan fase, ketidakseimbangan, beban kurang, pembumian / kebocoran, penyumbatan, korsleting, dan gangguan eksternal selama pengoperasian motor. Perlindungan, dan fungsi perekaman peristiwa kesalahan BUMN, nyaman bagi personel pemeliharaan di tempat untuk menemukan penyebab kesalahan. Cocok untuk batubara, petrokimia, peleburan, tenaga listrik, kapal, dan konstruksi sipil. Pelindung memiliki antarmuka komunikasi jarak jauh RS485, keluaran analog DC 4 ~ 20mA, dan PLC, PC, dan mesin kontrol lainnya membentuk sistem jaringan. Pemantauan pengoperasian motor dari jarak jauh.

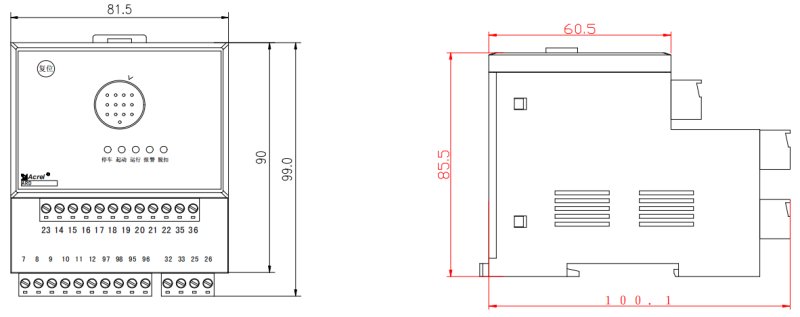

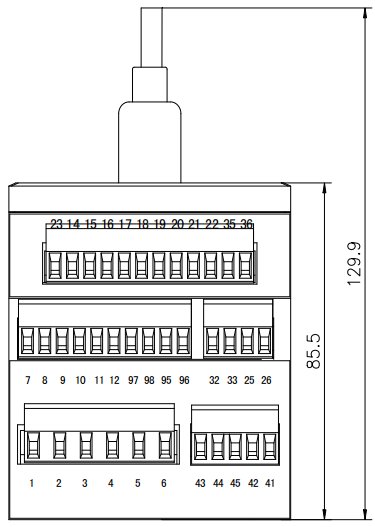

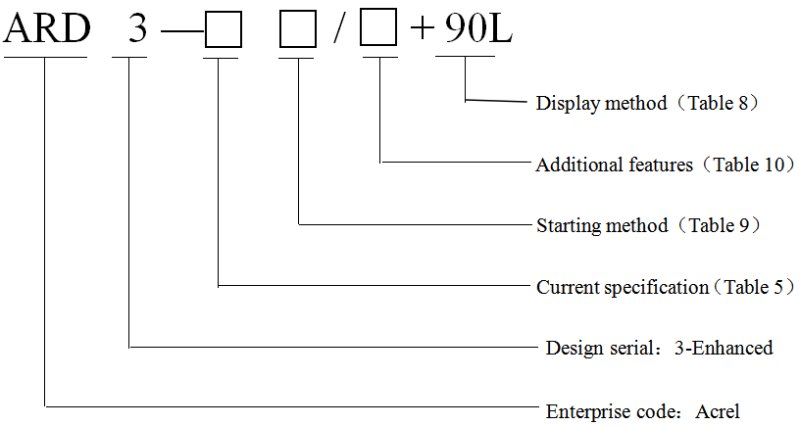

2 、 Deskripsi Model
l ARD3 Pelindung motor cerdas
Tabel 9Metode awal
Metode mulai | Code |
Mode manual1) | A |
Mode dua langkah2) | H |
Start dua kecepatan | F |
Metode perlindungan | J |
catatan:
1) Mode manual: Pelindung berpartisipasi dalam kontrol. Ketika mode start adalah start langsung (start tekanan penuh) dan start dua arah, pelindung diatur ke mode manual.
2) Mode dua langkah: Saat pelindung berpartisipasi dalam kontrol, saat mode start adalah start star / delta (dua relai) dan autotransformer (dua relai), pelindung diatur ke mode dua langkah.
Tabel 10 Fitur tambahan
Fitur tambahan (opsional) | 代号 |
Fungsi komunikasi, protokolnya adalah MODBUS_RTU | C |
Fungsi komunikasi 2 arah, protokolnya adalah MODBUS_RTU | 2C |
Perlindungan arus sisa (kebocoran) | L |
Fungsi tegangan (daya, faktor daya) | U |
Perlindungan suhu | T |
Output analog 4 ~ 20mA | M |
tE perlindungan waktu | tE |
Energi listrik (termasuk fungsi tegangan) | EP |
Kehilangan tekanan (anti goyang) | SU(Including voltage and fault recording functions) |
rekor rusak | SR |
Catatan: 1. Jika fungsi tambahan dilengkapi dengan proteksi kebocoran L, maka perlu membeli transformator urutan-nol dengan bukaan berbeda sesuai dengan arus sebenarnya.
2. Untuk pelanggan tanpa persyaratan tampilan, unit tampilan 90L harus dipesan dalam batch pesanan untuk tujuan debugging;
3. Jika fungsi tambahan dilengkapi dengan proteksi kebocoran L, maka perlu untuk membeli transformator urutan-nol dengan bukaan yang berbeda sesuai dengan arus sebenarnya.
4. fitur tambahan opsional 2C dan T dua.
3 、 Indikator teknis
l ARD2 (L) 、 ARD2F 、 ARD3 Spesifikasi Utama
Parameter teknik | Indikator teknis | |||
ARD2(L) | ARD2F | ARD3 | ||
Tenaga tambahan | Voltage | AC85V~265V/DC100V~350V | ||
Konsumsi daya | ≤7VA | ≤15VA | ||
Tegangan operasi terukur | AC380V / AC660V, 50Hz / 60Hz | |||
Nilai arus operasi | 1A (0,1 ~ 999,9) | |||
5A (0,1 ~ 999,9) | ||||
1,6A (0,4A ~ 1,6A) | ||||
6.3A 1.6A 6.3A) | ||||
25A (6,3A ~ 25A) | ||||
100A (25A ~ 100A) | ||||
250A 63A 250A) | ||||
800A (250A ~ 800A) | ||||
Relay kapasitas kontak keluaran | AC250V, 3A;DC30V, 3A | AC250V, 6A | ||
Ganti masukan | 2 | 9 | ||
Lingkungan | Suhu pengoperasian : -10ºC ~ 55ºC | |||
Suhu penyimpanan : -20ºC ~ 65ºC | ||||
Kelembaban relatif: 5 ﹪ ~ 95% tanpa kondensasi | ||||
Ketinggian : ≤ 2000m | ||||
Tingkat polusi | 3 | |||
Tingkat perlindungan | IP20 | Badan utama IP20, unit tampilan IP54 (saat dipasang di panel kabinet) | ||
Kategori instalasi | Tingkat III |
l Spesifikasi Utama ARD3T
Parameter teknik | Indikator teknis | ||
Tenaga tambahan | AC / DC 110 / 220V, konsumsi daya≤15VA | ||
Tegangan operasi motor terukur | AC 380V / 660V, 50Hz / 60Hz | ||
Motor pengenal arus operasi | 1,6 (0,40A-2,00A) | Mengukur dengan modul pengukuran | |
6,3 1,6A-6,3A) | |||
25 6.3A-25A) | |||
100 (25A-100A) | |||
250 63A-250A) | Gunakan transformator arus eksternal + modul pengukuran | ||
800 (250A-800A) | |||
Kebocoran | 50mA-1A | Menggunakan modul pengukuran + trafo arus bocor | |
3A-30A | |||
Relay kapasitas kontak keluaran | Beban resistif | AC250V、6A;DC24V、6A | |
Beban induktif | AC250V、2A;DC24V、2A | ||
Input dan output sakelar bodi utama | 4DI 、 4DO , DI dapat berupa kontak kering atau kontak basah | ||
Ganti modul | 4DI 、 3DO , DI dapat berupa kontak kering atau kontak basah | ||
Modul suhu | Jenis sensor eksternal : PT100 、 PT1000 、 Cu50 、 PTC 、 NTC Jumlah saluran sensor: 3 saluran Sensor rentang pengukuran yang sesuai : PT100 / PT1000 : -50 ° C ~ + 500 ° CCu50 : -50 ° C ~ + 150 ° CPTC / NTC : 100Ω ~ 30kΩ | ||
Modul analog | Dapat direalisasikan: 2 saluran 4 ~ 20mA pengukuran input, 2 saluran 4 ~ 20mA transmisi output4 ~ 20mA input akurasi pengukuran ± 0,5% 4 ~ 20mA output kapasitas beban maksimum adalah ≤500Ω | ||
Komunikasi subjek | RS485 : Modbus-RTU | ||
Modul komunikasi | RS485 : Modbus-RTU Ganda 、 Profibus | ||
Lingkungan | Operating temperature | -10ºC ~ 55ºC | |
Suhu penyimpanan | -25ºC ~ 65ºC | ||
Kelembaban relatif | ≤95 ﹪ Tanpa kondensasi, tidak ada gas korosif | ||
ketinggian | ≤2000m | ||
Tingkat polusi | Tingkat 3 | ||
Tingkat perlindungan | IP20 bodi utama, modul tampilan terpisah IP44 (dipasang di kabinet) | ||
Kategori instalasi | Tingkat III |
4 、 Fitur Produk
Tabel pemilihan cepat perlindungan motor tegangan rendah
Deskripsi: “√” berarti standar “■” berarti opsional
ModelFunction | ARD2 | ARD2L | ARD2F | ARD3 | ARD3T | ||
Aplikasi | Perlindungan motor tegangan rendah 0.4kv-1.14kv | ||||||
Fungsi pelindung | Waktu mulai habis | √ | √ | √ | √ | √ | |
kelebihan beban | √ | √ | √ | √ | √ | ||
Underload | √ | √ | √ | √ | √ | ||
Sirkuit pendek | √ | √ | √ | √ | √ | ||
Pemblokiran | √ | √ | √ | √ | √ | ||
Kios | √ | √ | √ | √ | √ | ||
tidak seimbang | √ | √ | √ | √ | √ | ||
Batas waktu umpan balik | √ | ||||||
Kesalahan eksternal | ■ | ■ | ■ | √ | √ | ||
Kegagalan struktur modul | √ | ||||||
Kesalahan internal | √ | ||||||
Tekanan berlebih | ■ | ■ | ■ | ||||
Dibawah tegangan | ■ | ■ | ■ | ||||
Kegagalan fase | √ | √ | √ | √ | √ | ||
Urutan fase | ■ | ■ | ■ | ||||
Over power | ■ | ■ | |||||
Kekurangan | ■ | ■ | ■ | ||||
waktu | ■ | ■ | ■ | ||||
Perlindungan suhu tubuh | ■ | ■ | √ | ||||
Kegagalan sensor suhu tubuh utama | √ | ||||||
Perlindungan suhu modul | ■ | ||||||
Kegagalan sensor suhu modul | ■ | ||||||
Panggil polisi | ■ | ■ | ■ | √ | √ | ||
Kehilangan tekanan (anti goyang) | ■ | ■ | ■ | ||||
Perlindungan masukan 4-20mA | ■ | ||||||
Arus sisa (pilih salah satu) | Ground | √ | √ | √ | √ | √ | |
Kebocoran | ■ | ■ | ■ | ■ | ■ | ||
Fungsi komunikasi | Modbus_RTU | ■ | ■ | ■ | ■ | √ | |
Modbus_RTU ganda | ■ | ■ | |||||
Ganti masukan | 2 | ■ | ■ | ||||
6 | |||||||
8 | 4-way standard4-way optional | ||||||
9 | ■ | √ | |||||
Output relai | 4 | Standar 4 arah 4 arah opsional | |||||
5 | 4-way standard4-way optional | √ | |||||
6 | |||||||
7 | 4-way standard4-way optional | ||||||
Mulai kontrol | ■ | √ | √ | ||||
Output analog 4-20mA | ■ | ■ | ■ | ■ | ■ | ||
Merekam | 8 catatan | ■ | ■ | √ | |||
20 catatan | ■ | ■ | |||||
Catatan informasi operasional | √ | √ | √ | ||||
Fungsi logika | Timer | √ | |||||
melawan | √ | ||||||
Meja kebenaran | √ | ||||||
Pengukuran parameter | Arus tiga fase | √ | √ | √ | √ | √ | |
Kebocoran arus | ■ | ■ | ■ | ||||
Tegangan tiga fase | ■ | ■ | ■ | ||||
Daya, faktor daya | ■ | ■ | ■ | ||||
Frekuensi | √ | √ | √ | √ | √ | ||
Energi listrik | ■ | ■ | |||||
PTC/NTC | ■ | ■ | √ | ||||
Masukan 4-20mA | ■ | ||||||
Modul pengukuran suhu | ■ | ||||||
Level cairan | |||||||
Tampilan antarmuka | Tampilan tabung digital LED | √ | |||||
Layar kristal cair LCD | √ | ■ | ■ | ■ |
