Pelindung motor cerdas seri ARD (selanjutnya disebut pelindung) dapat melakukan berbagai kondisi seperti waktu mulai habis, beban berlebih, kegagalan fase, ketidakseimbangan, beban kurang, pembumian / kebocoran, penyumbatan, korsleting, dan gangguan eksternal selama pengoperasian motor. Perlindungan, dan fungsi perekaman peristiwa kesalahan BUMN, nyaman bagi personel pemeliharaan di tempat untuk menemukan penyebab kesalahan. Cocok untuk batubara, petrokimia, peleburan, tenaga listrik, kapal, dan konstruksi sipil. Pelindung memiliki antarmuka komunikasi jarak jauh RS485, keluaran analog DC 4 ~ 20mA, dan PLC, PC, dan mesin kontrol lainnya membentuk sistem jaringan. Pemantauan pengoperasian motor dari jarak jauh.

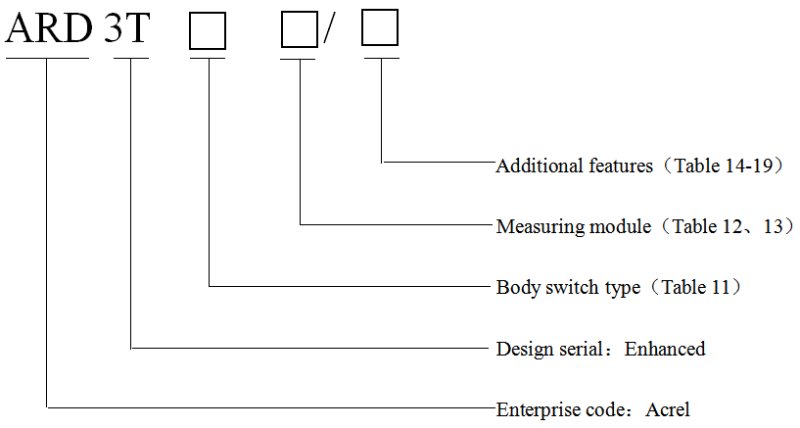

2 、 Deskripsi Model

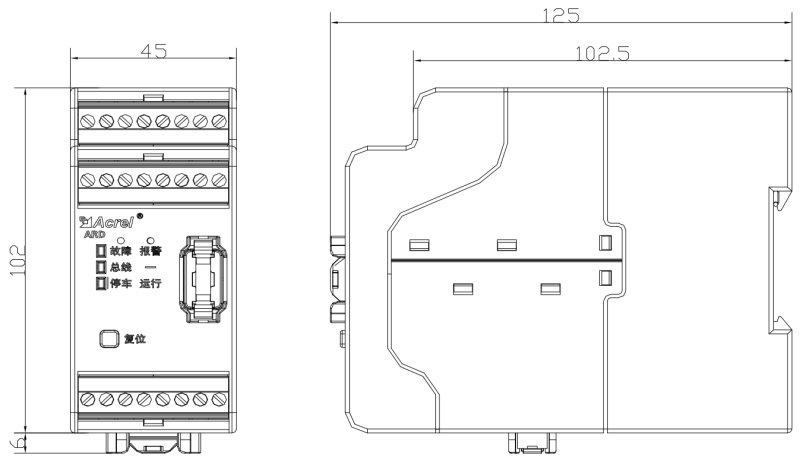

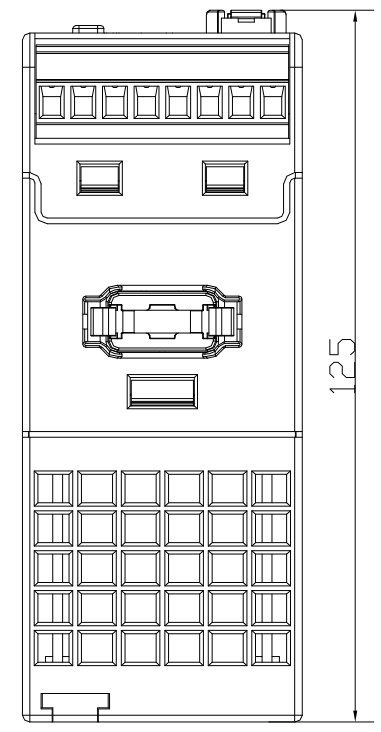

Jumlah sakelar utama adalah 4DI, 4DO, dan jenis sakelar utama ditunjukkan pada Tabel 11:
Tabel 11 Tipe sakelar bak
Klasifikasi kuantitas sakelar tubuh | Code |
DI adalah kontak kering, kontrol daya kerja DO adalah AC220V | K1 |
DI adalah kontak basah, input DC110V, kontrol daya kerja DO adalah AC220V | K2 |
DI adalah kontak basah, input DC220V, kontrol daya kerja DO adalah AC220V | K3 |
DI adalah kontak basah, input AC220V, kontrol daya kerja DO adalah AC220V | K4 |

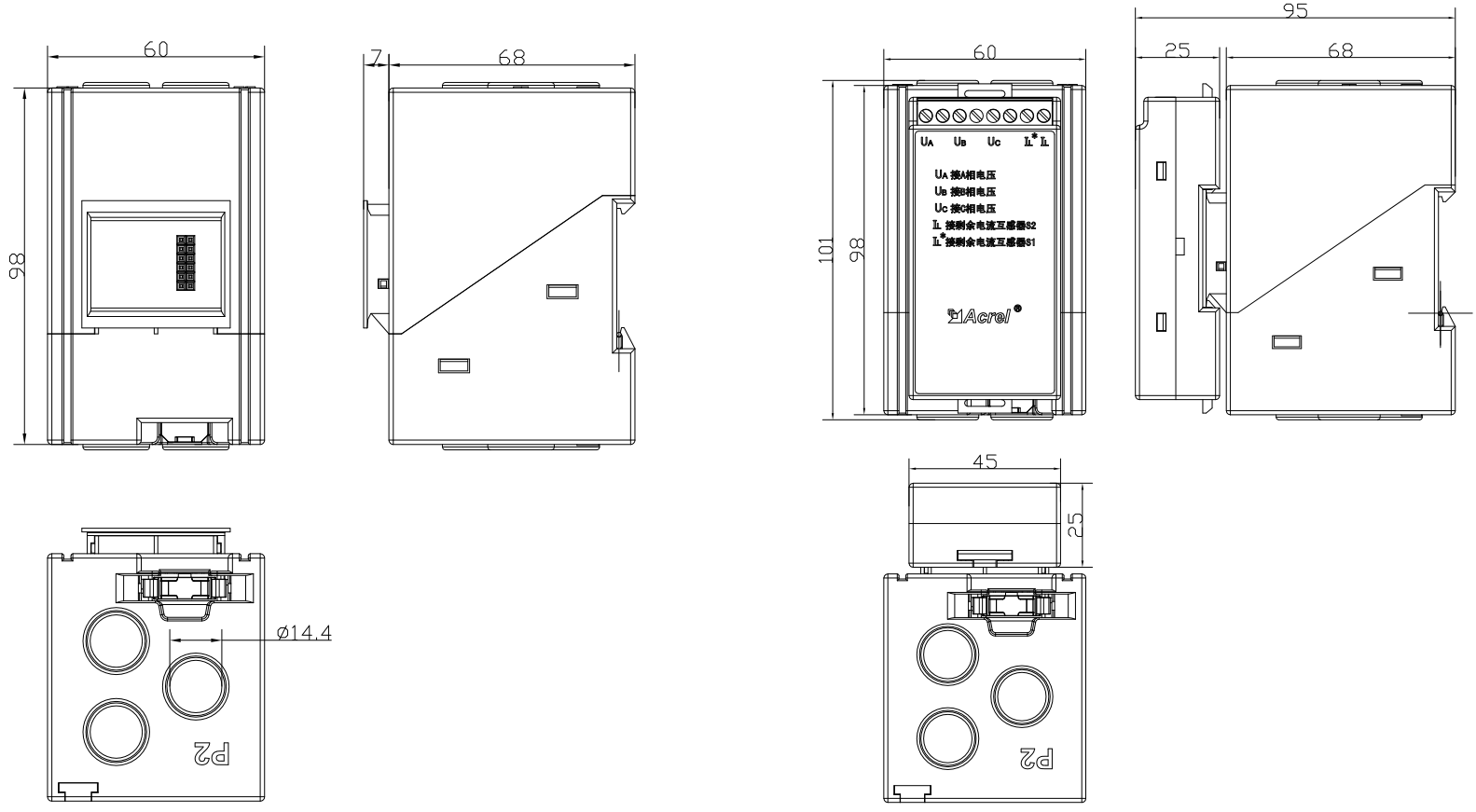

Modul pengukuran: Modul pengukuran mencakup dua jenis modul pengukuran arus dan modul pengukuran arus / tegangan.
Modul pengukuran arus dan modul pengukuran arus / tegangan diklasifikasikan pada Tabel 12. Kesesuaian antara arus motor dan modul pengukuran arus ARD3T ditunjukkan pada Tabel 13.
Tabel 12 Klasifikasi modul pengukuran
Tegangan motor (V) | Protector rated current | Current setting range(A) | Current measurement module model |
Tidak ada fungsi pengukuran tegangan | 1.6 | 0.40-2.00 | A1.6 |
6.3 | 1.6-6.3 | A6.3 | |
25 | 6.3-25 | A25 | |
100 | 25-100 | A100 | |
250 | 63-250 | A250 | |
800 | 250-800 | A800 | |
AC 380V/660V | 1.6 | 0.40-2.00 | UA1.6 |
6.3 | 1.6-6.3 | UA6.3 | |
25 | 6.3-25 | UA25 | |
100 | 25-100 | UA100 | |
250 | 63-250 | UA250 | |
800 | 250-800 | UA800 |
Catatan: Fungsi tegangan 660V memerlukan label khusus. Standarnya adalah 380V.
Tabel 13 Kesesuaian antara arus motor dan modul pengukuran
Daya pengenal motor (kW) | Motor ratingCurrent (A) | ARD3T current measurement module | Setting current range (A) | Motor rated power (kW) | Motor ratingCurrent (A) | ARD3T current measurement module | Setting current range (A) | |
0.12 | 0.42 | A1.6 | 0.40-2.0 | 30 | 57 | A 100 | 25-100 | |
0.37 | 1 | A 1.6 | 0.40-2.0 | 37 | 69 | A 100 | 25-100 | |
0.55 | 1.5 | A 1.6 | 0.40-2.0 | 45 | 81 | A 100 | 25-100 | |
0.75 | 2 | A 6.3 | 1.6-6.3 | 55 | 100 | A 250 | 63-250 | |
1.1 | 2.5 | A 6.3 | 1.6-6.3 | 75 | 135 | A 250 | 63-250 | |
2.2 | 5 | A 6.3 | 1.6-6.3 | 90 | 165 | A 250 | 63-250 | |
3 | 6.5 | A 25 | 6.3-25 | 110 | 200 | A 250 | 63-250 | |
5.5 | 11 | A 25 | 6.3-25 | 132 | 240 | A 250 | 63-250 | |
7.5 | 14.8 | A 25 | 6.3-25 | 160 | 285 | A 800 | 250-800 | |
11 | 21 | A 25 | 6.3-25 | 200 | 352 | A 800 | 250-800 | |
15 | 28.5 | A 100 | 25-100 | 220 | 388 | A 800 | 250-800 | |
18.5 | 35 | A 100 | 25-100 | 250 | 437 | A 800 | 250-800 | |
22 | 42 | A 100 | 25-100 | / | / | / | / |
Jika fungsi tegangan diperlukan, ubah model yang sesuai dari "Modul Pengukuran Arus ARD3T" pada Tabel 13 menjadi "UAXX". Misalnya motor membutuhkan 5,5kW, dengan fungsi pengukuran tegangan. Buat pertanyaan tentang modul pengukuran yang sesuai dengan Tabel 4 sebagai "A 25". ", langsung diganti dengan" UA25 ".
Mulai sekarang, ini adalah fungsi tambahan. Jika Anda membutuhkan fungsi tambahan berikut, pilih fungsi yang sesuai untuk mengisi fungsi tambahan model.
Modul switching: Klasifikasi modul switching ditunjukkan pada Tabel 14:
Tabel 14 Modul Saklar
Ganti klasifikasi modul | Code |
DI adalah kontak kering, kontrol daya kerja DO adalah AC220V | K 4 3(4DI、3DO) |
DI adalah kontak basah, input DC110V, kontrol daya kerja DO adalah AC220V | K 4 3-DC110 |
DI adalah kontak basah, input DC220V, kontrol daya kerja DO adalah AC220V | K 4 3-DC220 |
DI adalah kontak basah, input AC220V, kontrol daya kerja DO adalah AC220V | K 4 3-AC220 |
Modul suhu ditunjukkan pada Tabel 15:
Tabel 15 modul suhu
Modul suhu | Code |
Hubungkan berbagai sensor suhu (PT100 、 PT1000 、 Cu50 、 PTC 、 NTC) | T |
Modul analog ditunjukkan pada Tabel 16.
Tabel 16 Modul analog
Modul analog | Code |
2 cara 4 ~ keluaran 20mA | M2 |
2 cara 4 ~ masukan 20mA + 2 cara 4 ~ keluaran 20mA | 2M2 |
2 cara masukan 4 ~ 20mA | 2M |
Modul tampilan ditunjukkan pada Tabel 17:
Tabel 17 Modul tampilan
Modul tampilan | Code |
Layar kristal cair split, ukuran modul 98 × 60, bukaan 92 × 55 (mm) | 60L |
Modul komunikasi ditunjukkan pada Tabel 18:
Tabel 18 Modul komunikasi
Modul komunikasi | Code |
MODBUS-RTU ganda | C |
Fungsi arus bocor dan jenis trafo bocor ditunjukkan pada Tabel 19:
Tabel 19 Fungsi kebocoran
Tipe arus bocor | Optional leakage transformer type | Code |
50mA ~ 1A | AKH-0.66/L-35 1A/2mA | L1 |
AKH-0.66 / L-70 1A / 2mA | L2 | |
AKH-0.66 / L-105 1A / 2mA | L3 | |
3A~30A | AKH-0.66/L-70 30A/10mA | L4 |
AKH-0.66 / L-105 30A / 10mA | L5 |
Fungsi anti-goyang: SU (termasuk fungsi voltase).
tE proteksi waktu: tE.
Fungsi daya: Ep.
catatan:
1. Badan utama dan modul pengukuran adalah modul wajib.
2. Jika jenis sakelar utama tidak ditentukan, defaultnya adalah "K1" DI adalah kontak kering, dan daya kerja kontrol DO adalah AC220V.
3. Modul kuantitas saklar, suhu, kuantitas analog, tampilan dan komunikasi adalah modul opsional, dan hanya satu jenis yang dapat dipilih untuk setiap jenis modul.
4. Panjang kabel standar antar modul adalah 25mm; panjang kabel modul display standar adalah 1m; panjang kabel modul pengukuran standar adalah 1m.
5. Panjang panjang modul display dapat dipilih: 1m, 2m, 3m. Jika panjang standar 1m tidak memenuhi persyaratan untuk digunakan, 2m dan 3m dapat dipilih.
6. Setelah ARD3T dihubungkan melalui saluran penghubung, panjang total dari modul pertama ke modul terakhir tidak melebihi 5m, jika tidak produk tidak dapat dijamin untuk bekerja secara normal.
7. Setelah fungsi tegangan ditambahkan, tegangan saluran, daya aktif, faktor daya, daya semu, dan energi aktif dapat diukur. Tegangan berlebih, tegangan kurang, urutan fase, dan perlindungan daya kurang dapat dicapai.
8. Setelah menambahkan modul analog, ia dapat mewujudkan pengukuran input 4 ~ 20mA dan output transmisi 4 ~ 20mA. Perlindungan input 4 hingga 20 mA dimungkinkan. Jenis keluaran transmisi meliputi: Arus fasa A, B, C; Tegangan saluran AB, BC, CA; frekuensi; kekuatan aktif; PTC badan utama; modul suhu input suhu tiga arah; modul analog input analog dua arah.
9. Setelah menambahkan modul suhu, 3 saluran pengukuran suhu dapat direalisasikan. Jenis sensor yang tersedia adalah PT100, PT1000, Cu50, PTC, NTC. Sensor 3 arah bisa dari tipe yang sama atau tipe yang berbeda. Jika tipe sensor adalah: PT100, PT1000, Cu50, nilai tampilan dan unit nilai proteksi adalah ° C; jika tipe sensornya adalah: PTC, NTC, nilai tampilan dan unit nilai proteksi adalah Ω.
10. MODBUS ganda diwujudkan oleh badan utama dengan satu MODBUS dan modul komunikasi dengan satu MODBUS.
Ketika fungsi kebocoran dipilih, jenis kebocoran dan jenis trafo yang sesuai harus ditandai. L35, L70, L105 berarti perforasi transformator masing-masing adalah 35mm, 70mm dan 105mm.
11. Jika fungsi anti-goyang dipilih, fungsi voltase adalah standar, dan tidak perlu memilih fungsi voltase.
3 、 Indikator teknis
l ARD2 (L) 、 ARD2F 、 ARD3 Spesifikasi Utama
Parameter teknik | Indikator teknis | |||
ARD2(L) | ARD2F | ARD3 | ||
Tenaga tambahan | Voltage | AC85V~265V/DC100V~350V | ||
Konsumsi daya | ≤7VA | ≤15VA | ||
Tegangan operasi terukur | AC380V / AC660V, 50Hz / 60Hz | |||
Nilai arus operasi | 1A (0,1 ~ 999,9) | |||
5A (0,1 ~ 999,9) | ||||
1,6A (0,4A ~ 1,6A) | ||||
6.3A 1.6A 6.3A) | ||||
25A (6,3A ~ 25A) | ||||
100A (25A ~ 100A) | ||||
250A 63A 250A) | ||||
800A (250A ~ 800A) | ||||
Relay kapasitas kontak keluaran | AC250V, 3A;DC30V, 3A | AC250V, 6A | ||
Ganti masukan | 2 | 9 | ||
Lingkungan | Suhu pengoperasian : -10ºC ~ 55ºC | |||
Suhu penyimpanan : -20ºC ~ 65ºC | ||||
Kelembaban relatif: 5 ﹪ ~ 95% tanpa kondensasi | ||||
Ketinggian : ≤ 2000m | ||||
Tingkat polusi | 3 | |||
Tingkat perlindungan | IP20 | Badan utama IP20, unit tampilan IP54 (saat dipasang di panel kabinet) | ||
Kategori instalasi | Tingkat III |
l Spesifikasi Utama ARD3T
Parameter teknik | Indikator teknis | ||
Tenaga tambahan | AC / DC 110 / 220V, konsumsi daya≤15VA | ||
Tegangan operasi motor terukur | AC 380V / 660V, 50Hz / 60Hz | ||
Motor pengenal arus operasi | 1,6 (0,40A-2,00A) | Mengukur dengan modul pengukuran | |
6,3 1,6A-6,3A) | |||
25 6.3A-25A) | |||
100 (25A-100A) | |||
250 63A-250A) | Gunakan transformator arus eksternal + modul pengukuran | ||
800 (250A-800A) | |||
Kebocoran | 50mA-1A | Menggunakan modul pengukuran + trafo arus bocor | |
3A-30A | |||
Relay kapasitas kontak keluaran | Beban resistif | AC250V、6A;DC24V、6A | |
Beban induktif | AC250V、2A;DC24V、2A | ||
Input dan output sakelar bodi utama | 4DI 、 4DO , DI dapat berupa kontak kering atau kontak basah | ||
Ganti modul | 4DI 、 3DO , DI dapat berupa kontak kering atau kontak basah | ||
Modul suhu | Jenis sensor eksternal : PT100 、 PT1000 、 Cu50 、 PTC 、 NTC Jumlah saluran sensor: 3 saluran Sensor rentang pengukuran yang sesuai : PT100 / PT1000 : -50 ° C ~ + 500 ° CCu50 : -50 ° C ~ + 150 ° CPTC / NTC : 100Ω ~ 30kΩ | ||
Modul analog | Dapat direalisasikan: 2 saluran 4 ~ 20mA pengukuran input, 2 saluran 4 ~ 20mA transmisi output4 ~ 20mA input akurasi pengukuran ± 0,5% 4 ~ 20mA output kapasitas beban maksimum adalah ≤500Ω | ||
Komunikasi subjek | RS485 : Modbus-RTU | ||
Modul komunikasi | RS485 : Modbus-RTU Ganda 、 Profibus | ||
Lingkungan | Operating temperature | -10ºC ~ 55ºC | |
Suhu penyimpanan | -25ºC ~ 65ºC | ||
Kelembaban relatif | ≤95 ﹪ Tanpa kondensasi, tidak ada gas korosif | ||
ketinggian | ≤2000m | ||
Tingkat polusi | Tingkat 3 | ||
Tingkat perlindungan | IP20 bodi utama, modul tampilan terpisah IP44 (dipasang di kabinet) | ||
Kategori instalasi | Tingkat III |
4 、 Fitur Produk
Tabel pemilihan cepat perlindungan motor tegangan rendah
Deskripsi: “√” berarti standar “■” berarti opsional
ModelFunction | ARD2 | ARD2L | ARD2F | ARD3 | ARD3T | ||
Aplikasi | Perlindungan motor tegangan rendah 0.4kv-1.14kv | ||||||
Fungsi pelindung | Waktu mulai habis | √ | √ | √ | √ | √ | |
kelebihan beban | √ | √ | √ | √ | √ | ||
Underload | √ | √ | √ | √ | √ | ||
Sirkuit pendek | √ | √ | √ | √ | √ | ||
Pemblokiran | √ | √ | √ | √ | √ | ||
Kios | √ | √ | √ | √ | √ | ||
tidak seimbang | √ | √ | √ | √ | √ | ||
Batas waktu umpan balik | √ | ||||||
Kesalahan eksternal | ■ | ■ | ■ | √ | √ | ||
Kegagalan struktur modul | √ | ||||||
Kesalahan internal | √ | ||||||
Tekanan berlebih | ■ | ■ | ■ | ||||
Dibawah tegangan | ■ | ■ | ■ | ||||
Kegagalan fase | √ | √ | √ | √ | √ | ||
Urutan fase | ■ | ■ | ■ | ||||
Over power | ■ | ■ | |||||
Kekurangan | ■ | ■ | ■ | ||||
waktu | ■ | ■ | ■ | ||||
Perlindungan suhu tubuh | ■ | ■ | √ | ||||
Kegagalan sensor suhu tubuh utama | √ | ||||||
Perlindungan suhu modul | ■ | ||||||
Kegagalan sensor suhu modul | ■ | ||||||
Panggil polisi | ■ | ■ | ■ | √ | √ | ||
Kehilangan tekanan (anti goyang) | ■ | ■ | ■ | ||||
Perlindungan masukan 4-20mA | ■ | ||||||
Arus sisa (pilih salah satu) | Ground | √ | √ | √ | √ | √ | |
Kebocoran | ■ | ■ | ■ | ■ | ■ | ||
Fungsi komunikasi | Modbus_RTU | ■ | ■ | ■ | ■ | √ | |
Modbus_RTU ganda | ■ | ■ | |||||
Ganti masukan | 2 | ■ | ■ | ||||
6 | |||||||
8 | 4-way standard4-way optional | ||||||
9 | ■ | √ | |||||
Output relai | 4 | Standar 4 arah 4 arah opsional | |||||
5 | 4-way standard4-way optional | √ | |||||
6 | |||||||
7 | 4-way standard4-way optional | ||||||
Mulai kontrol | ■ | √ | √ | ||||
Output analog 4-20mA | ■ | ■ | ■ | ■ | ■ | ||
Merekam | 8 catatan | ■ | ■ | √ | |||
20 catatan | ■ | ■ | |||||
Catatan informasi operasional | √ | √ | √ | ||||
Fungsi logika | Timer | √ | |||||
melawan | √ | ||||||
Meja kebenaran | √ | ||||||
Pengukuran parameter | Arus tiga fase | √ | √ | √ | √ | √ | |
Kebocoran arus | ■ | ■ | ■ | ||||
Tegangan tiga fase | ■ | ■ | ■ | ||||
Daya, faktor daya | ■ | ■ | ■ | ||||
Frekuensi | √ | √ | √ | √ | √ | ||
Energi listrik | ■ | ■ | |||||
PTC/NTC | ■ | ■ | √ | ||||
Masukan 4-20mA | ■ | ||||||
Modul pengukuran suhu | ■ | ||||||
Level cairan | |||||||
Tampilan antarmuka | Tampilan tabung digital LED | √ | |||||
Layar kristal cair LCD | √ | ■ | ■ | ■ |
